Exercices Corrigés UML: Diagramme d’Activité

Avec des exercices corrigés en UML sur les diagrammes d’activité, vous pratiquerez divers concepts sur les diagrammes d’activité. Vous commencerez par des exercices de base à des exercices plus avancés. La solution est fournie pour chaque exercice. Vous devez essayer de résoudre chaque problème par vous-même avant de vérifier la solution. Si vous avez des questions concernant chaque exercice, nous vous encourageons à les poster sur notre forum.

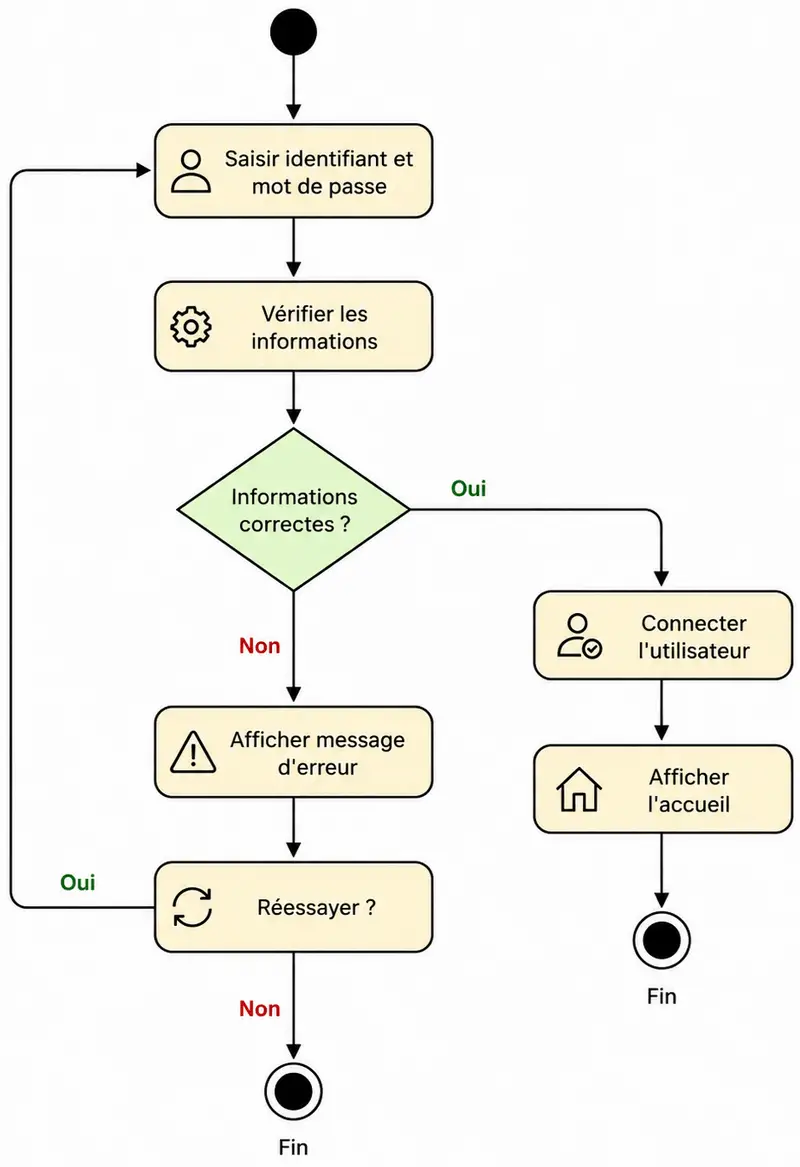

Exercice 1: Connexion à un compte

Un utilisateur souhaite se connecter à une application.

L’utilisateur saisit son identifiant et son mot de passe.
Le système vérifie les informations.
Si les informations sont correctes, l’utilisateur est connecté.
Sinon, un message d’erreur est affiché.
L’utilisateur peut réessayer.

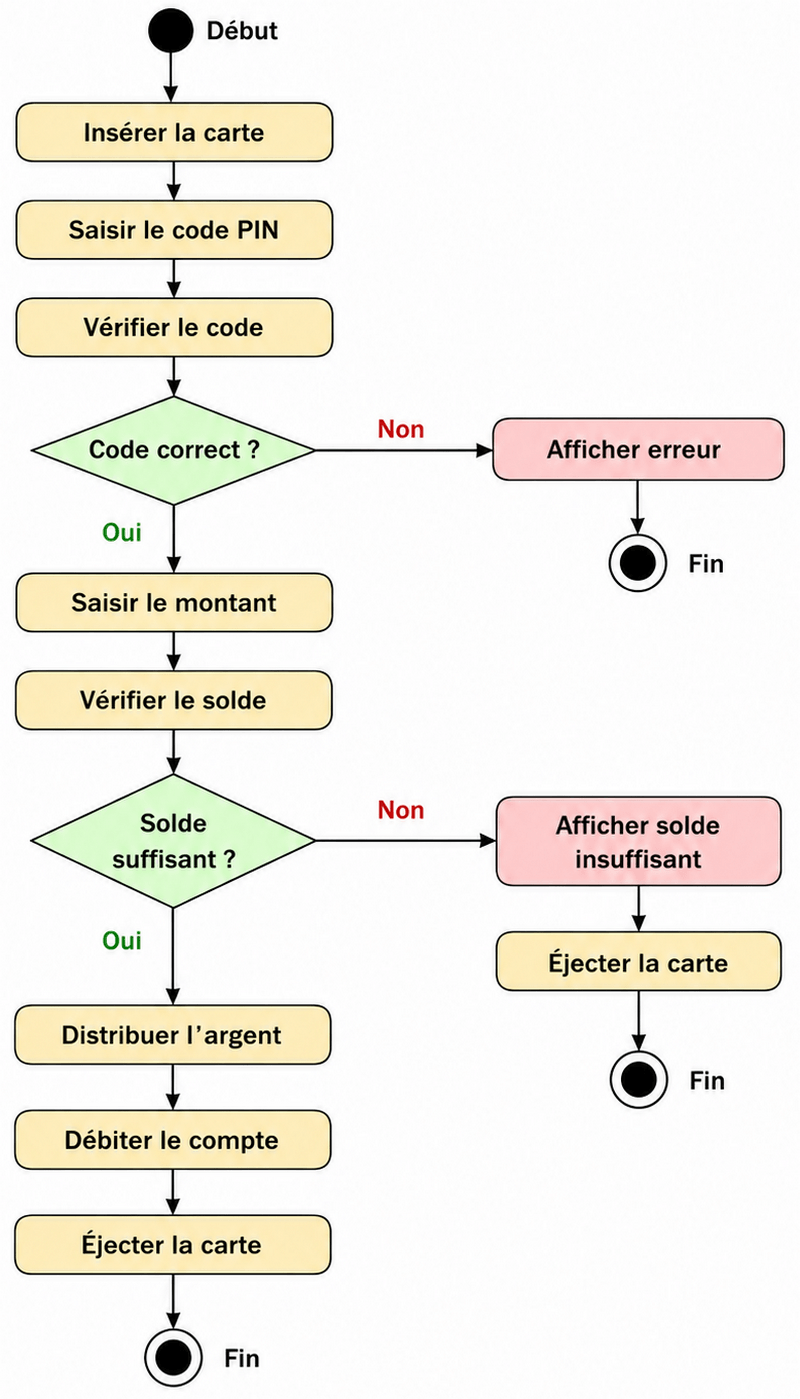

Exercice 2: Retrait d’argent au distributeur

Un client souhaite retirer de l’argent à un distributeur automatique.

Le client insère sa carte.
Il saisit son code PIN.
Le système vérifie le code.
Si le code est incorrect, un message d’erreur est affiché.
Si le code est correct, le client saisit le montant.
Le système vérifie le solde.
Si le solde est suffisant, l’argent est distribué.
Le compte est débité.
La carte est rendue au client.

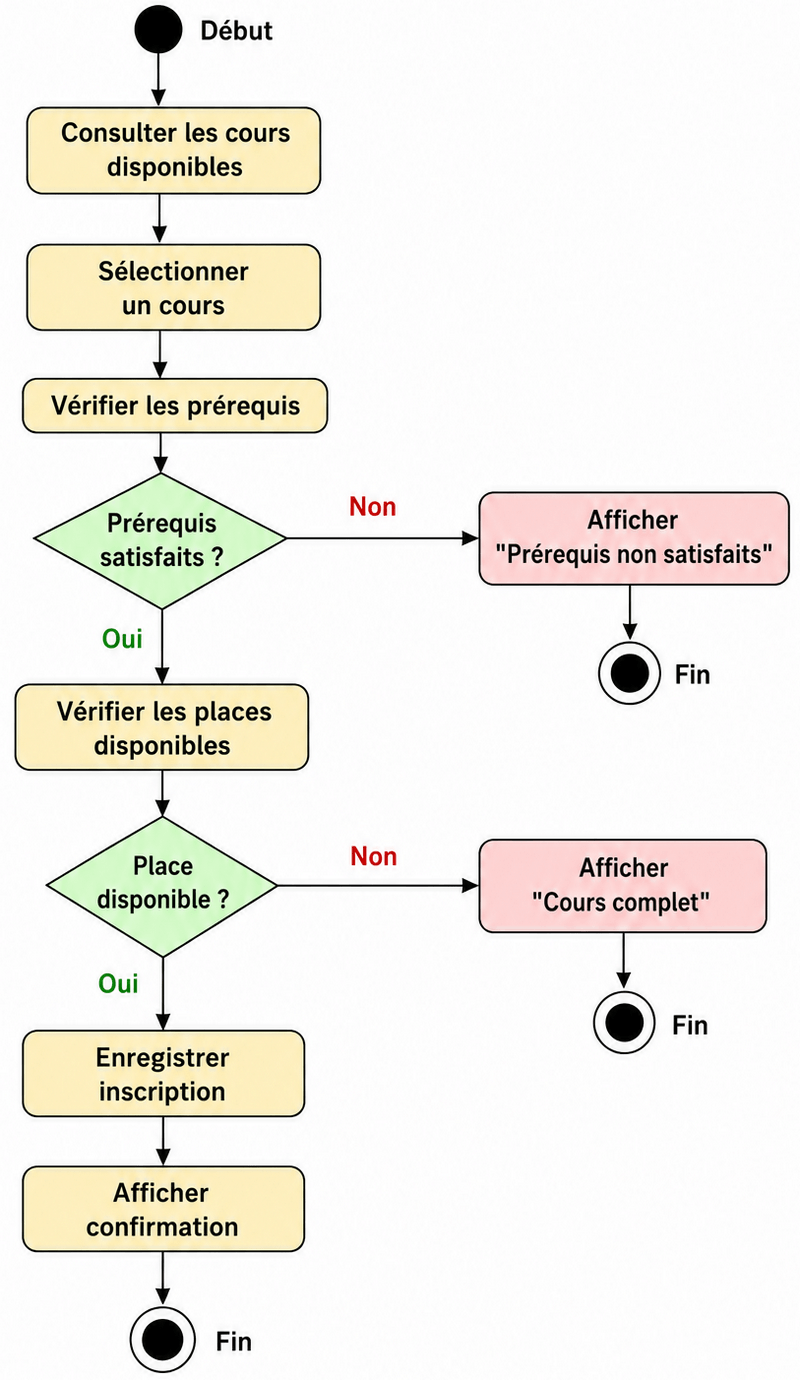

Exercice 3: Inscription à un cours

Un étudiant souhaite s’inscrire à un cours universitaire.

Il consulte les cours disponibles.
Il sélectionne un cours.
Le système vérifie les prérequis.
Si les prérequis sont satisfaits, le système vérifie les places disponibles.
Si une place est disponible, l’inscription est enregistrée.
Sinon, le système affiche « cours complet ».

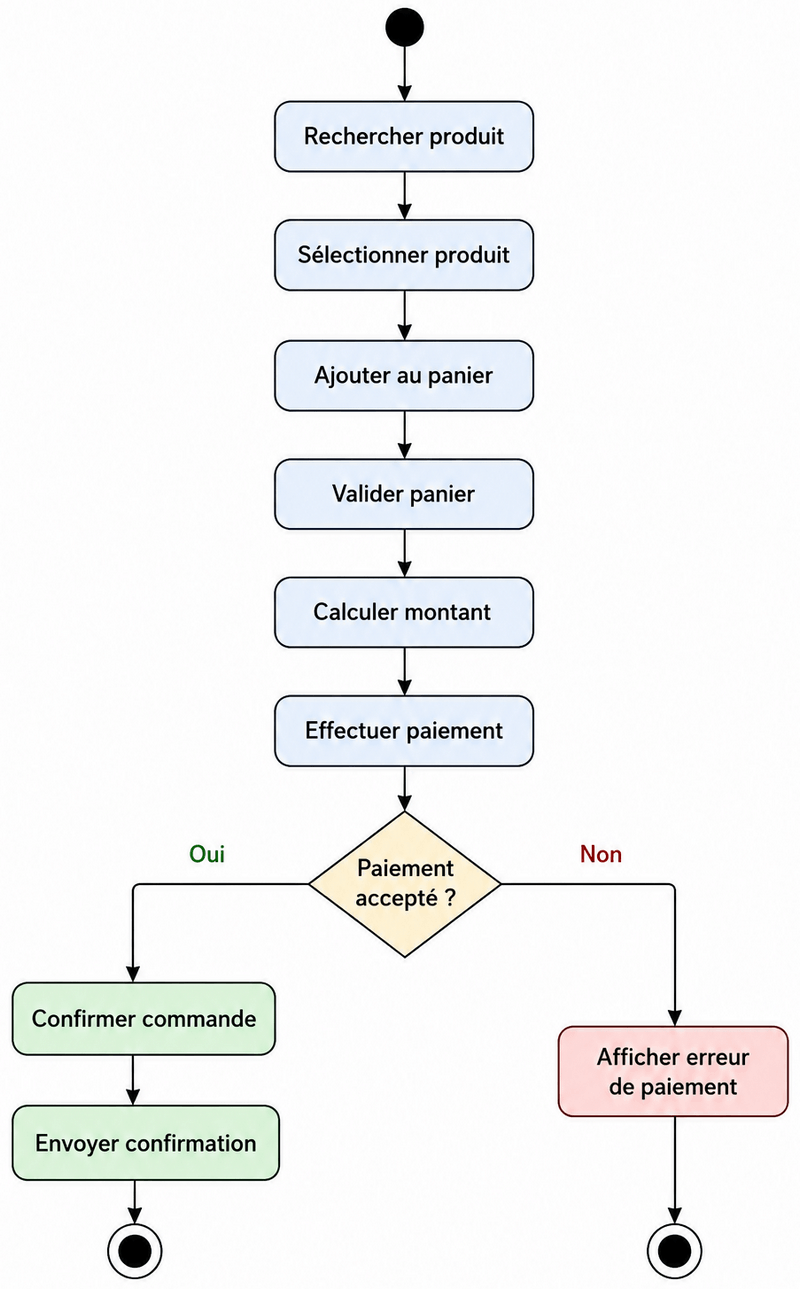

Exercice 4: Achat d’un produit en ligne

Un client souhaite acheter un produit.

Il recherche un produit.
Il sélectionne le produit.
Il l’ajoute au panier.
Il valide le panier.
Le système calcule le montant.
Le client effectue le paiement.
Si le paiement est accepté, la commande est confirmée.
Sinon, un message d’erreur est affiché.

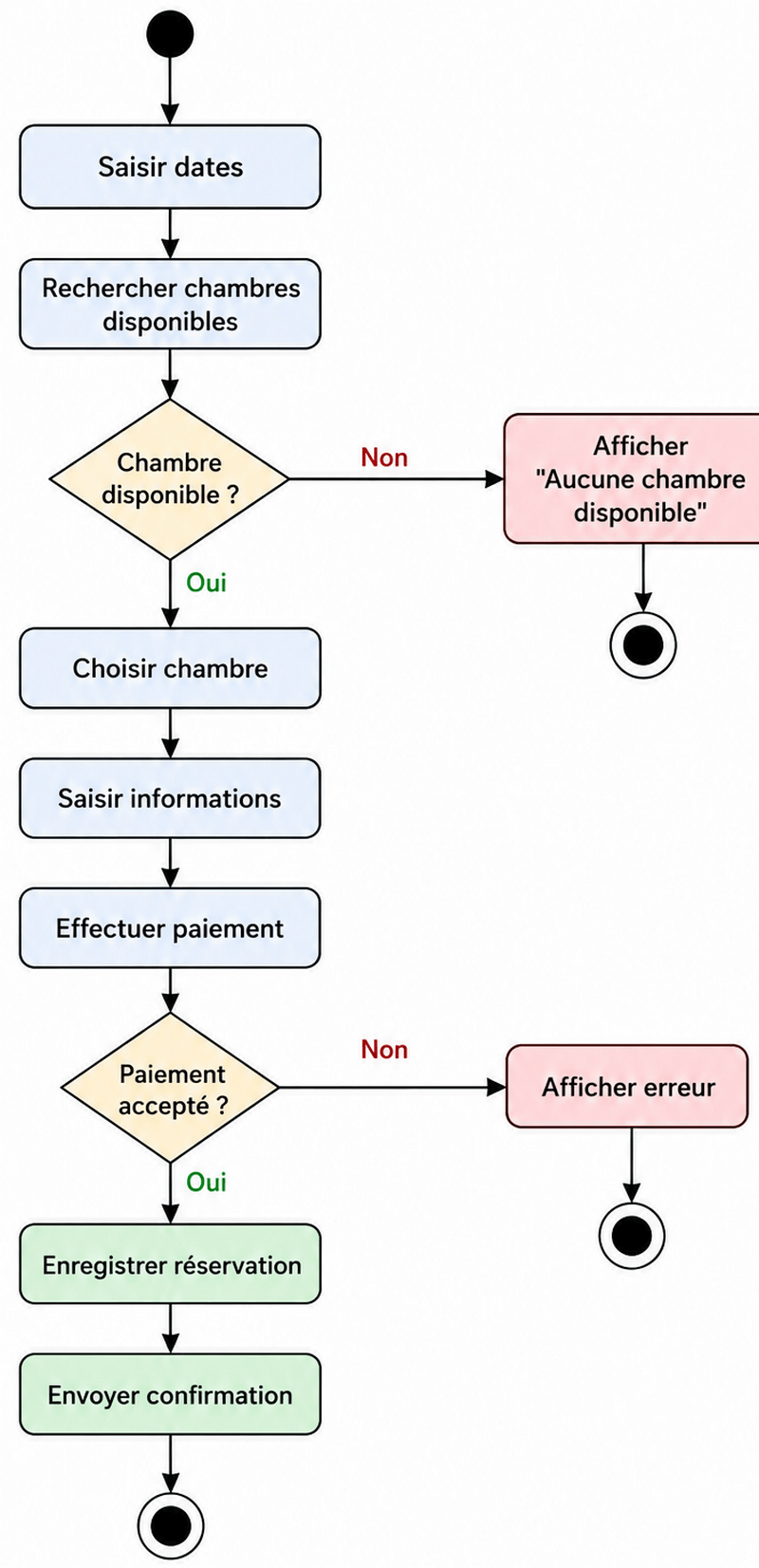

Exercice 5: Réservation d’une chambre d’hôtel

Un client souhaite réserver une chambre.

Il saisit ses dates.
Le système recherche les chambres disponibles.
Si aucune chambre n’est disponible, un message est affiché.
Sinon, le client choisit une chambre.
Il saisit ses informations.
Il effectue le paiement.
La réservation est confirmée.

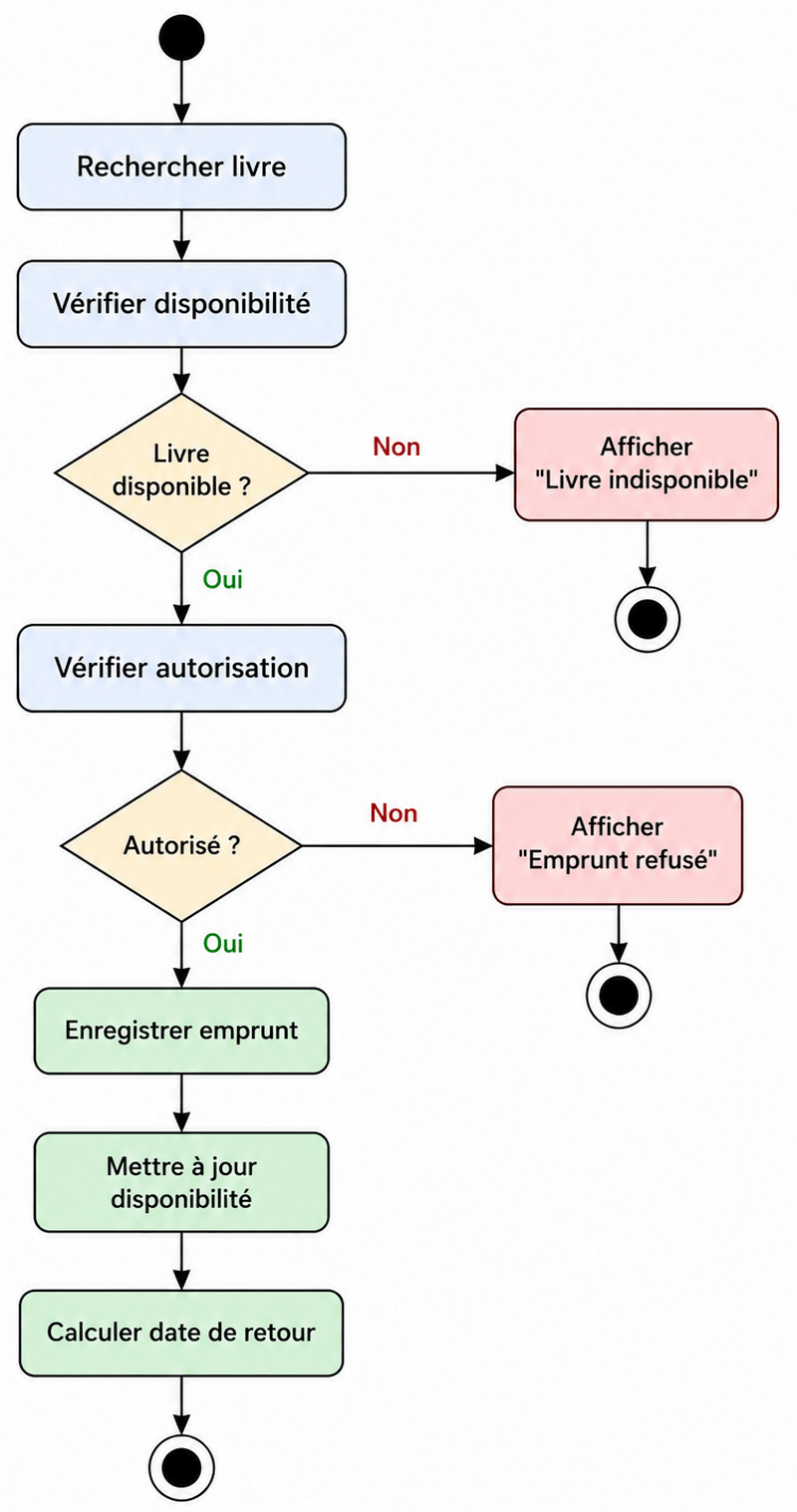

Exercice 6: Emprunt d’un livre

Un étudiant souhaite emprunter un livre dans une bibliothèque.

Il recherche le livre.
Le système vérifie sa disponibilité.
Si le livre est disponible, le système vérifie si l’étudiant peut emprunter.
Si l’étudiant est autorisé, l’emprunt est enregistré.
Le livre devient indisponible.
Une date de retour est calculée.

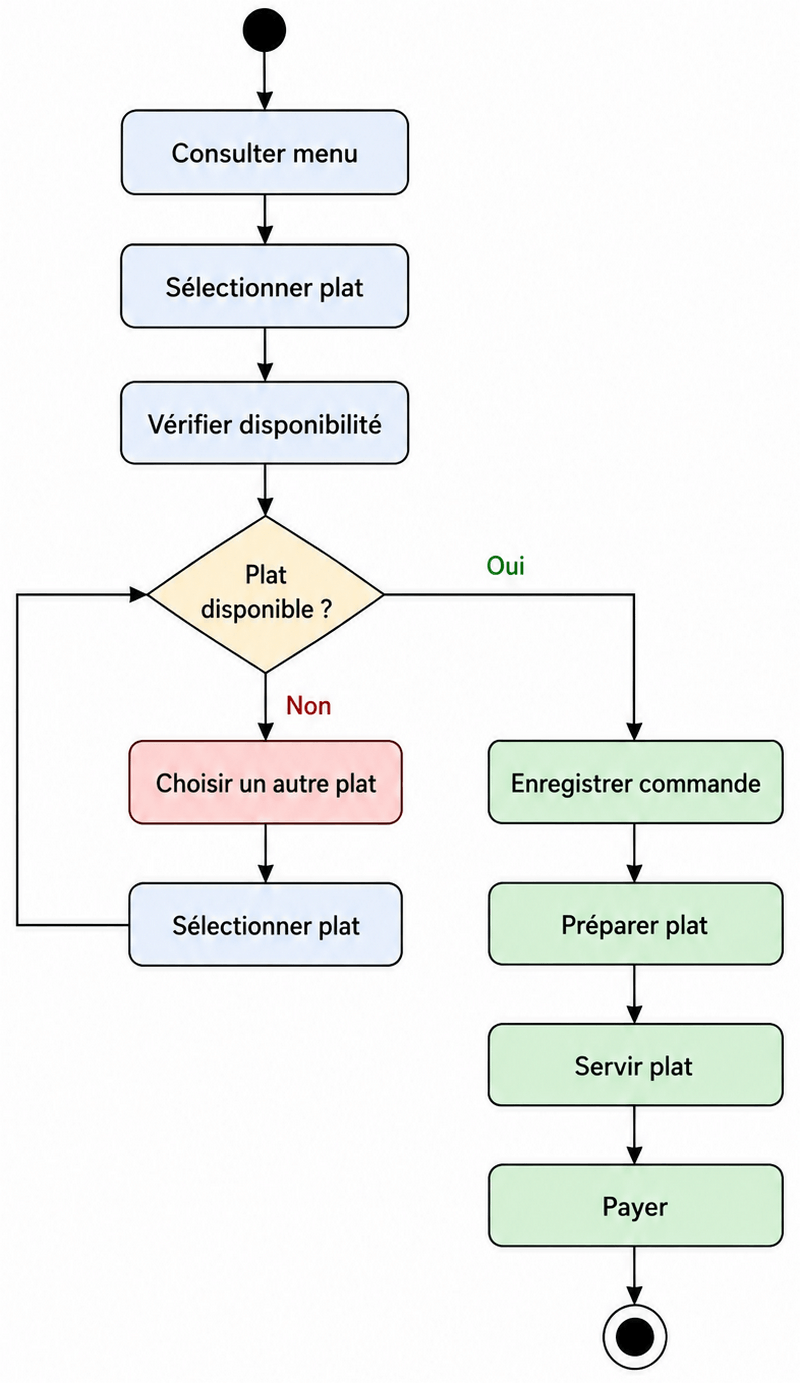

Exercice 7: Commande dans un restaurant

Un client commande un repas.

Il consulte le menu.
Il sélectionne un plat.
Le restaurant vérifie la disponibilité.
Si le plat est disponible, la commande est enregistrée.
La cuisine prépare le plat.
Le serveur apporte le plat.
Le client paie.

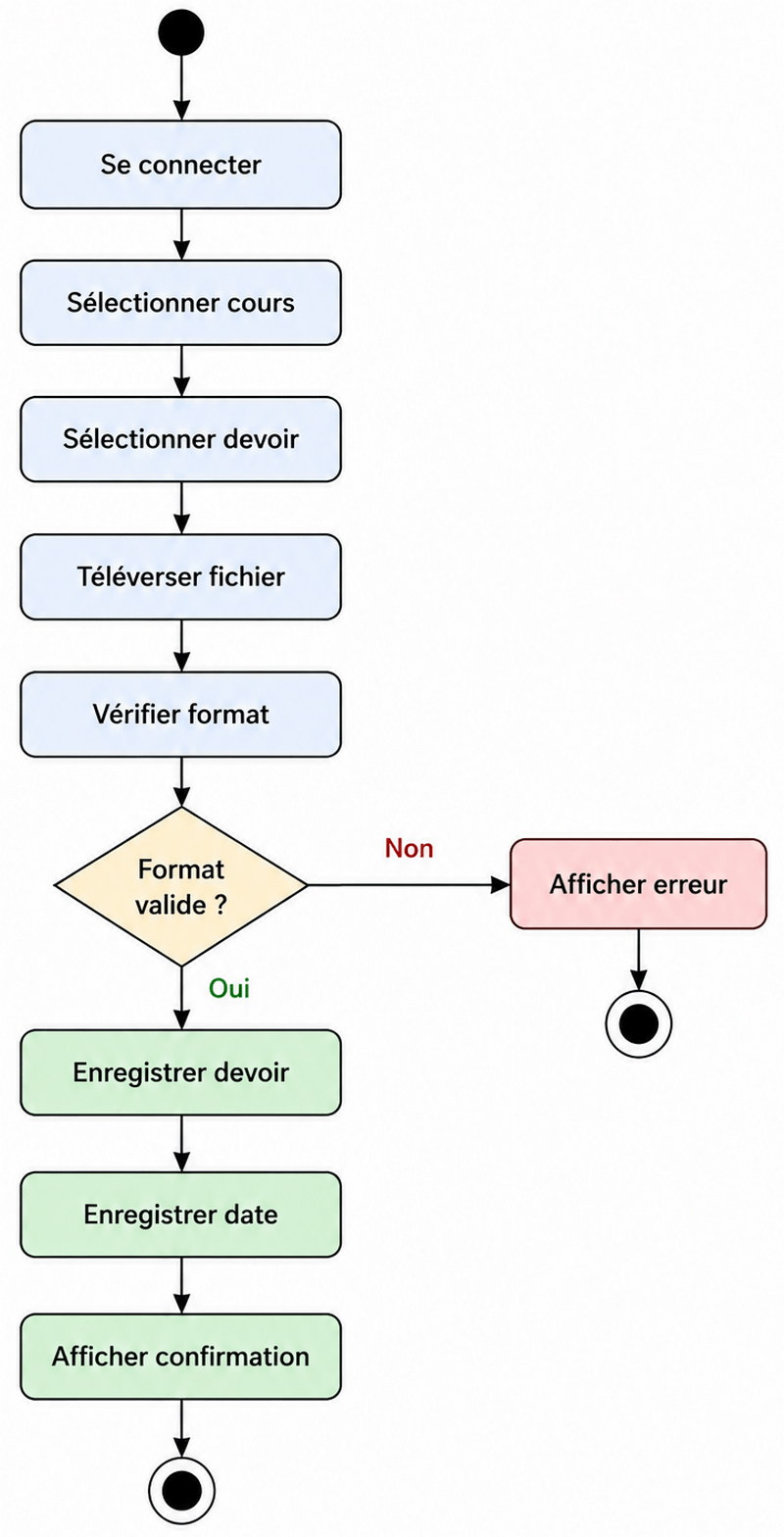

Exercice 8: Dépôt d’un devoir

Un étudiant doit déposer un devoir sur une plateforme.

Il se connecte.
Il sélectionne son cours.
Il sélectionne le devoir.
Il téléverse son fichier.
Le système vérifie le format.
Si le format est accepté, le devoir est enregistré.
Sinon, un message d’erreur est affiché.

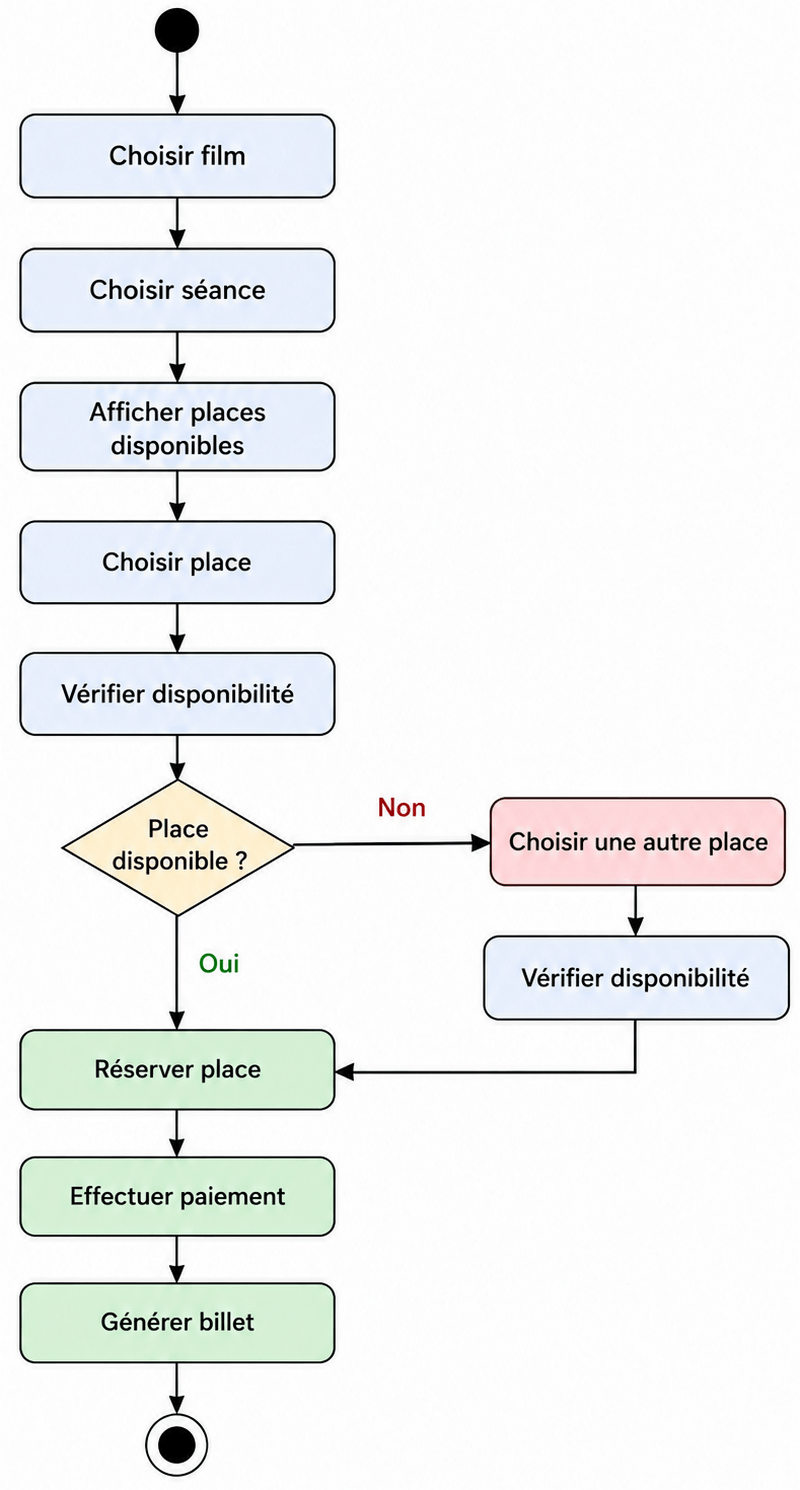

Exercice 9: Réservation d’une place de cinéma

Un utilisateur souhaite réserver une place.

Il choisit un film.
Il choisit une séance.
Le système affiche les places disponibles.
Il choisit une place.
Le système vérifie qu’elle est toujours disponible.
Si elle est disponible, la place est réservée.
Sinon, l’utilisateur doit choisir une autre place.

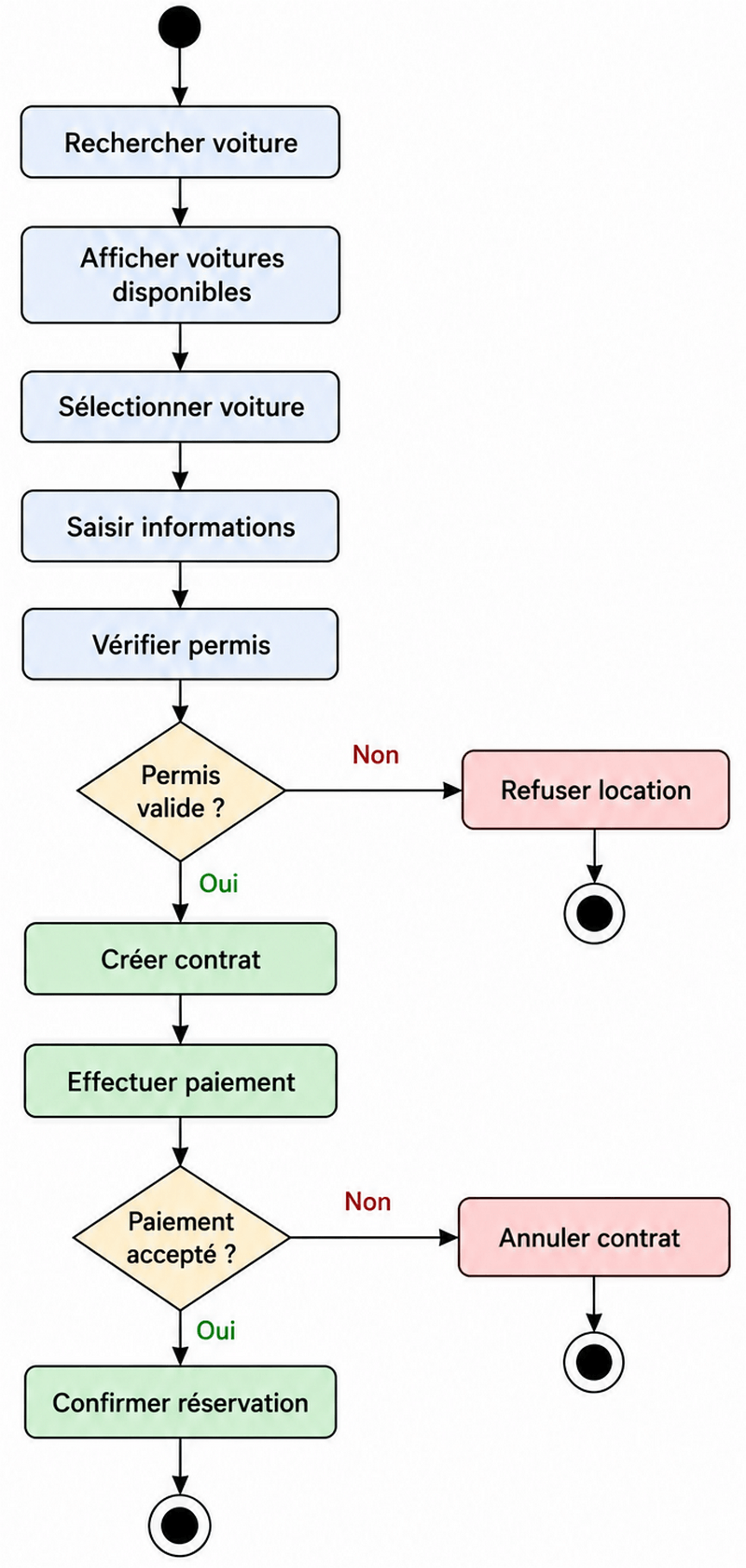

Exercice 10: Location d’une voiture

Un client souhaite louer une voiture.

Il recherche une voiture.
Le système affiche les voitures disponibles.
Il sélectionne une voiture.
Il saisit ses informations.
Le système vérifie son permis.
Si le permis est valide, le contrat est créé.
Le client paie.
La réservation est confirmée.

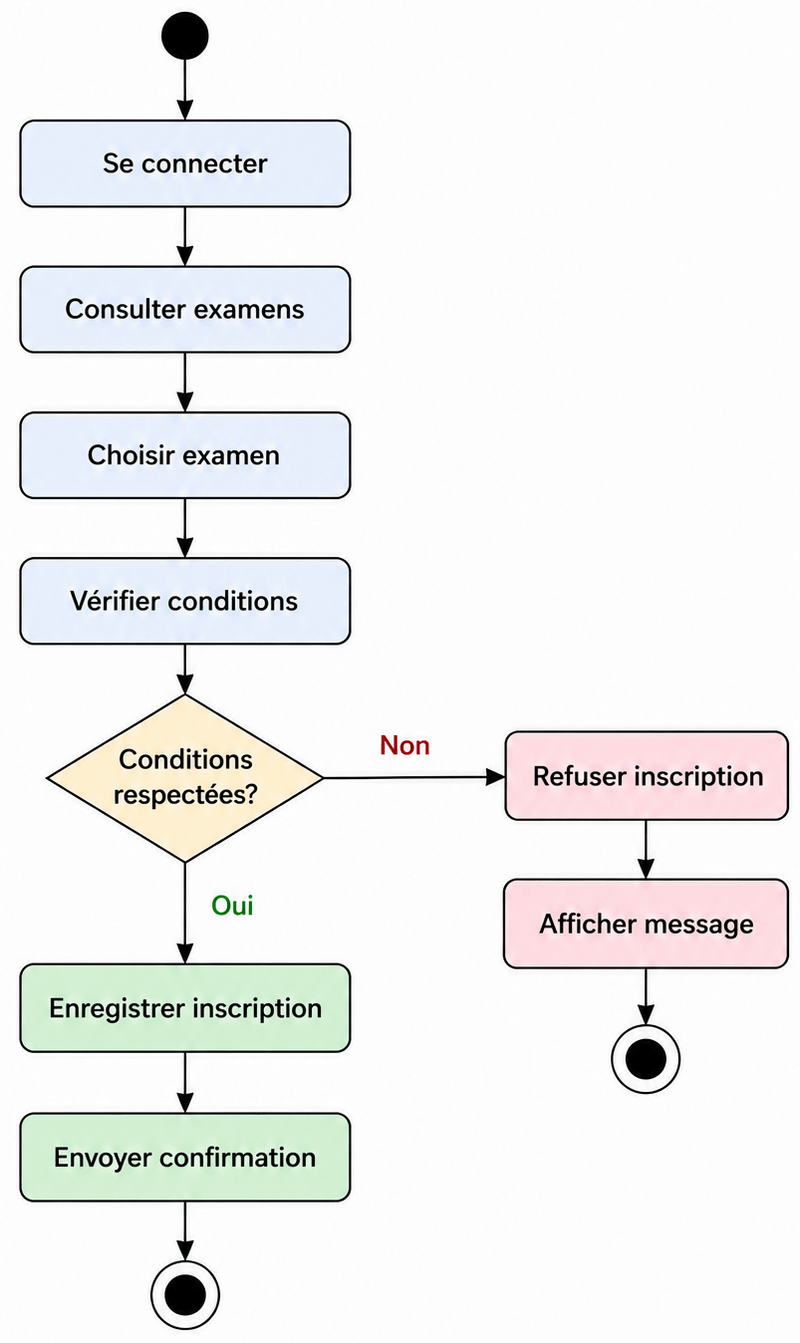

Exercice 11: Inscription à un examen

Un étudiant souhaite s’inscrire à un examen.

Il se connecte à son compte.
Il consulte les examens disponibles.
Il choisit un examen.
Le système vérifie s’il remplit les conditions.
Si oui, l’inscription est enregistrée.
Sinon, l’inscription est refusée.

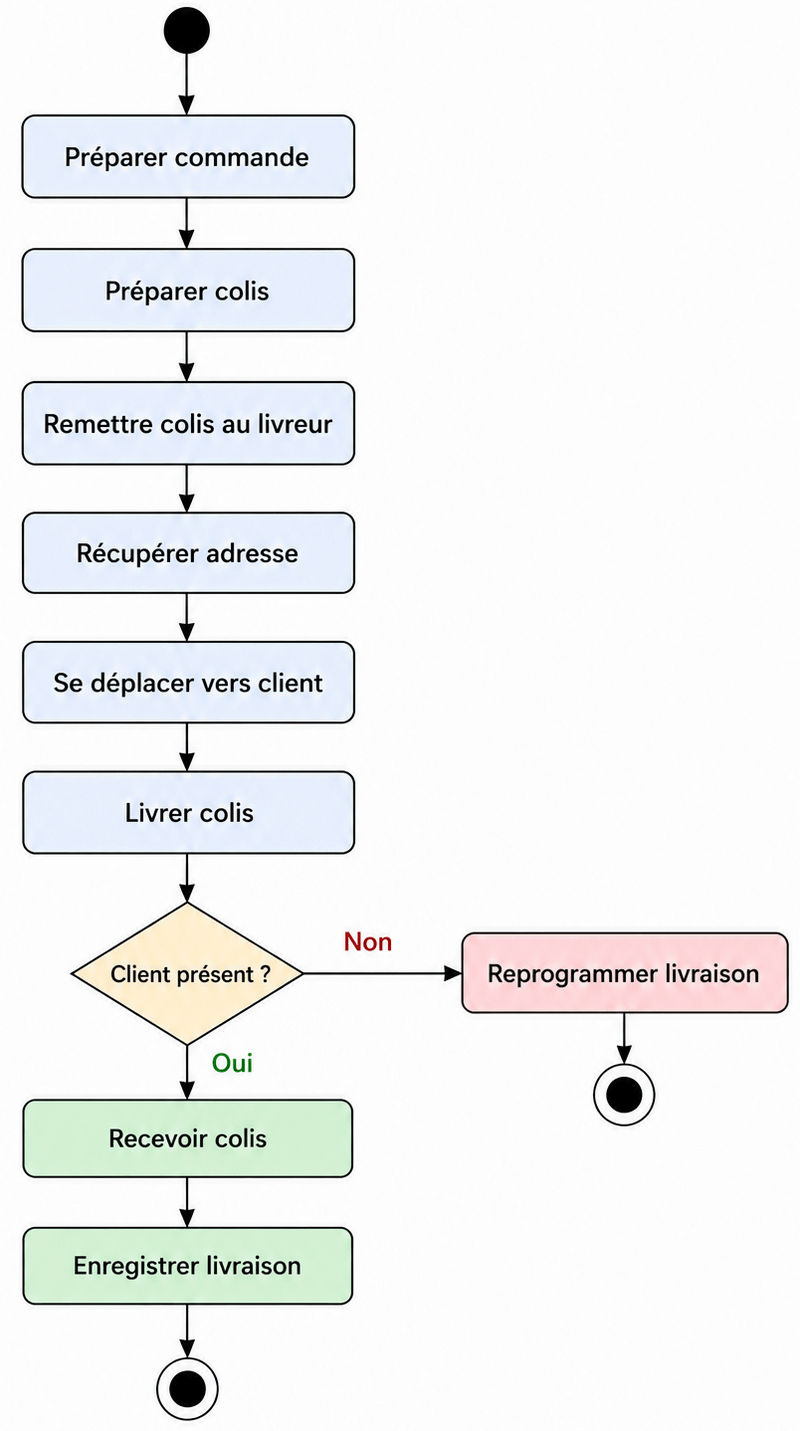

Exercice 12: Livraison d’une commande

Une entreprise doit livrer une commande à un client.

La commande est préparée.
Le colis est remis au livreur.
Le livreur récupère l’adresse.
Il se déplace vers le client.
Le client reçoit le colis.
La livraison est enregistrée.

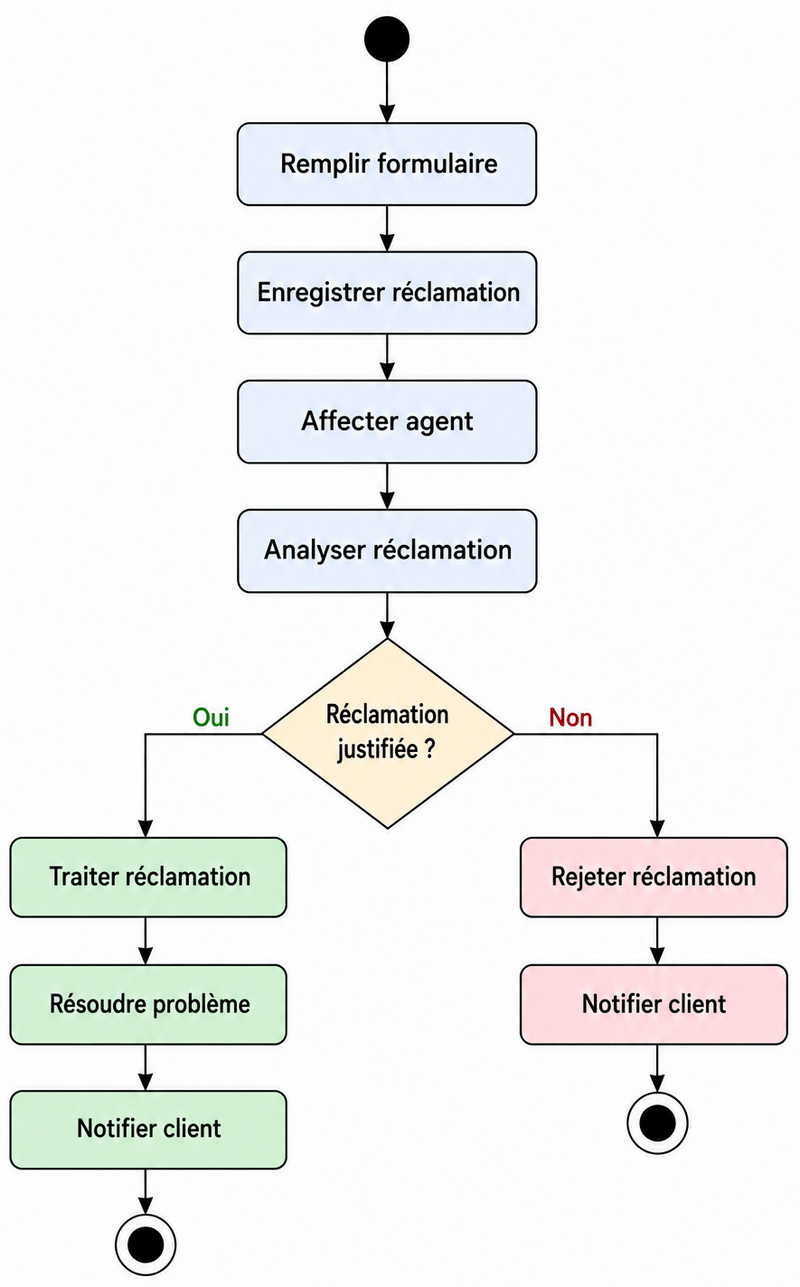

Exercice 13: Gestion d’une réclamation

Un client souhaite déposer une réclamation.

Il remplit un formulaire.
Le système enregistre la réclamation.
Un agent est affecté.
L’agent analyse la réclamation.
Si elle est justifiée, l’agent traite le problème.
Sinon, la réclamation est rejetée.
Le client reçoit une notification.

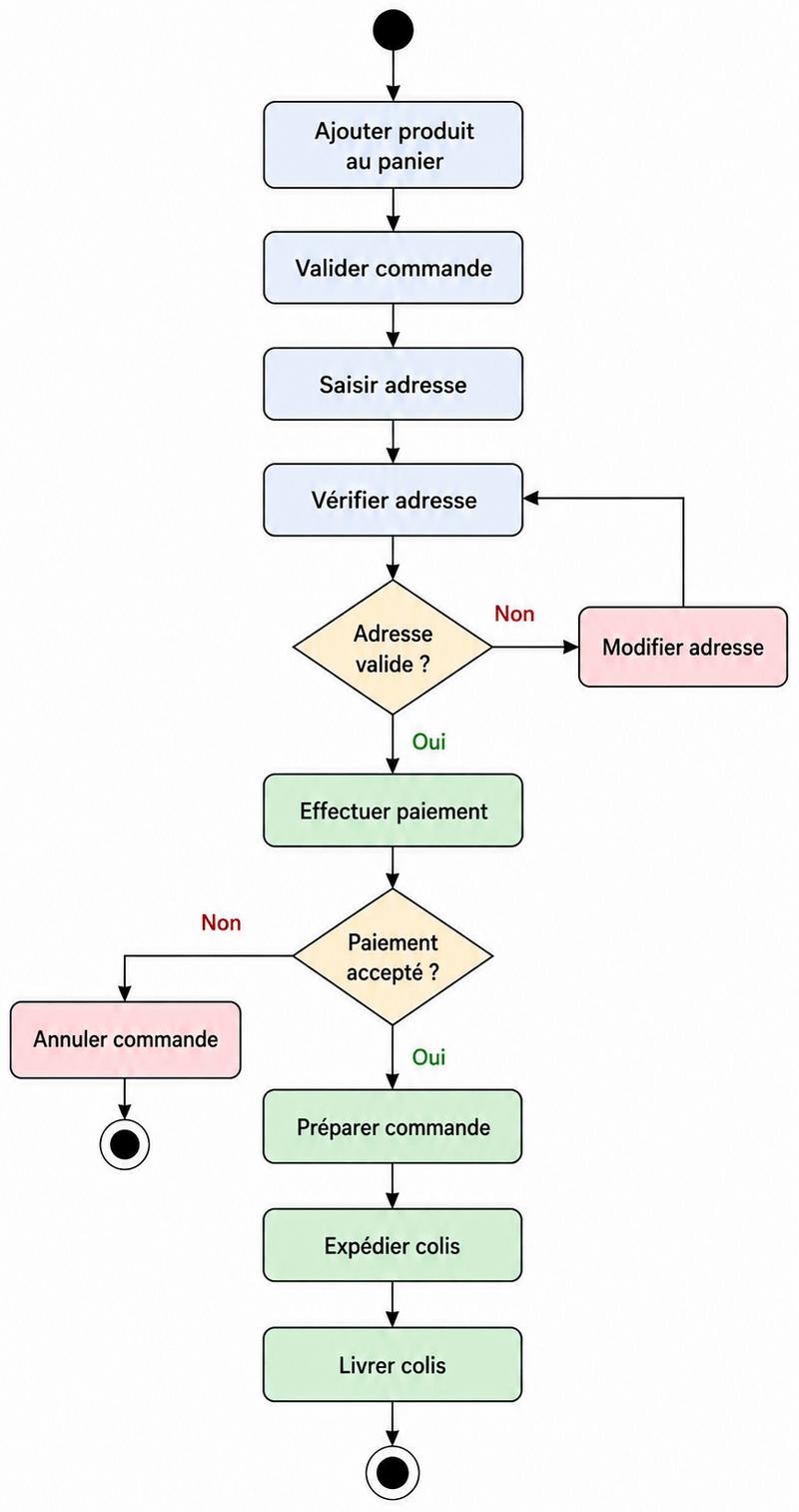

Exercice 14: Achat avec livraison

Un client achète un produit sur Internet.

Il ajoute le produit au panier.
Il valide la commande.
Il saisit l’adresse.
Le système vérifie l’adresse.
Le client effectue le paiement.
La commande est préparée.
Le colis est expédié.
Le client reçoit le colis.

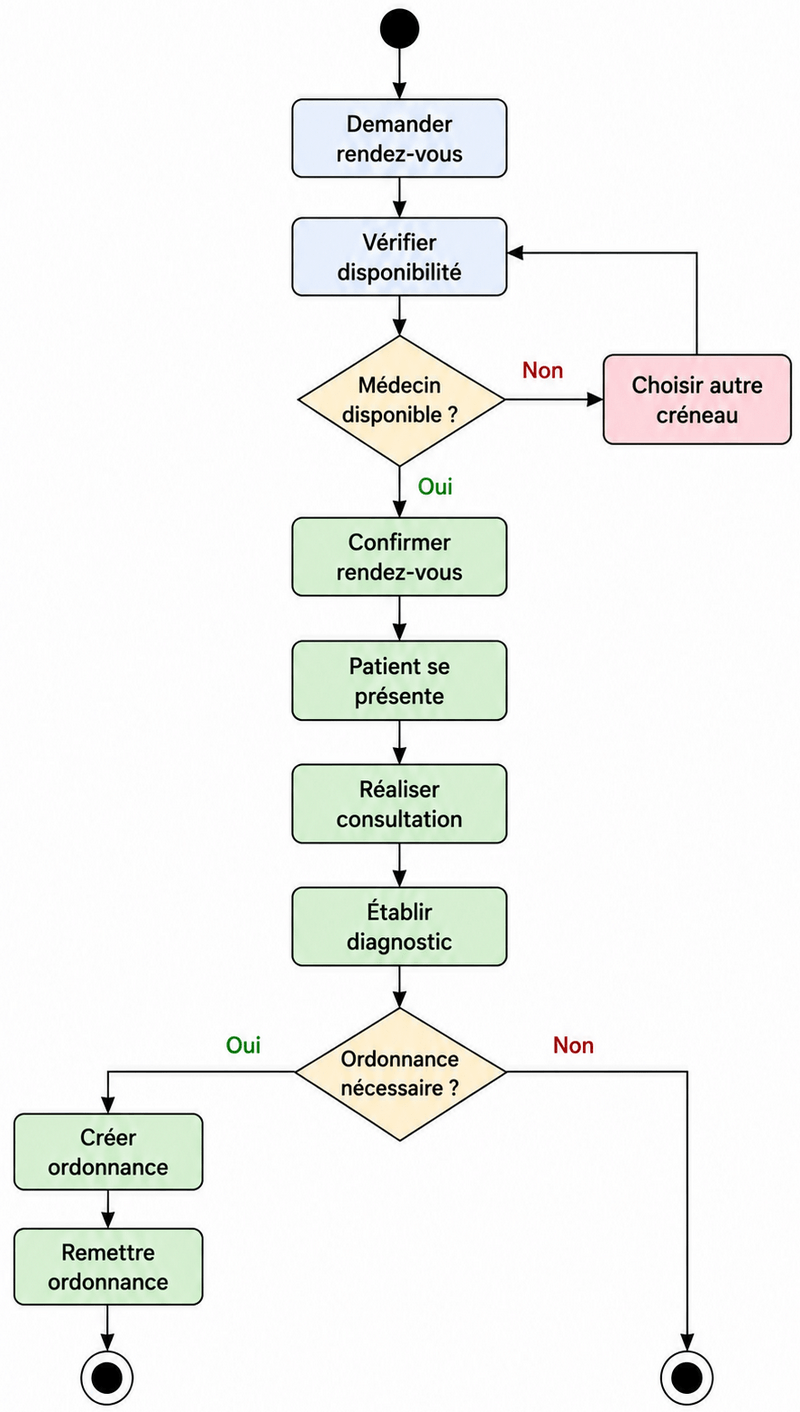

Exercice 15: Consultation médicale

Un patient souhaite consulter un médecin.

Il prend rendez-vous.
Le système vérifie la disponibilité du médecin.
Si le médecin est disponible, le rendez-vous est confirmé.
Le patient se présente à la clinique.
Le médecin réalise la consultation.
Le médecin établit un diagnostic.
Une ordonnance peut être créée si nécessaire.

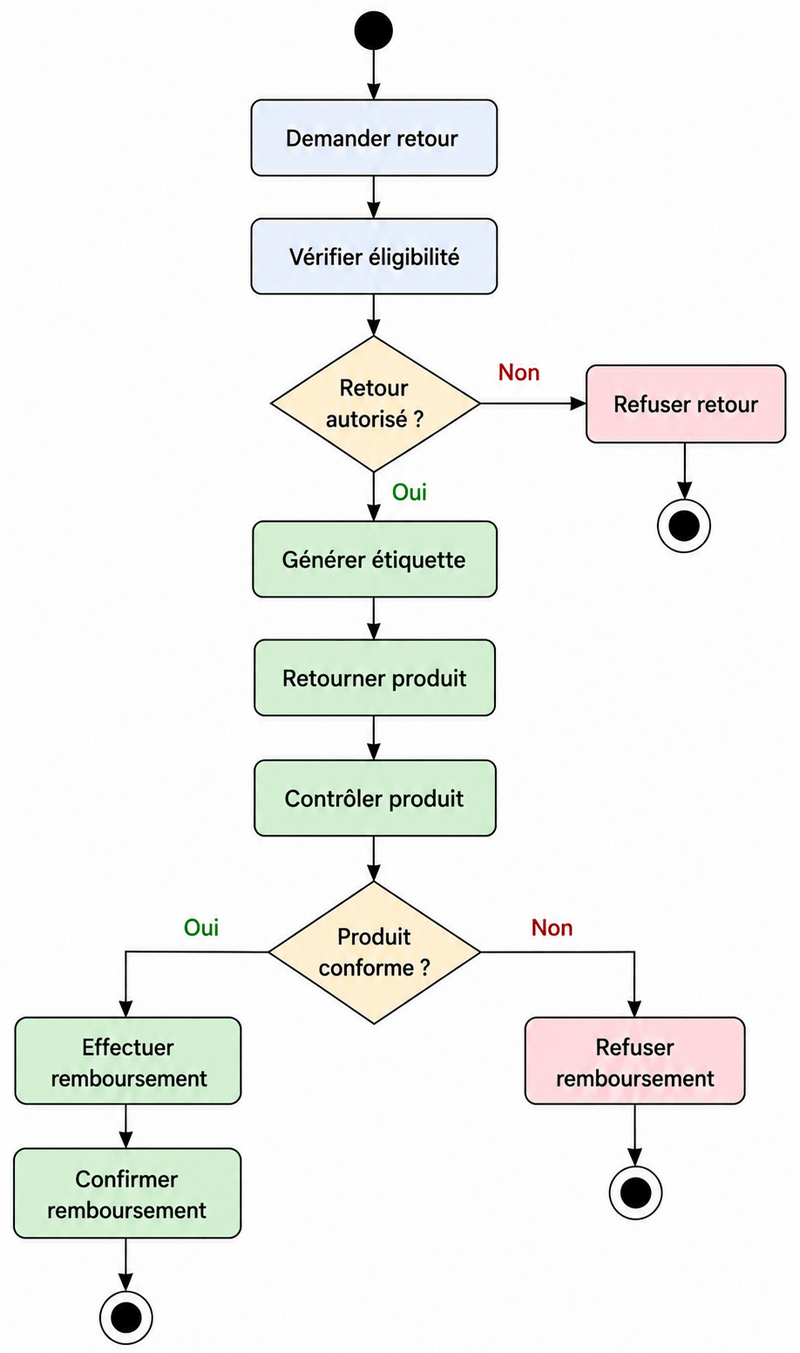

Exercice 16: Retour d’un produit

Un client souhaite retourner un produit acheté en ligne.

Il demande un retour.
Le système vérifie si le produit peut être retourné.
Si le retour est autorisé, une étiquette est générée.
Le client retourne le produit.
Le magasin contrôle le produit.
Si le produit est conforme, le remboursement est effectué.
Sinon, le retour est refusé.

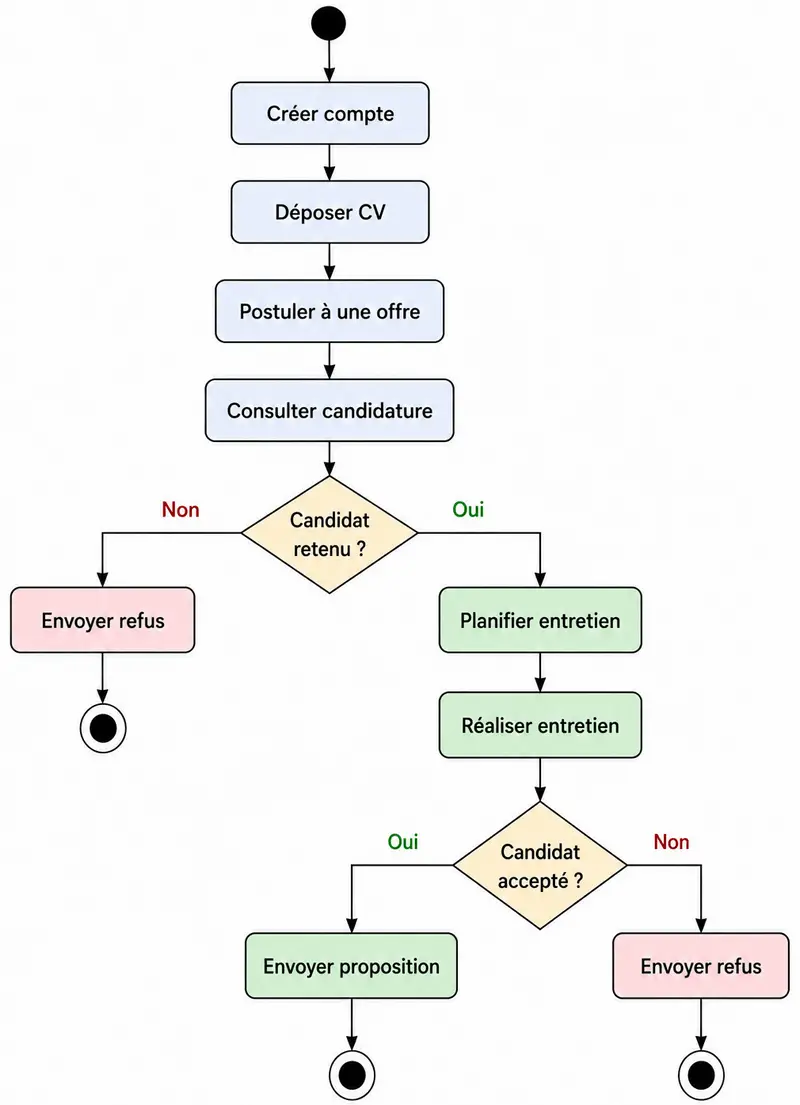

Exercice 17: Recrutement d’un candidat

Une entreprise souhaite recruter un candidat.

Le candidat crée un compte.
Il dépose son CV.
Il postule à une offre.
Le recruteur consulte le CV.
Le recruteur décide si le candidat est retenu.
Si le candidat est retenu, un entretien est planifié.
Après l’entretien, le recruteur prend une décision.

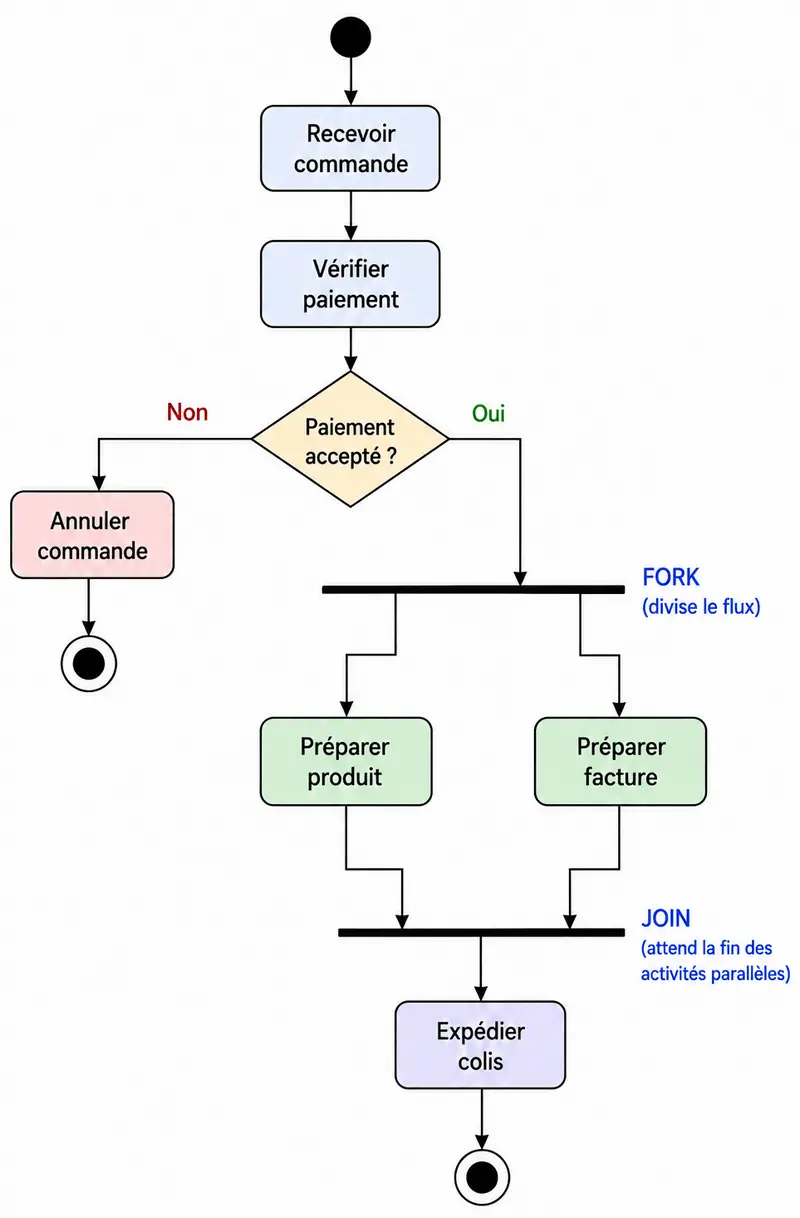

Exercice 18: Traitement d’une commande avec activités parallèles

Une boutique reçoit une commande.

Après validation du paiement, deux activités peuvent être réalisées en parallèle :

préparer le produit ;
préparer la facture.

Lorsque les deux activités sont terminées, le colis est expédié.

Notion importante :

Fork → divise un flux en plusieurs activités parallèles.
Join → attend la fin des activités parallèles avant de continuer.

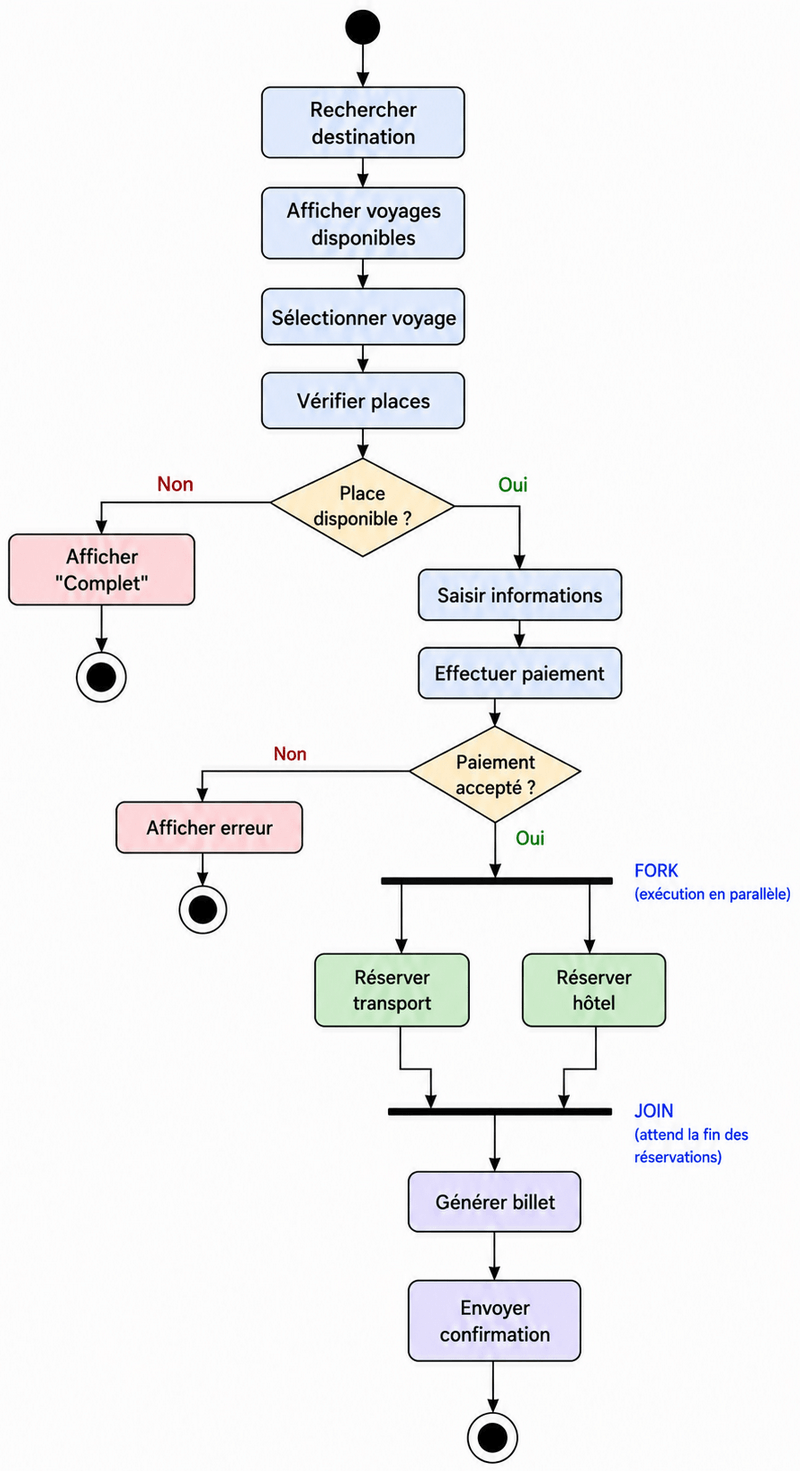

Exercice 19: Réservation d’un voyage

Un client souhaite réserver un voyage.

Un client souhaite réserver un voyage.
Il recherche une destination.
Le système affiche les voyages disponibles.
Il sélectionne un voyage.
Le système vérifie les places.
Le client saisit ses informations.
Le paiement est effectué.
Après confirmation du paiement, le système réalise en parallèle :
- la réservation du transport ;
- la réservation de l’hôtel.
Lorsque les deux réservations sont terminées, le billet est généré.

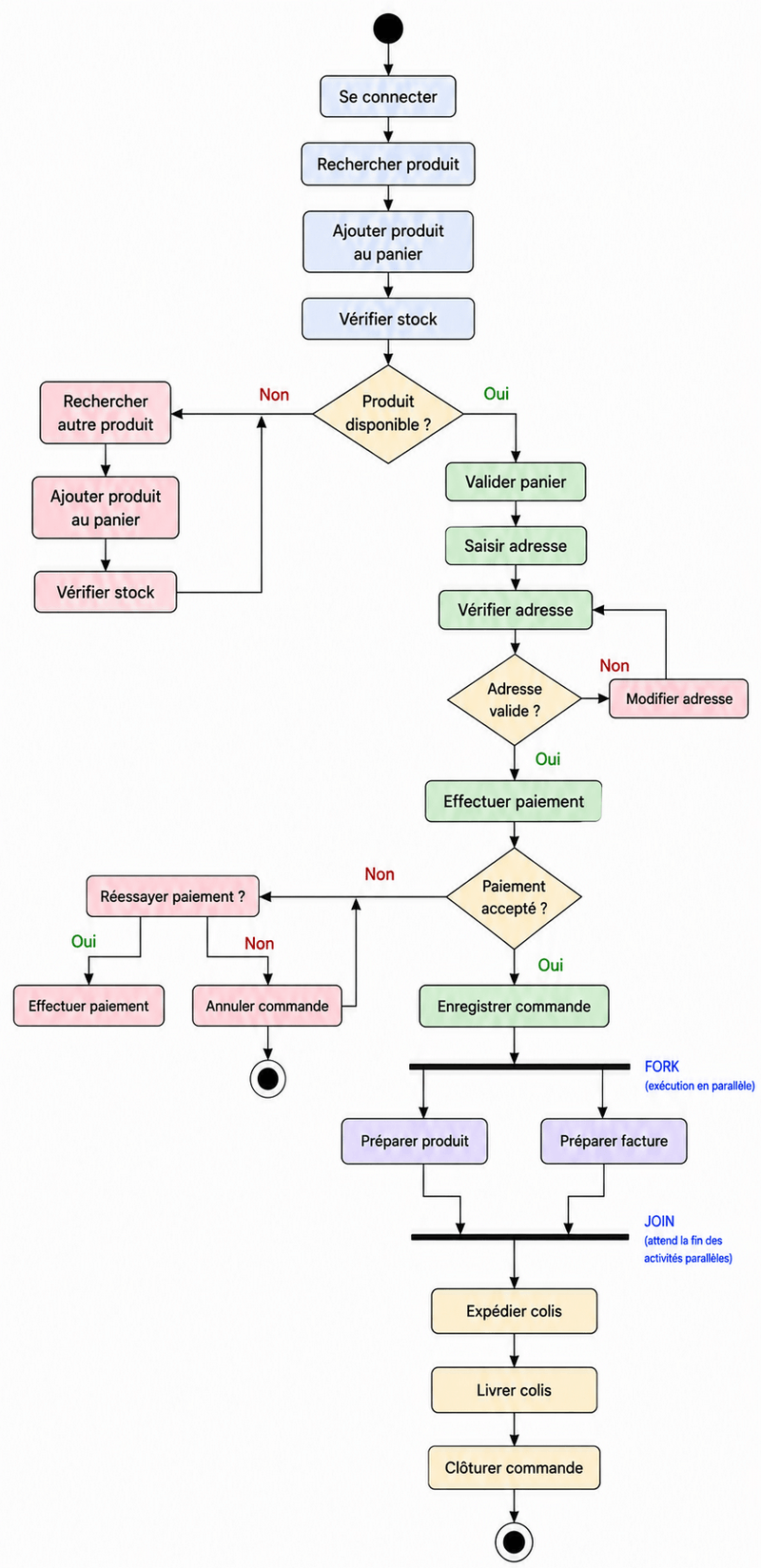

Exercice 20: Gestion complète d’une commande en ligne

Une plateforme de commerce électronique permet à un client de passer une commande. Le processus est le suivant :

Le client se connecte.
Il recherche un produit.
Il ajoute le produit au panier.
Le système vérifie le stock.
Si le produit n’est pas disponible, le client peut rechercher un autre produit.
Si le produit est disponible, le client valide son panier.
Il saisit son adresse de livraison.
Le système vérifie l’adresse.
Le client effectue le paiement.
Si le paiement échoue, il peut réessayer.
Après un paiement réussi, la commande est enregistrée.
La préparation du produit et la préparation de la facture sont réalisées en parallèle.
Lorsque les deux sont terminées, le colis est expédié.
Le client reçoit le colis.
Le système clôture la commande.

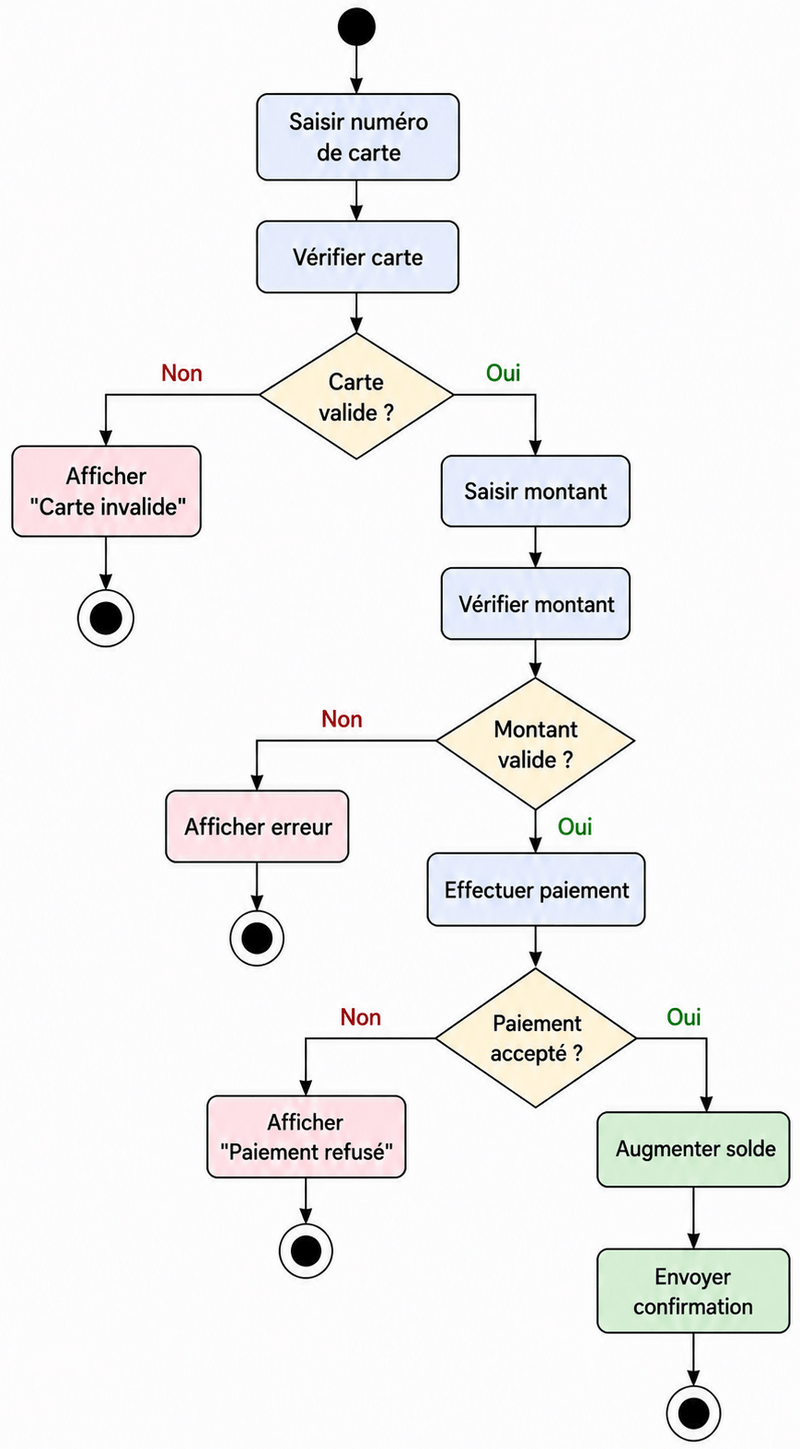

Exercice 21: Recharge d’une carte bancaire prépayée

Un utilisateur souhaite recharger une carte prépayée.

Il saisit le numéro de sa carte.
Le système vérifie la carte.
L’utilisateur saisit le montant.
Le système vérifie que le montant est valide.
L’utilisateur effectue le paiement.
Le système vérifie le paiement.
Si le paiement est accepté, le solde de la carte est augmenté.
Une confirmation est envoyée.

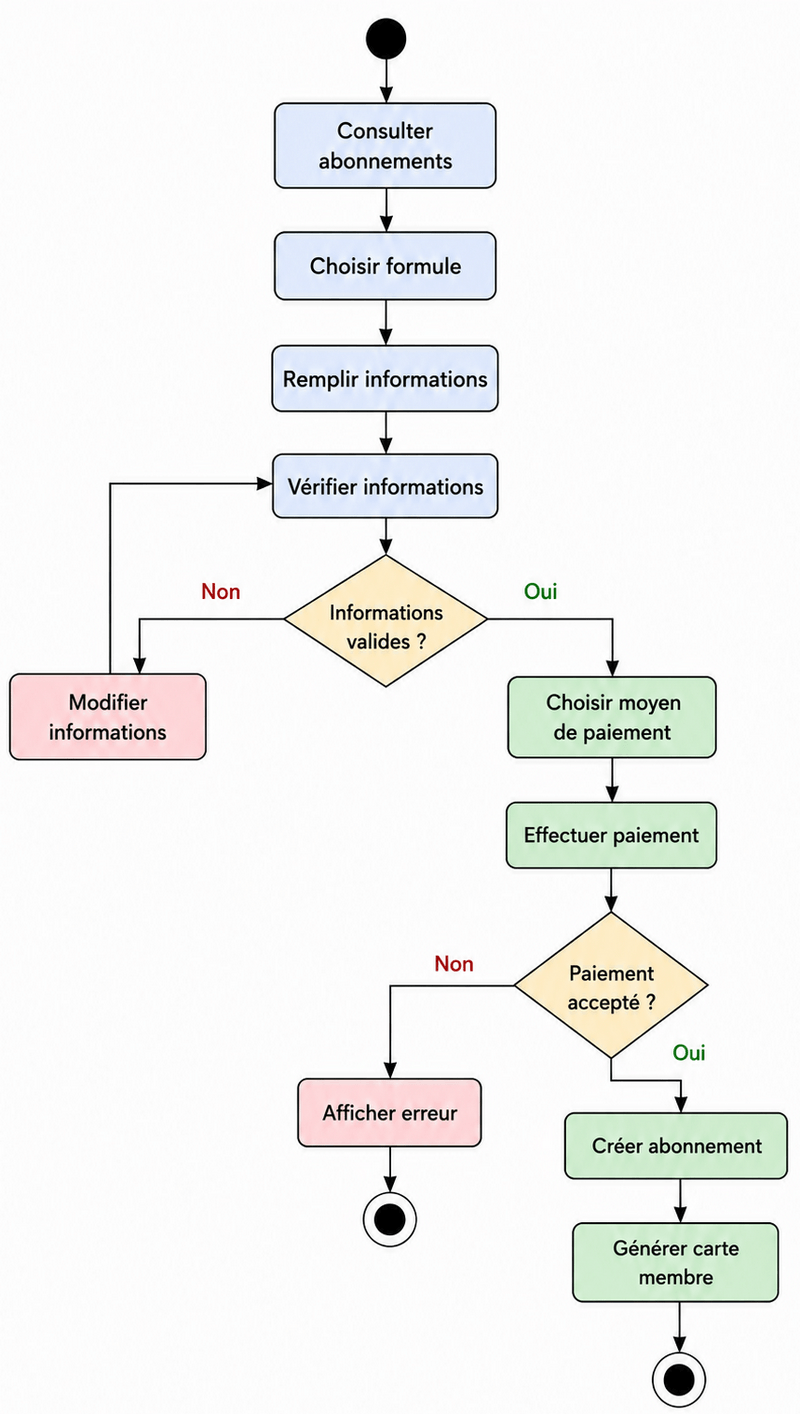

Exercice 22: Inscription dans une salle de sport

Un utilisateur souhaite s’inscrire dans une salle de sport.

Il consulte les abonnements.
Il choisit une formule.
Il remplit ses informations.
Le système vérifie ses informations.
Il choisit un moyen de paiement.
Le paiement est effectué.
Le système crée son abonnement.
Une carte de membre est générée.

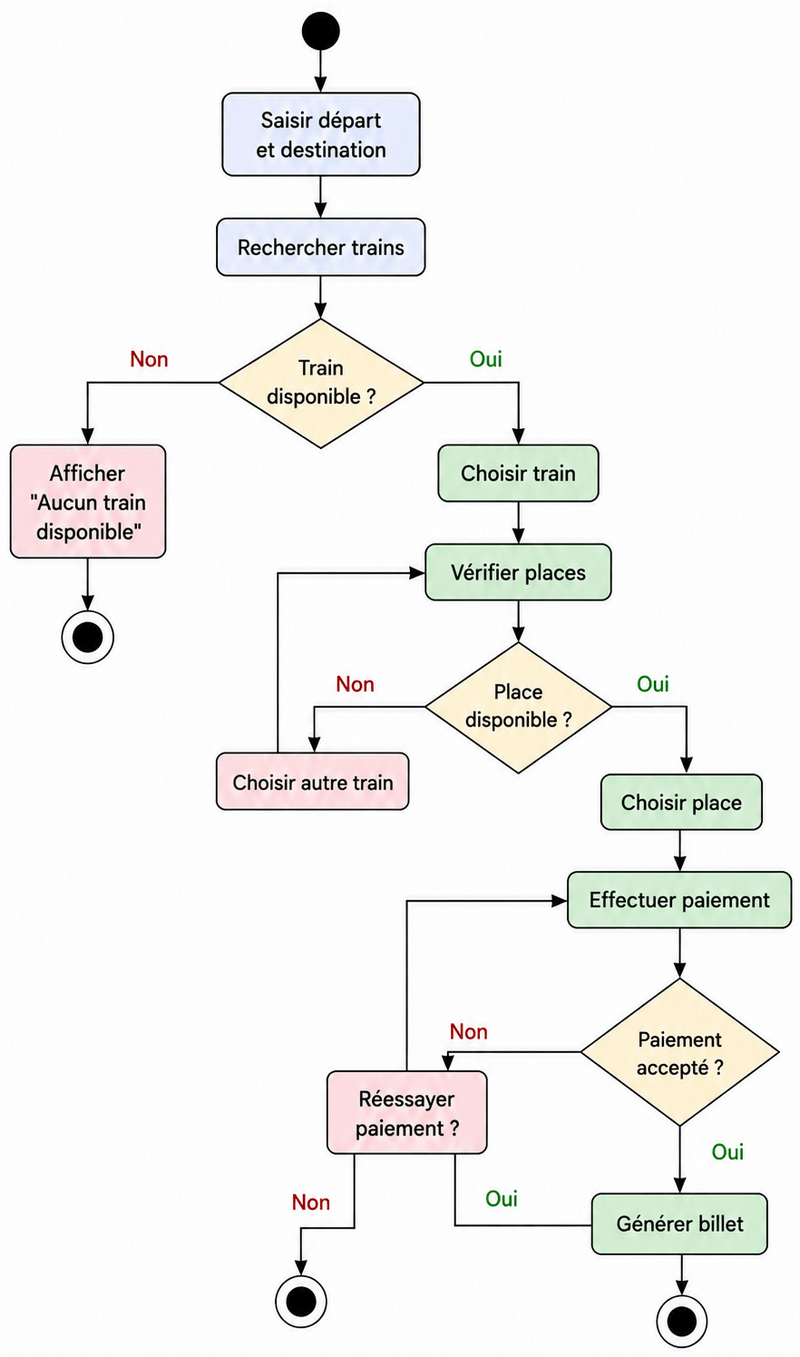

Exercice 23: Réservation d’un billet de train

Un voyageur souhaite acheter un billet de train.

Il saisit la ville de départ et la destination.
Le système recherche les trains disponibles.
Le voyageur choisit un train.
Le système vérifie les places.
Le voyageur choisit une place.
Il effectue le paiement.
Le billet est généré.

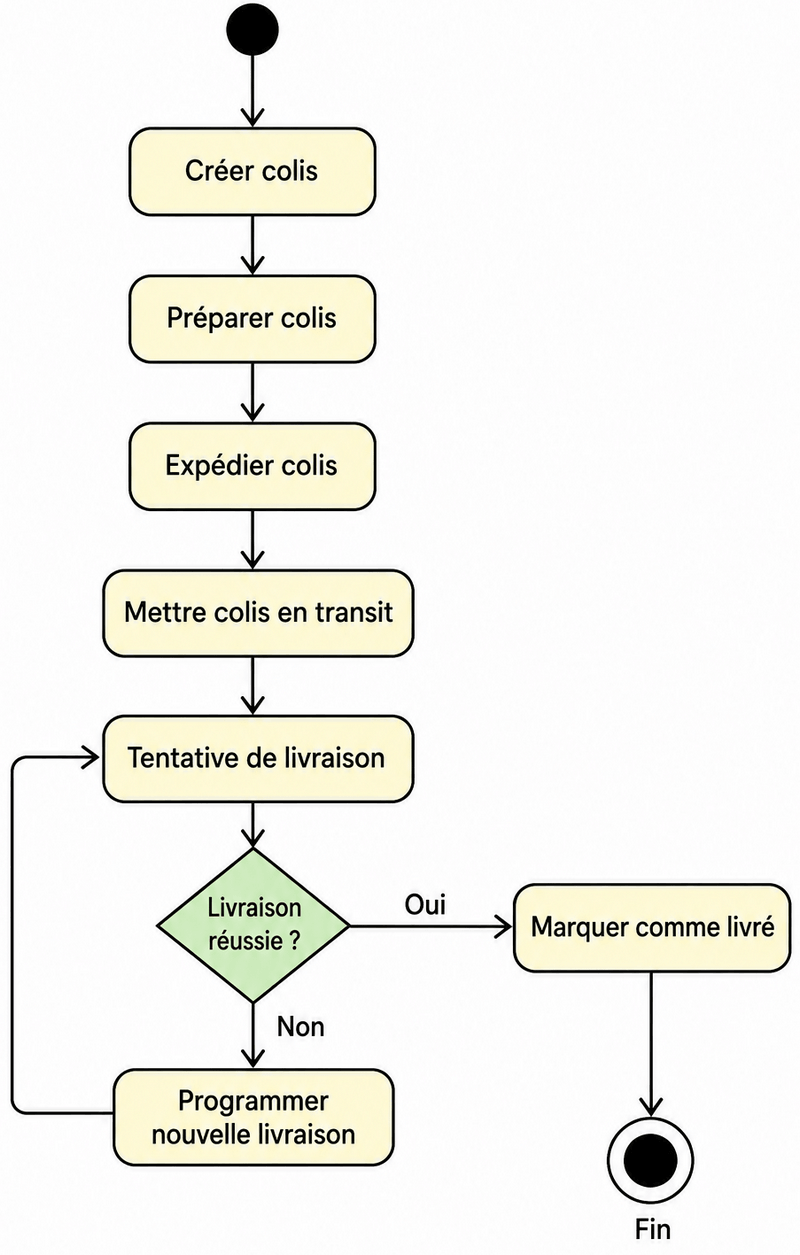

Exercice 24: Gestion d’un colis

Une entreprise souhaite suivre un colis. Le colis passe par plusieurs états :

Colis créé
Colis préparé
Colis expédié
Colis en transit
Colis livré

Si la livraison échoue, le colis est remis en livraison.

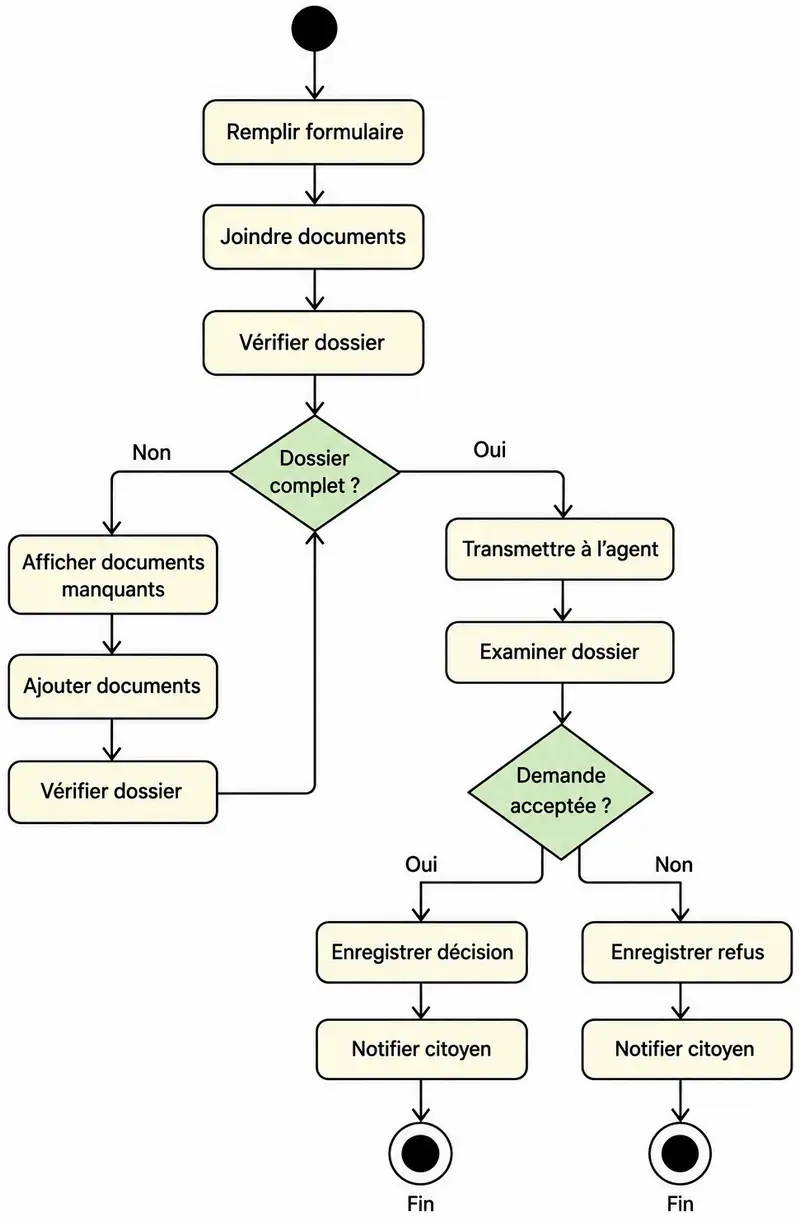

Exercice 25: Validation d’un document administratif

Un citoyen dépose un document administratif.

Il remplit le formulaire.
Il joint les documents nécessaires.
Le système vérifie le dossier.
Si des documents sont manquants, le citoyen doit les ajouter.
Si le dossier est complet, il est transmis à un agent.
L’agent examine le dossier.
Il accepte ou refuse la demande.
Le citoyen reçoit la décision.

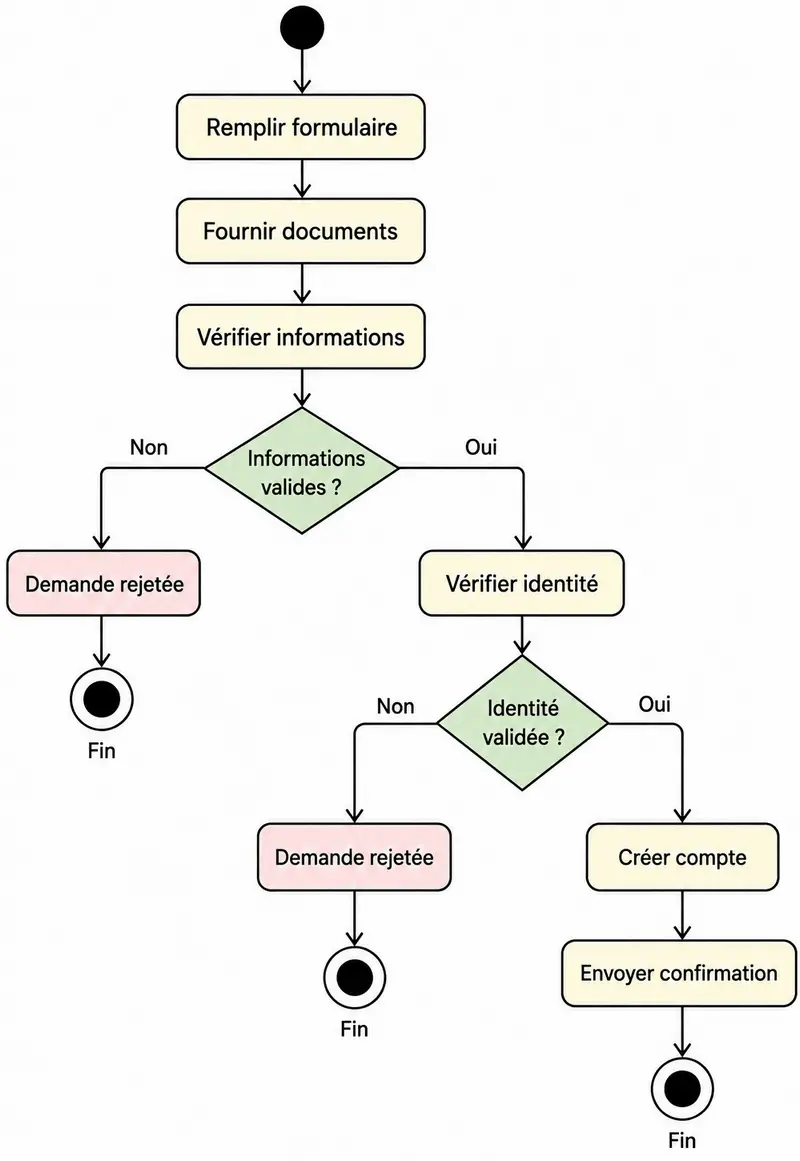

Exercice 26: Création d’un compte bancaire

Un client souhaite ouvrir un compte bancaire en ligne.

Il remplit le formulaire.
Il fournit ses documents.
Le système vérifie les informations.
Une vérification d’identité est effectuée.
Si l’identité est validée, le compte est créé.
Sinon, la demande est rejetée.

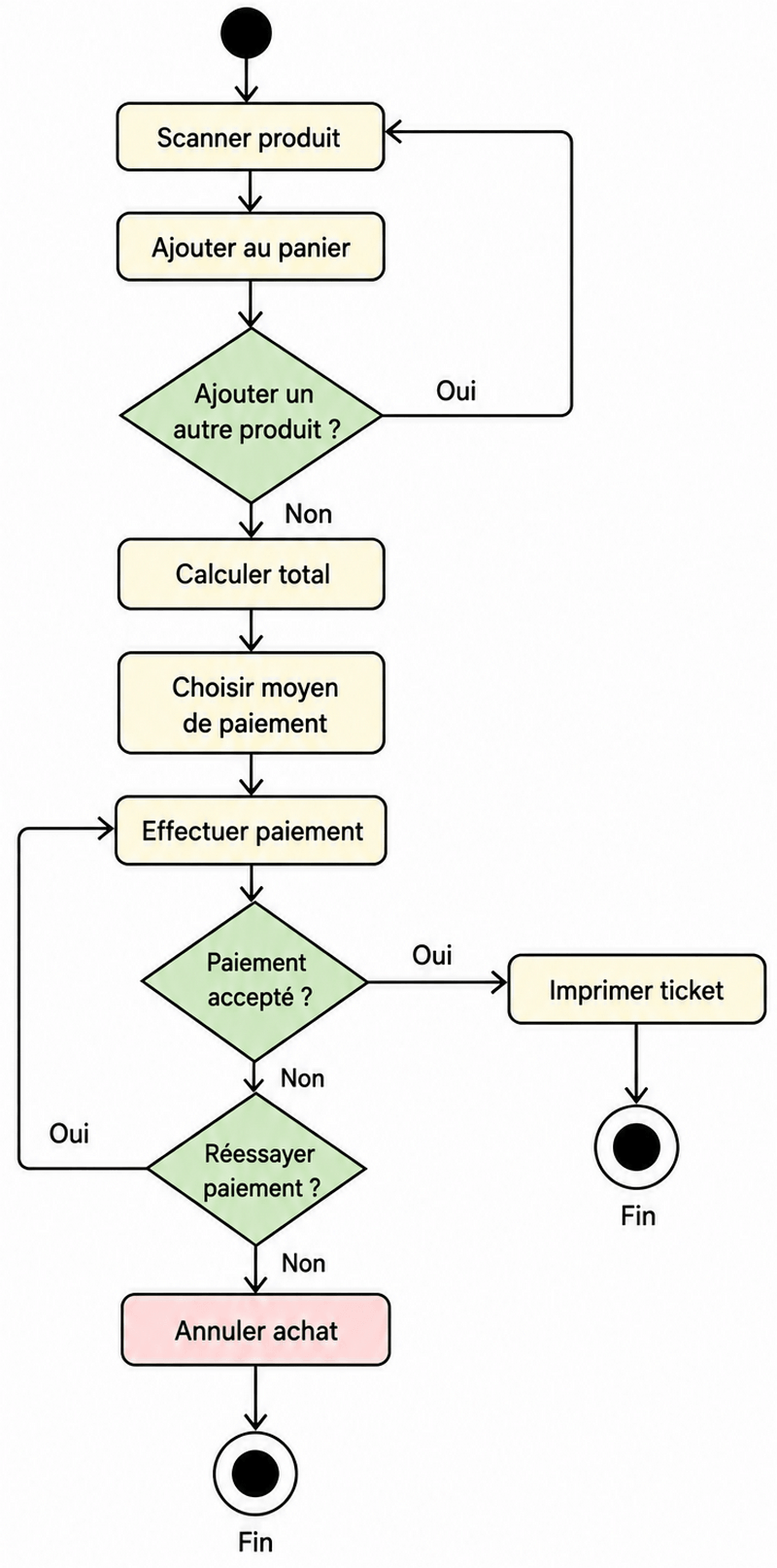

Exercice 27: Système de commande dans un supermarché

Un client utilise une borne automatique.

Il scanne les produits.
Le système ajoute chaque produit au panier.
Le client peut continuer à scanner d’autres produits.
Lorsqu’il termine, le système calcule le total.
Le client choisit son moyen de paiement.
Le paiement est effectué.
Le ticket est imprimé.

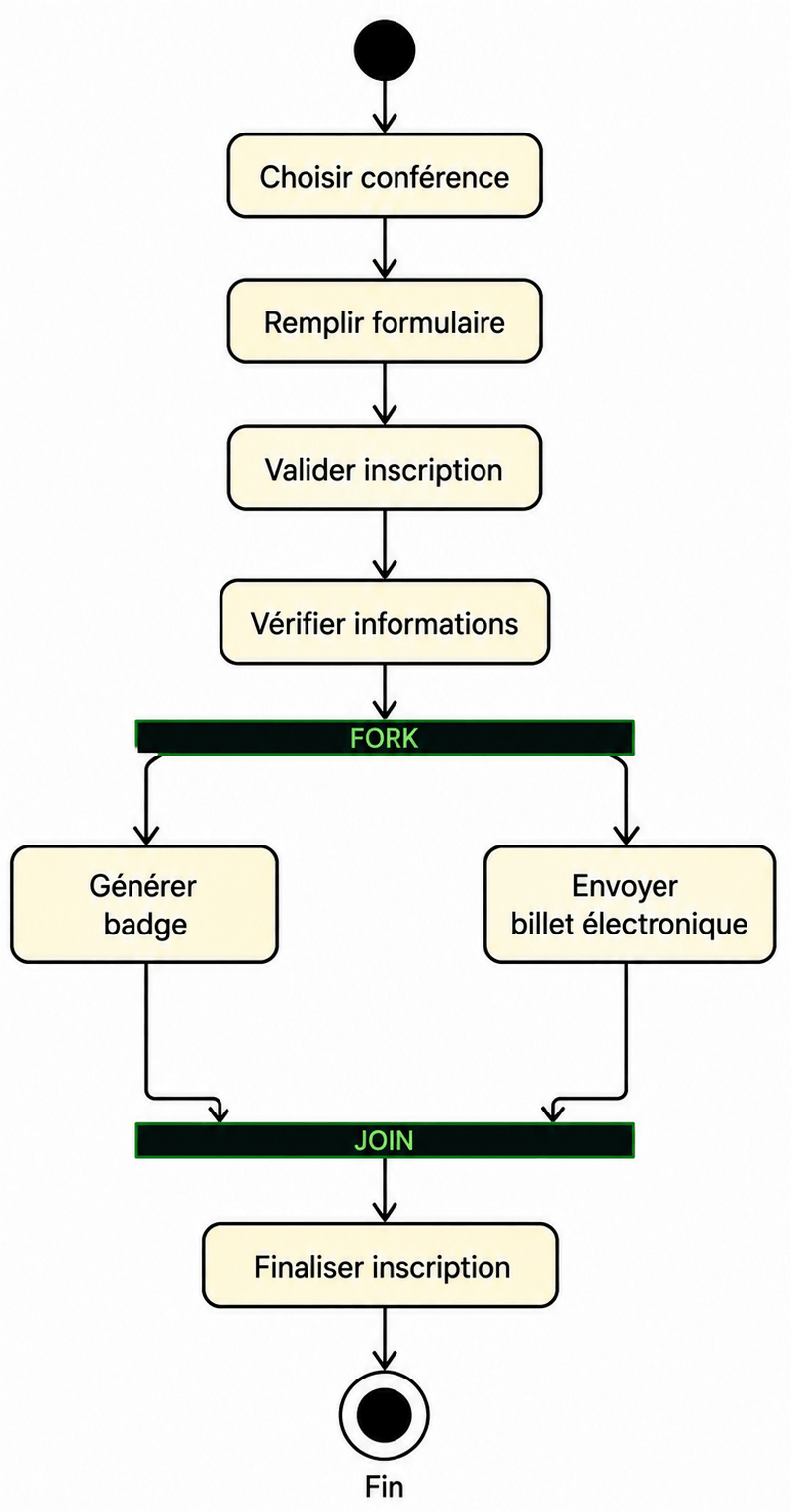

Exercice 28: Inscription à une conférence

Un participant souhaite s’inscrire à une conférence. Après validation de son inscription, deux opérations sont réalisées en parallèle :

générer son badge ;
envoyer son billet électronique.

Lorsque les deux opérations sont terminées, l’inscription est finalisée.

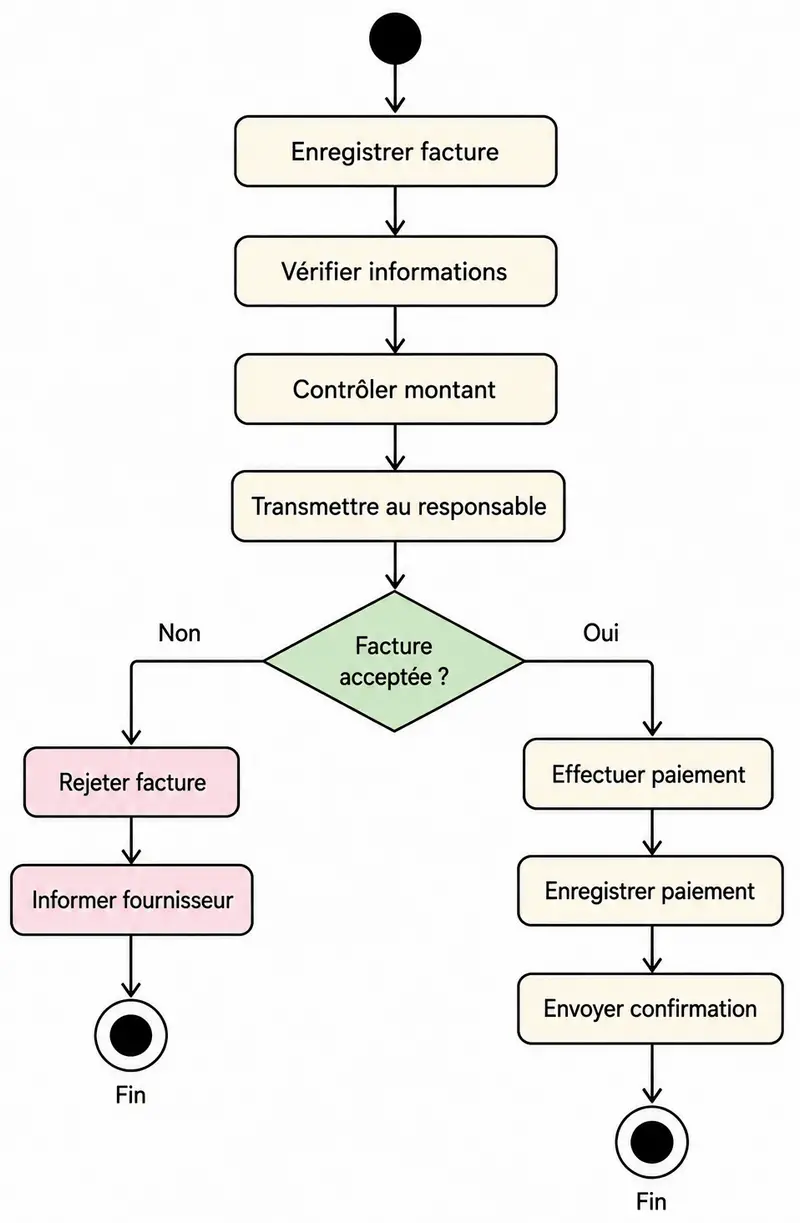

Exercice 29: Traitement d’une facture

Une entreprise reçoit une facture.

La facture est enregistrée.
Les informations sont vérifiées.
Le montant est contrôlé.
La facture est envoyée au responsable.
Le responsable l’accepte ou la rejette.
Si elle est acceptée, elle est payée.
Le paiement est enregistré.
Le fournisseur reçoit une confirmation.

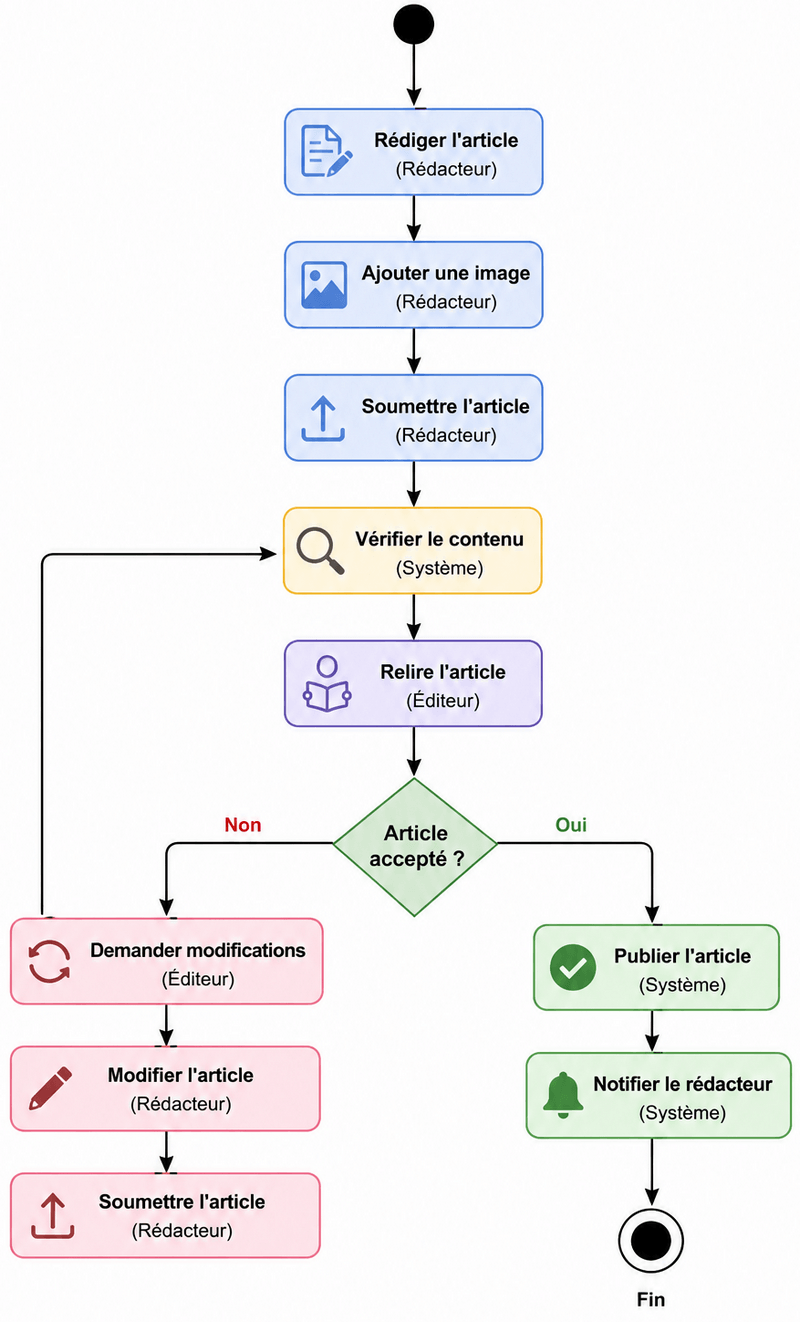

Exercice 30: Publication d’un article

Un rédacteur souhaite publier un article sur un site web.

Il rédige l’article.
Il ajoute une image.
Il soumet l’article.
Le système vérifie le contenu.
Un éditeur relit l’article.
Si l’article est accepté, il est publié.
Sinon, il est renvoyé au rédacteur pour modification.
Le rédacteur peut alors le soumettre à nouveau.
