Exercices Corrigés UML: Diagramme de Composants

Avec des exercices corrigés en UML sur les diagrammes de composants, vous pratiquerez divers concepts sur les diagrammes de composants. Vous commencerez par des exercices de base à des exercices plus avancés. La solution est fournie pour chaque exercice. Vous devez essayer de résoudre chaque problème par vous-même avant de vérifier la solution. Si vous avez des questions concernant chaque exercice, nous vous encourageons à les poster sur notre forum.

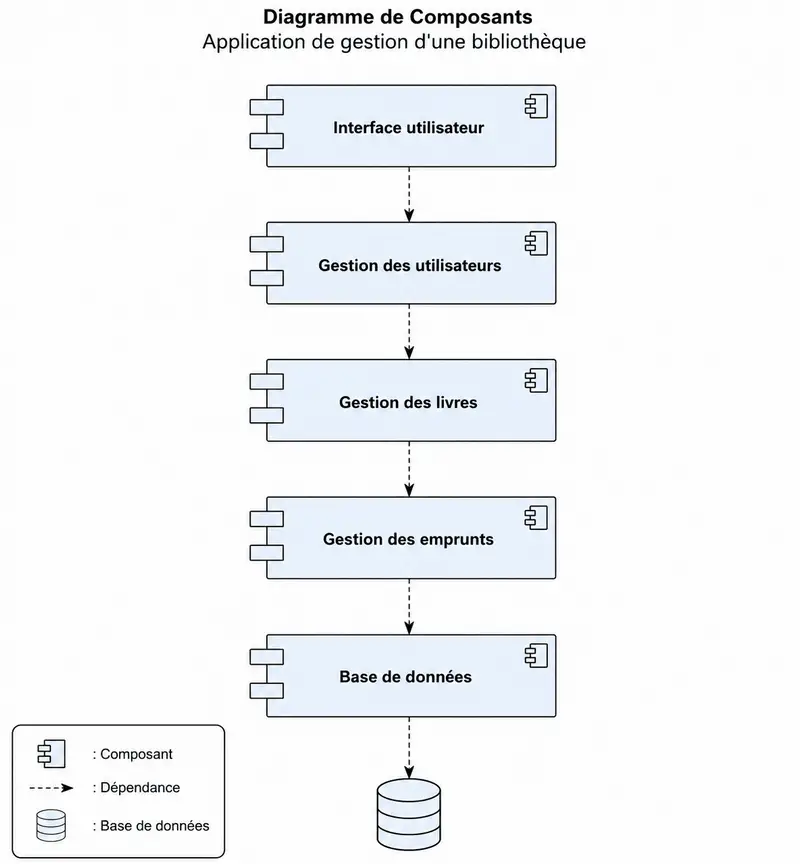

Exercice 1: Application de gestion d’une bibliothèque

Une bibliothèque souhaite développer une application permettant aux utilisateurs de rechercher et d’emprunter des livres. Le système contient les composants suivants :

Interface utilisateur
Gestion des utilisateurs
Gestion des livres
Gestion des emprunts
Base de données

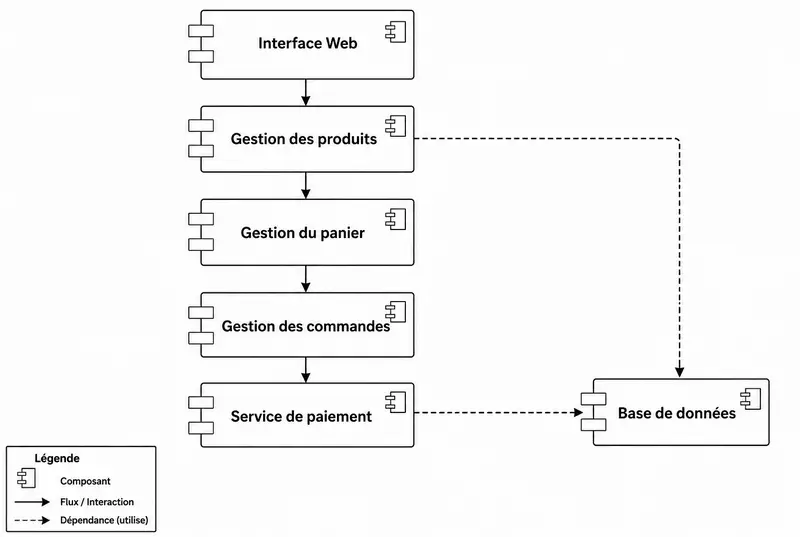

Exercice 2: Site de commerce électronique

Un site de commerce électronique contient :

Interface Web
Gestion des produits
Gestion du panier
Gestion des commandes
Service de paiement
Base de données

Le composant Gestion des commandes utilise le composant Service de paiement.

Le composant Gestion des produits utilise la Base de données.

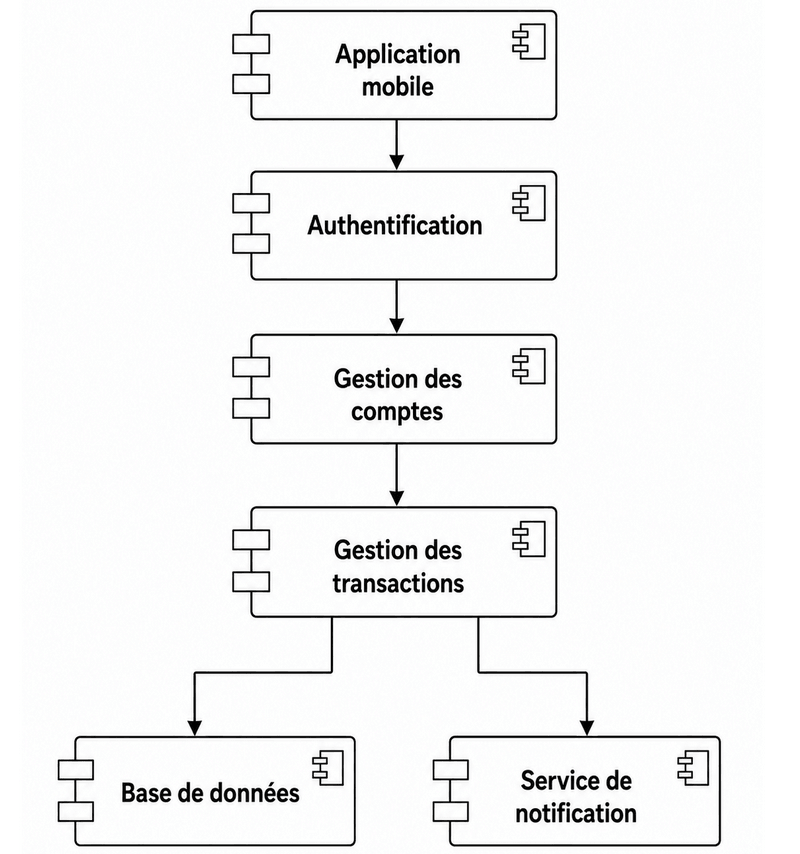

Exercice 3: Application bancaire

Une banque souhaite développer une application permettant aux clients de consulter leur compte et d’effectuer des opérations. Les composants sont :

Application mobile
Authentification
Gestion des comptes
Gestion des transactions
Service de notification
Base de données

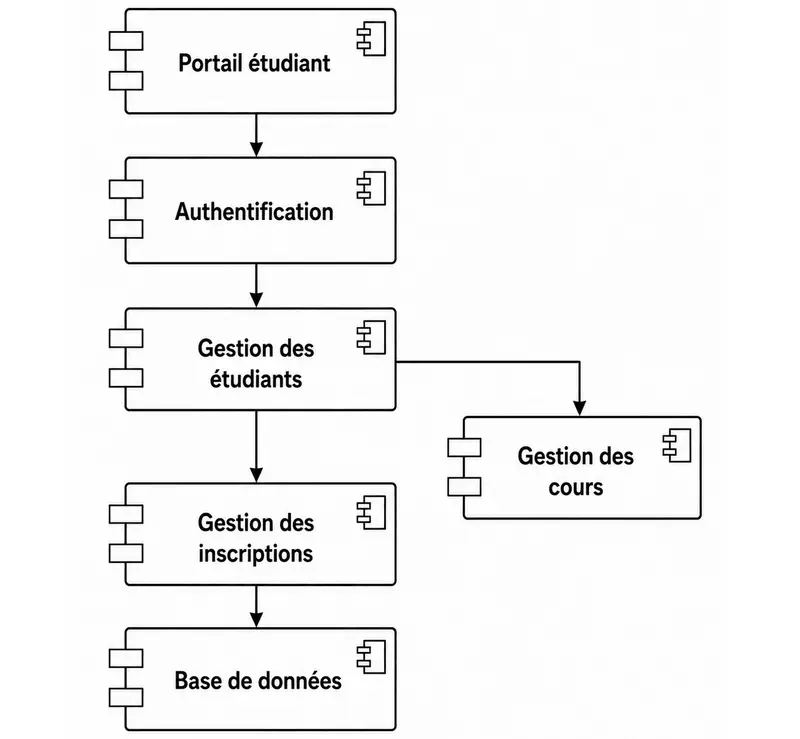

Exercice 4: Système universitaire

Une université souhaite créer un portail permettant aux étudiants de gérer leurs inscriptions. Le système contient :

Portail étudiant
Authentification
Gestion des étudiants
Gestion des cours
Gestion des inscriptions
Base de données

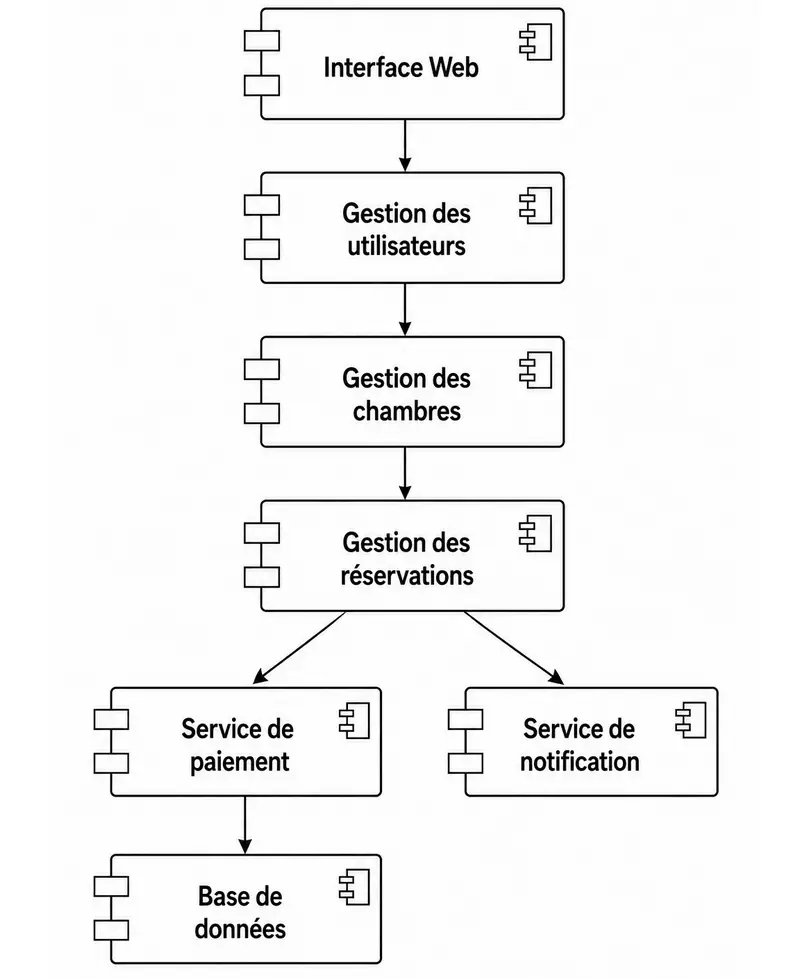

Exercice 5: Application de réservation d’hôtel

Une plateforme permet aux utilisateurs de réserver une chambre. Les composants sont :

Interface Web
Gestion des utilisateurs
Gestion des chambres
Gestion des réservations
Service de paiement
Service de notification
Base de données

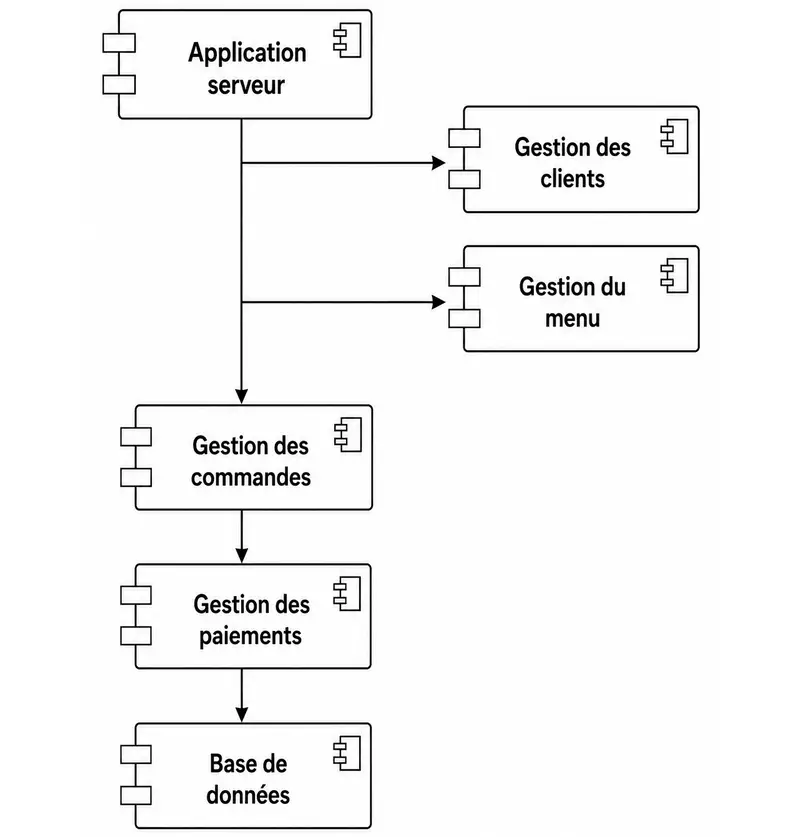

Exercice 6: Système de gestion d’un restaurant

Un restaurant utilise une application pour gérer les commandes. Les composants sont :

Application serveur
Gestion des clients
Gestion du menu
Gestion des commandes
Gestion des paiements
Base de données

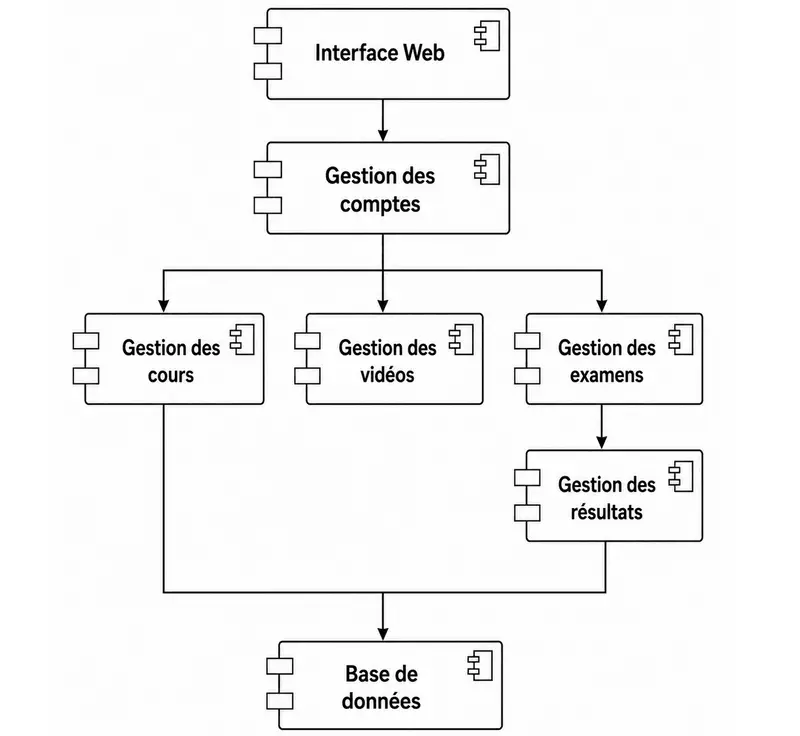

Exercice 7: Plateforme de formation en ligne

Une plateforme permet aux étudiants de suivre des cours en ligne. Elle contient :

Interface Web
Gestion des comptes
Gestion des cours
Gestion des vidéos
Gestion des examens
Gestion des résultats
Base de données

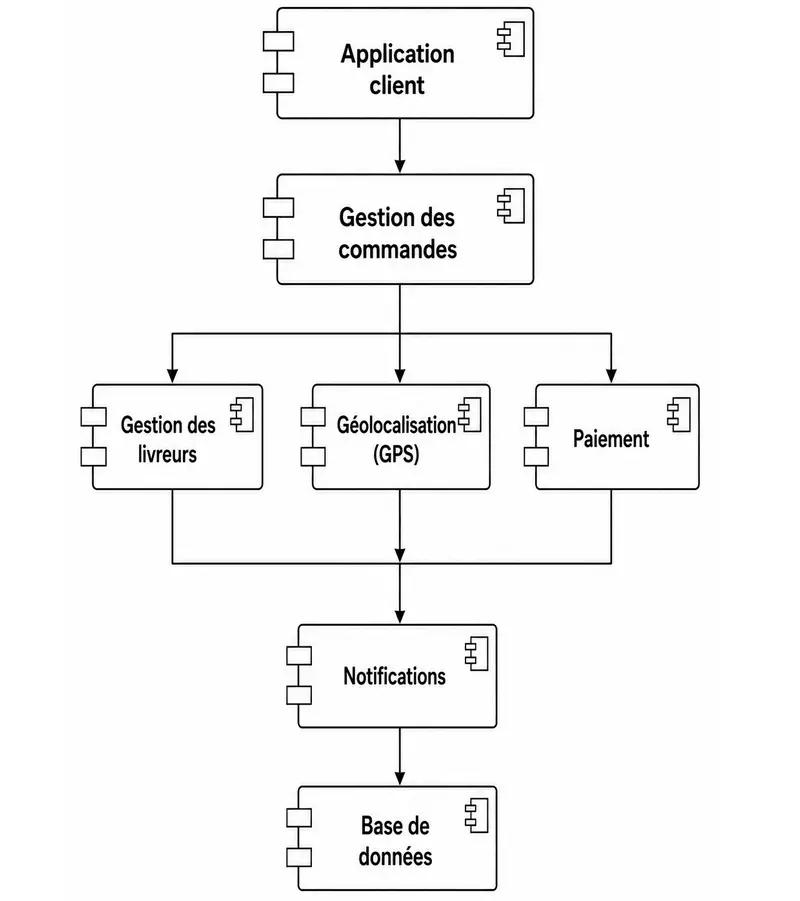

Exercice 8: Application de livraison

Une entreprise souhaite créer une plateforme de livraison. Les composants sont :

Application client
Gestion des commandes
Gestion des livreurs
Géolocalisation
Paiement
Notifications
Base de données

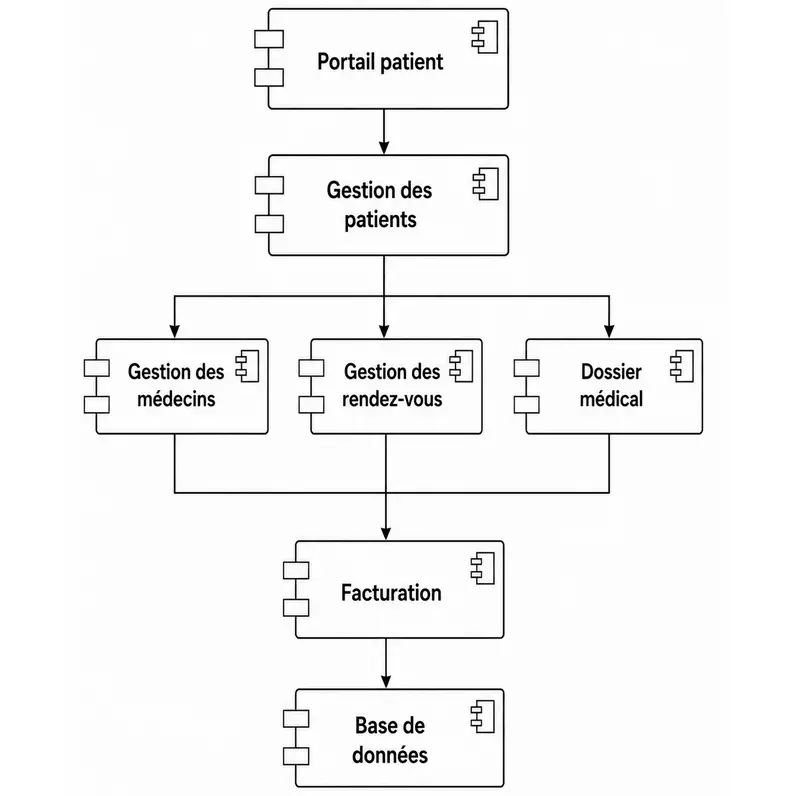

Exercice 9: Système de gestion d’un hôpital

Un hôpital souhaite informatiser ses services. Les composants sont :

Portail patient
Gestion des patients
Gestion des médecins
Gestion des rendez-vous
Dossier médical
Facturation
Base de données

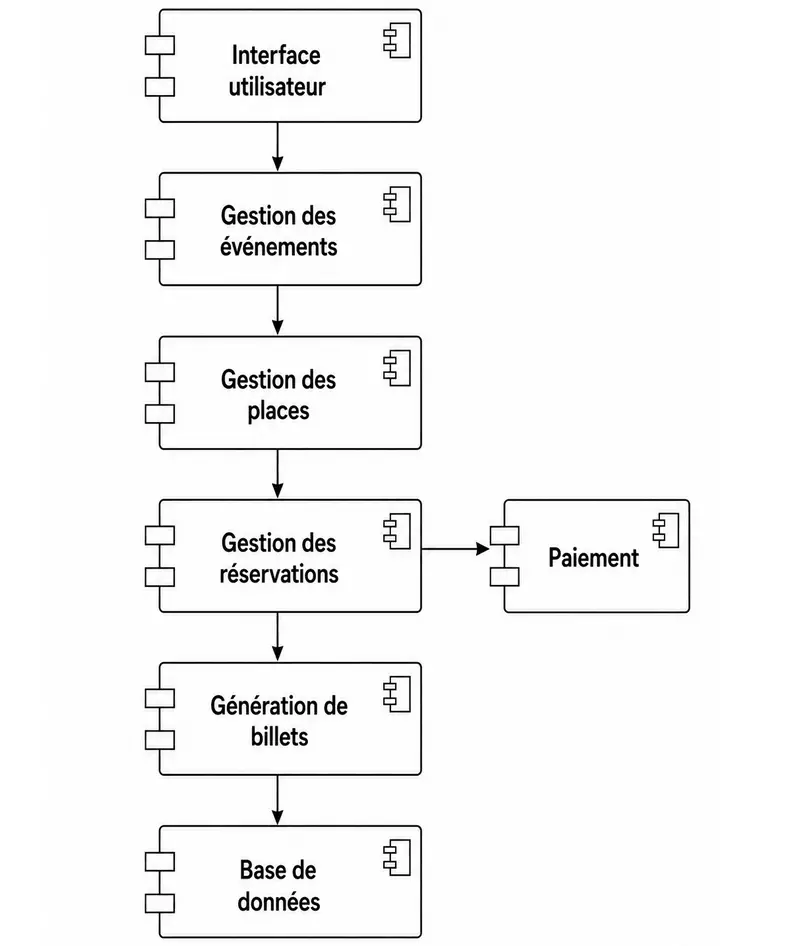

Exercice 10: Système de réservation de billets

Une plateforme permet de réserver des billets pour des événements. Les composants :

Interface utilisateur
Gestion des événements
Gestion des places
Gestion des réservations
Paiement
Génération de billets
Base de données

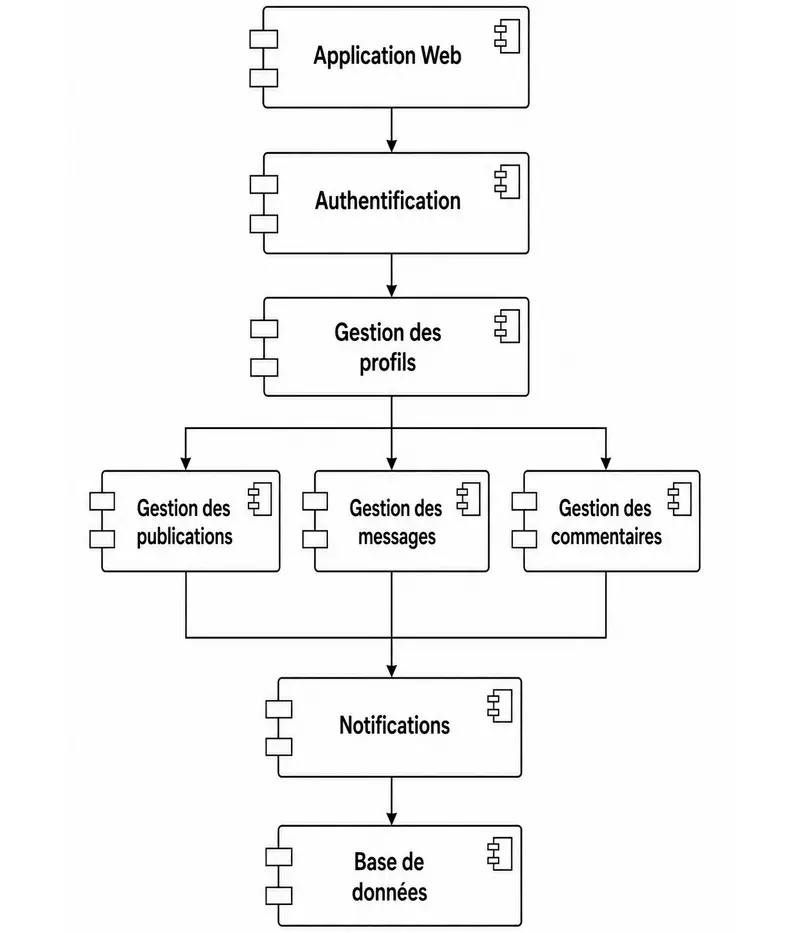

Exercice 11: Réseau social

Un réseau social contient les composants :

Application Web
Authentification
Gestion des profils
Gestion des publications
Gestion des commentaires
Gestion des messages
Notifications
Base de données

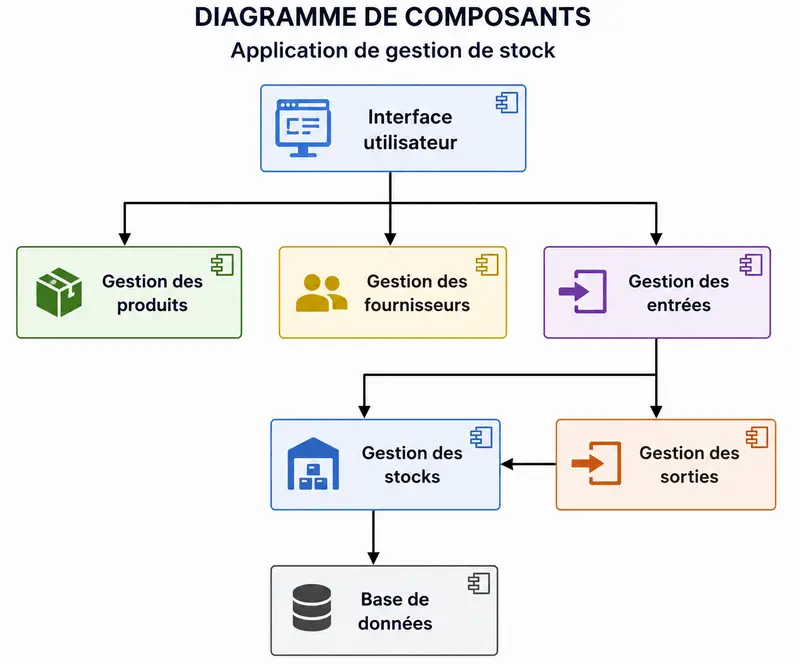

Exercice 12: Application de gestion de stock

Une entreprise souhaite gérer son stock. Les composants sont :

Interface utilisateur
Gestion des produits
Gestion des fournisseurs
Gestion des entrées
Gestion des sorties
Gestion des stocks
Base de données

Exercice 13: Plateforme de visioconférence

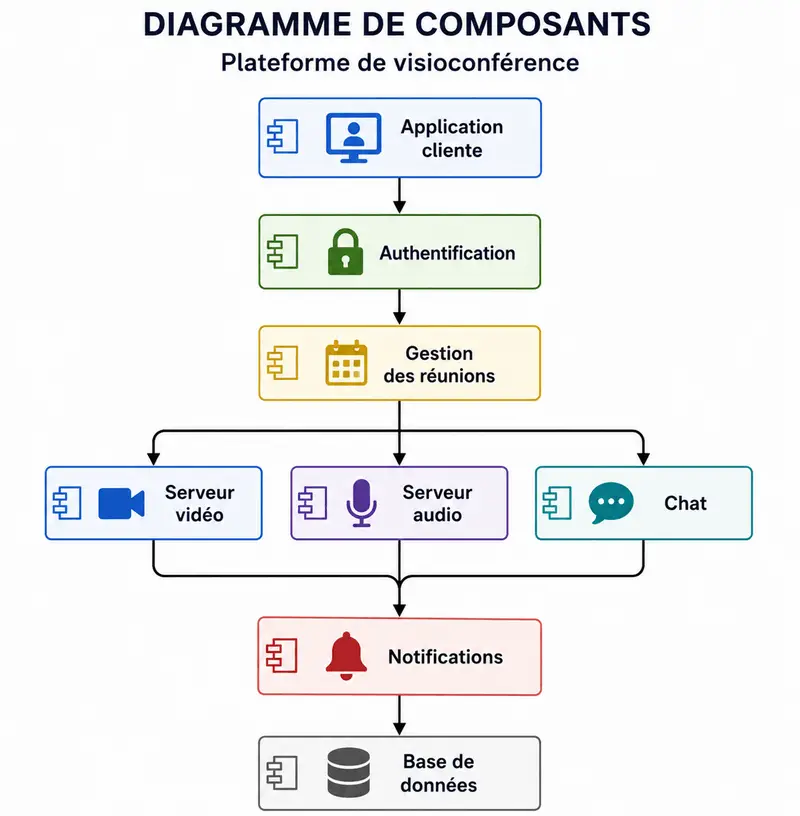

Une application permet aux utilisateurs de participer à des réunions vidéo. Les composants sont :

Application cliente
Authentification
Gestion des réunions
Serveur vidéo
Serveur audio
Chat
Notifications
Base de données

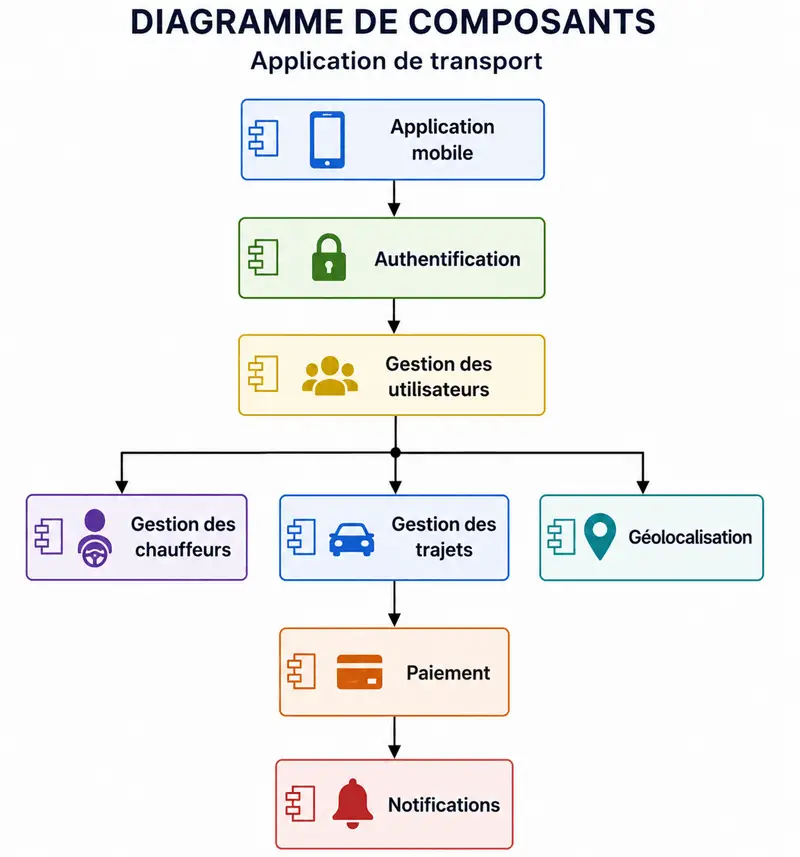

Exercice 14: Application de transport

Une application permet aux utilisateurs de réserver un trajet. Les composants sont :

Application mobile
Authentification
Gestion des utilisateurs
Gestion des chauffeurs
Gestion des trajets
Géolocalisation
Paiement
Notifications

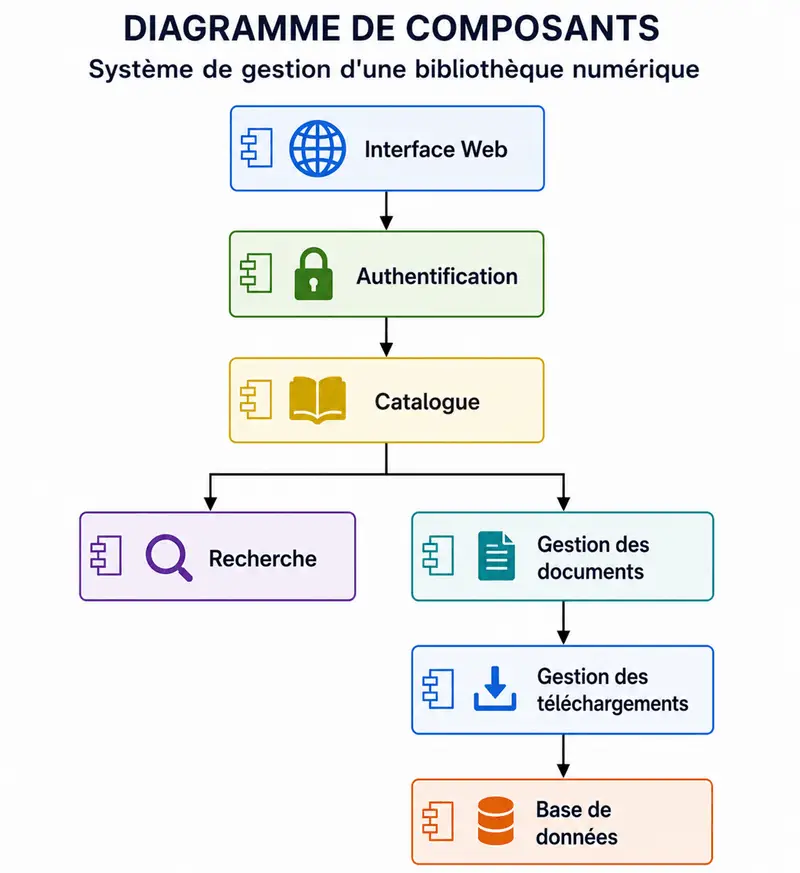

Exercice 15: Système de gestion d’une bibliothèque numérique

Une bibliothèque numérique permet aux utilisateurs de consulter et télécharger des documents. Les composants sont :

Interface Web
Authentification
Catalogue
Recherche
Gestion des documents
Gestion des téléchargements
Base de données

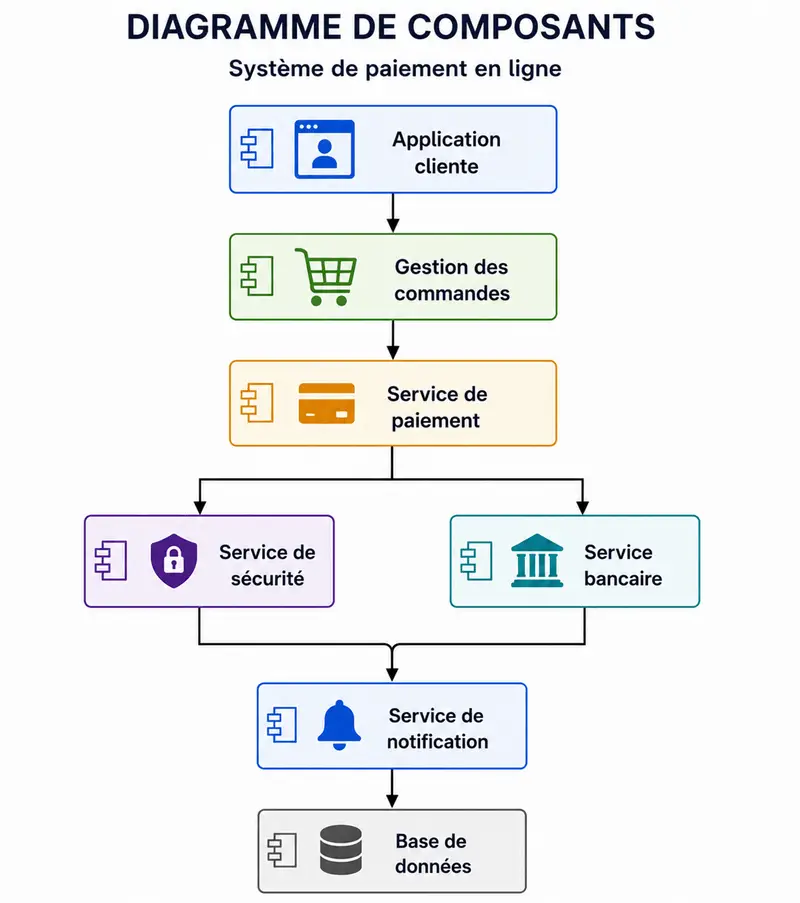

Exercice 16: Système de paiement en ligne

Un système de paiement permet aux utilisateurs de payer une commande. Les composants sont :

Application cliente
Gestion des commandes
Service de paiement
Service bancaire
Service de sécurité
Service de notification
Base de données

Exercice 17: Plateforme de recrutement

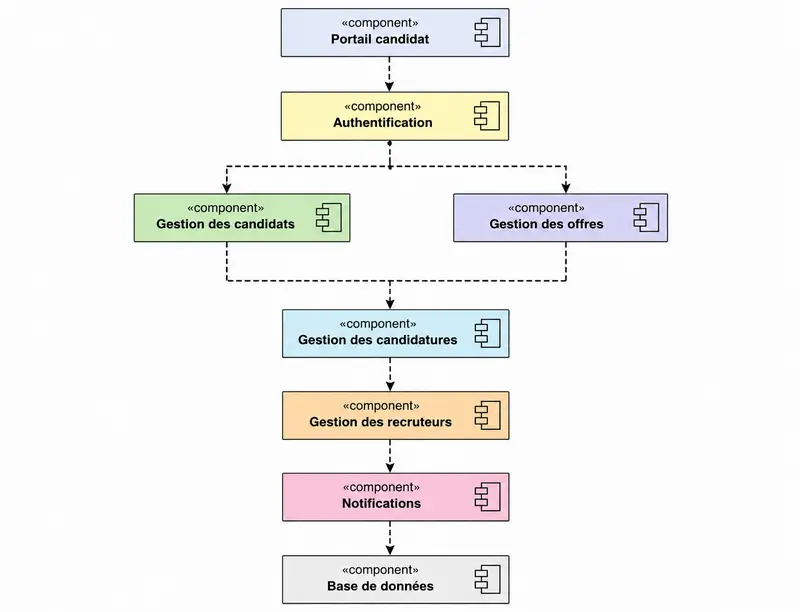

Une plateforme permet aux candidats de rechercher des offres d’emploi. Les composants sont :

Portail candidat
Authentification
Gestion des candidats
Gestion des offres
Gestion des candidatures
Gestion des recruteurs
Notifications
Base de données

Exercice 18: Application de streaming

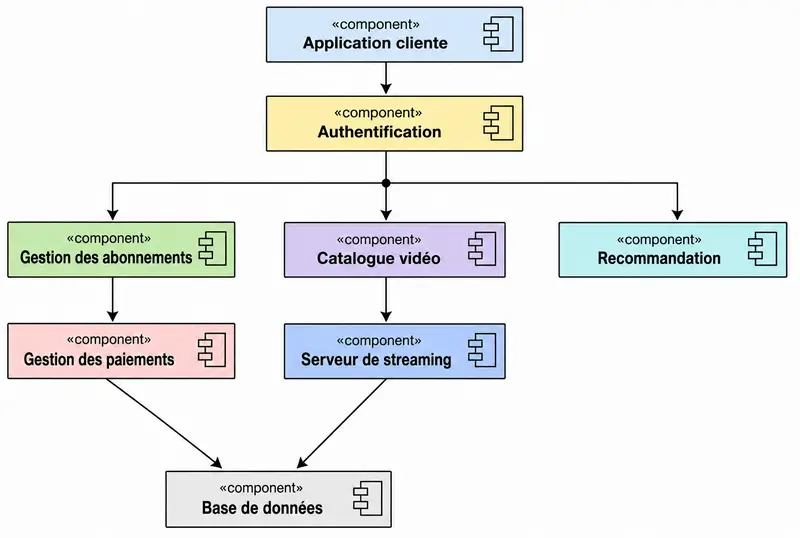

Une plateforme permet aux utilisateurs de regarder des vidéos. Les composants sont :

Application cliente
Authentification
Gestion des abonnements
Catalogue vidéo
Serveur de streaming
Gestion des paiements
Recommandation
Base de données

Exercice 19: Système de gestion d’une université

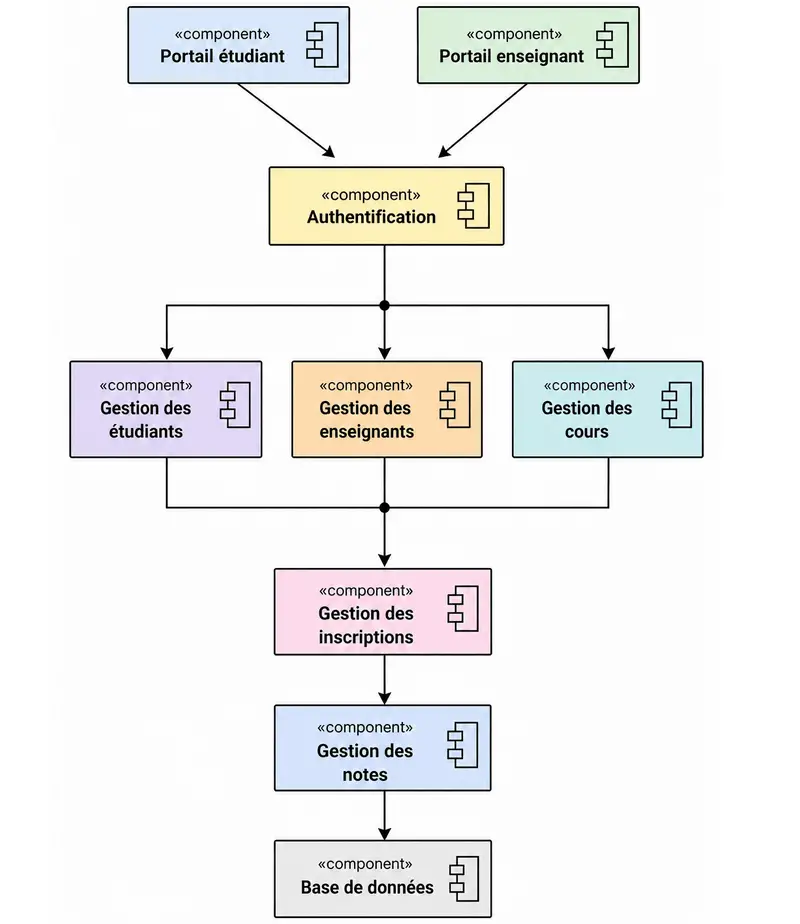

Une université souhaite mettre en place une architecture modulaire. Les composants sont :

Portail étudiant
Portail enseignant
Authentification
Gestion des étudiants
Gestion des enseignants
Gestion des cours
Gestion des notes
Gestion des inscriptions
Base de données

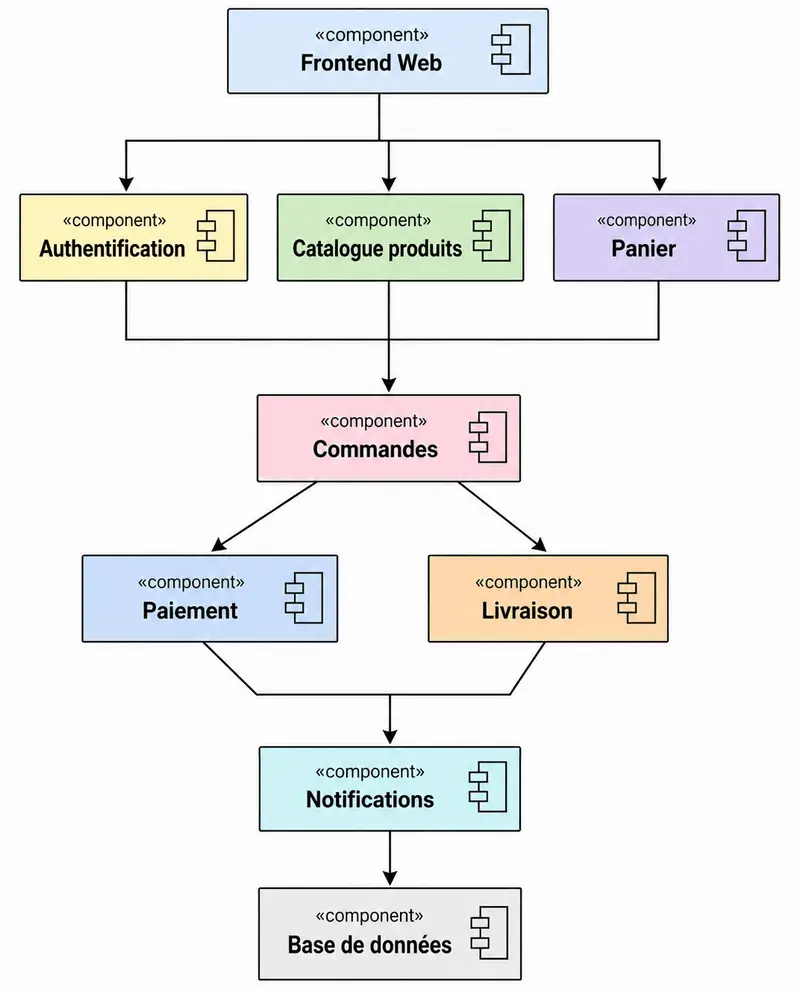

Exercice 20: Plateforme e-commerce complète

Une plateforme de commerce électronique est composée de plusieurs services :

Frontend Web
Authentification
Catalogue produits
Panier
Commandes
Paiement
Livraison
Notifications
Base de données

Le frontend communique avec les différents services.

Le service de commande utilise le paiement et la livraison.

Exercice 21: Application bancaire distribuée

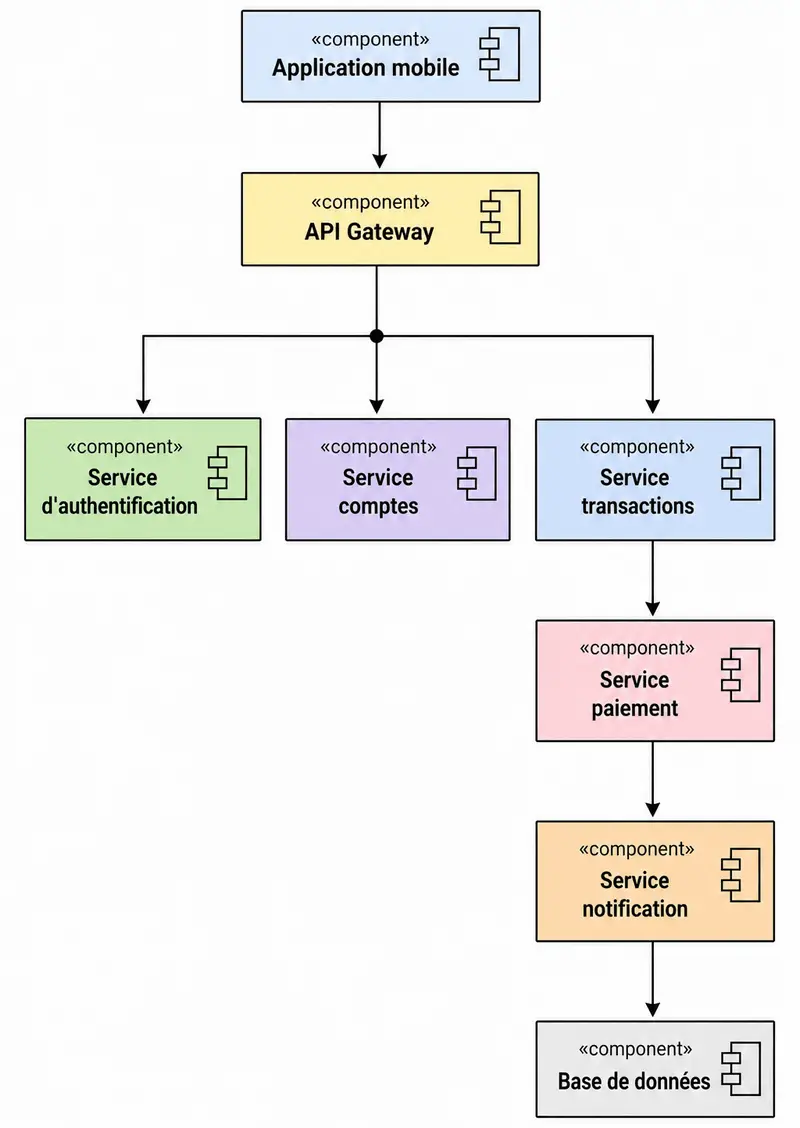

Une banque utilise une architecture distribuée comprenant :

Application mobile
API Gateway
Service d’authentification
Service comptes
Service transactions
Service paiement
Service notification
Base de données

Exercice 22: Plateforme de livraison avec services externes

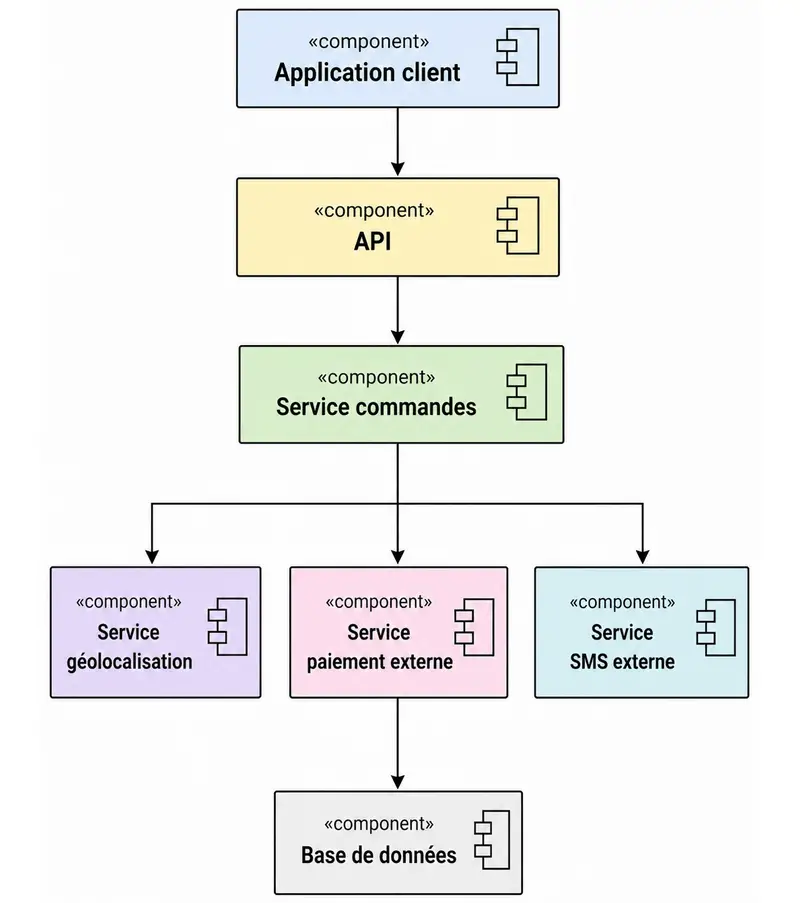

Une plateforme de livraison utilise :

Application client
API
Service commandes
Service géolocalisation
Service paiement externe
Service SMS externe
Base de données

Exercice 23: Système de gestion d’un aéroport

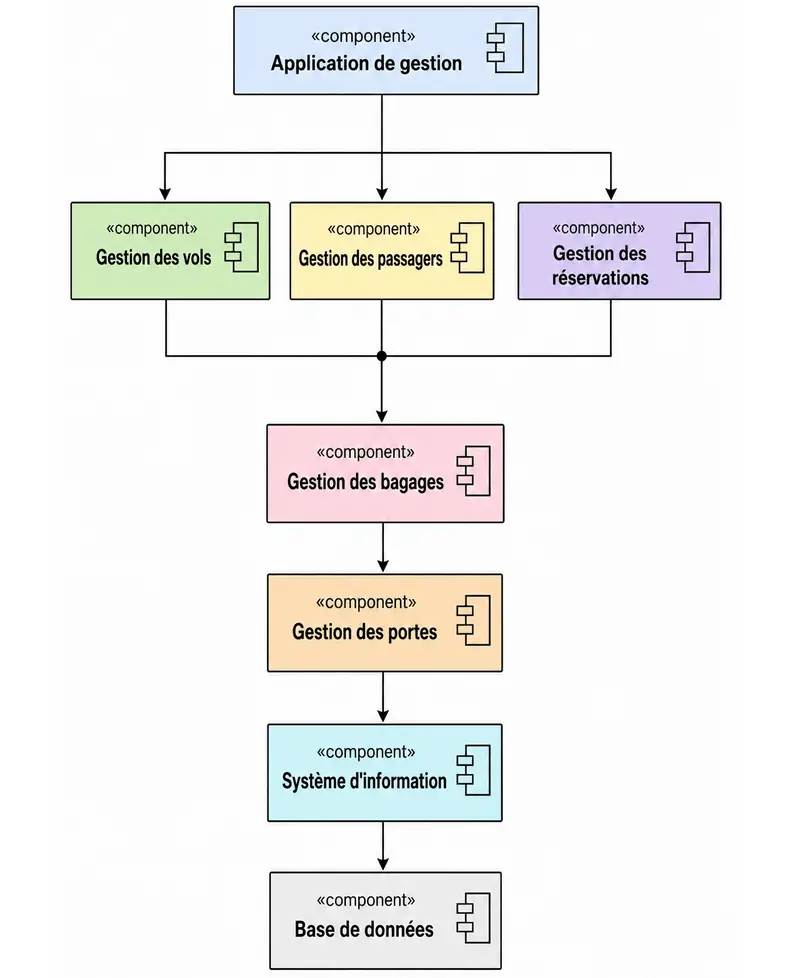

Un aéroport utilise :

Application de gestion
Gestion des vols
Gestion des passagers
Gestion des réservations
Gestion des bagages
Gestion des portes
Système d’information
Base de données

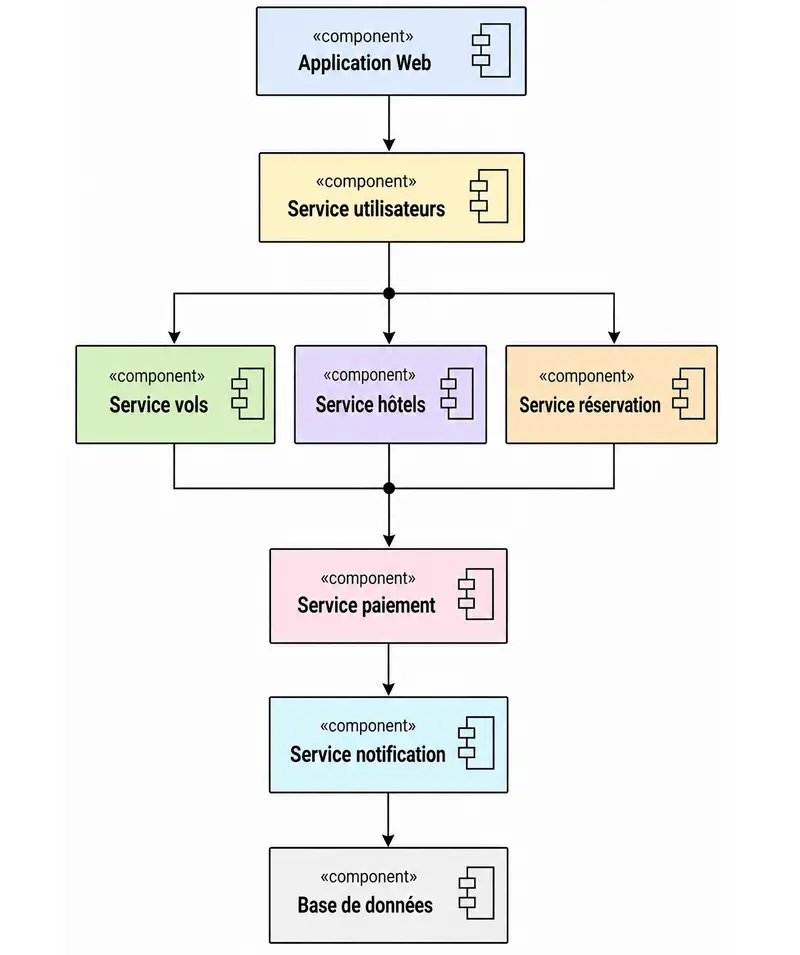

Exercice 24: Plateforme de réservation de voyages

Une plateforme permet de réserver un voyage. Les composants sont :

Application Web
Service utilisateurs
Service vols
Service hôtels
Service réservation
Service paiement
Service notification
Base de données

Exercice 25: Architecture complète d’une plateforme e-learning

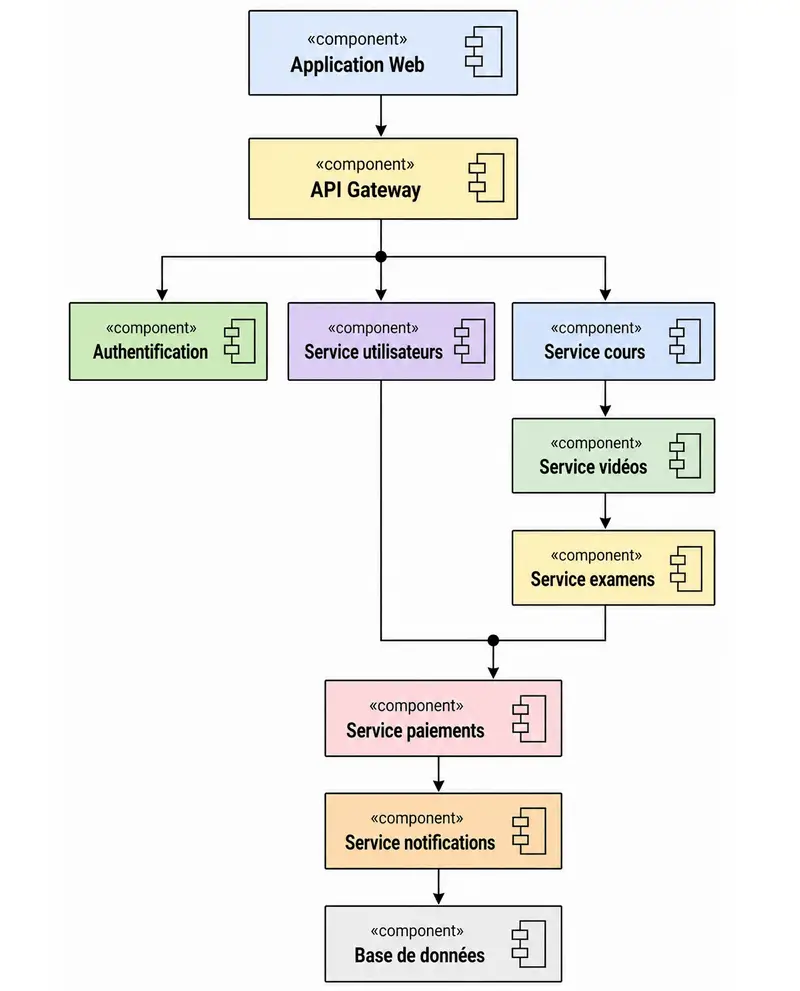

Une plateforme e-learning moderne est composée de :

Application Web
API Gateway
Authentification
Service utilisateurs
Service cours
Service vidéos
Service examens
Service paiements
Service notifications
Base de données

Le système doit permettre aux utilisateurs de suivre des cours, regarder des vidéos, passer des examens et effectuer des paiements.
