Exercices Corrigés UML: Diagramme de Déploiement

Avec des exercices corrigés en UML sur les diagrammes de déploiement, vous pratiquerez divers concepts sur les diagrammes de déploiement. Vous commencerez par des exercices de base à des exercices plus avancés. La solution est fournie pour chaque exercice. Vous devez essayer de résoudre chaque problème par vous-même avant de vérifier la solution. Si vous avez des questions concernant chaque exercice, nous vous encourageons à les poster sur notre forum.

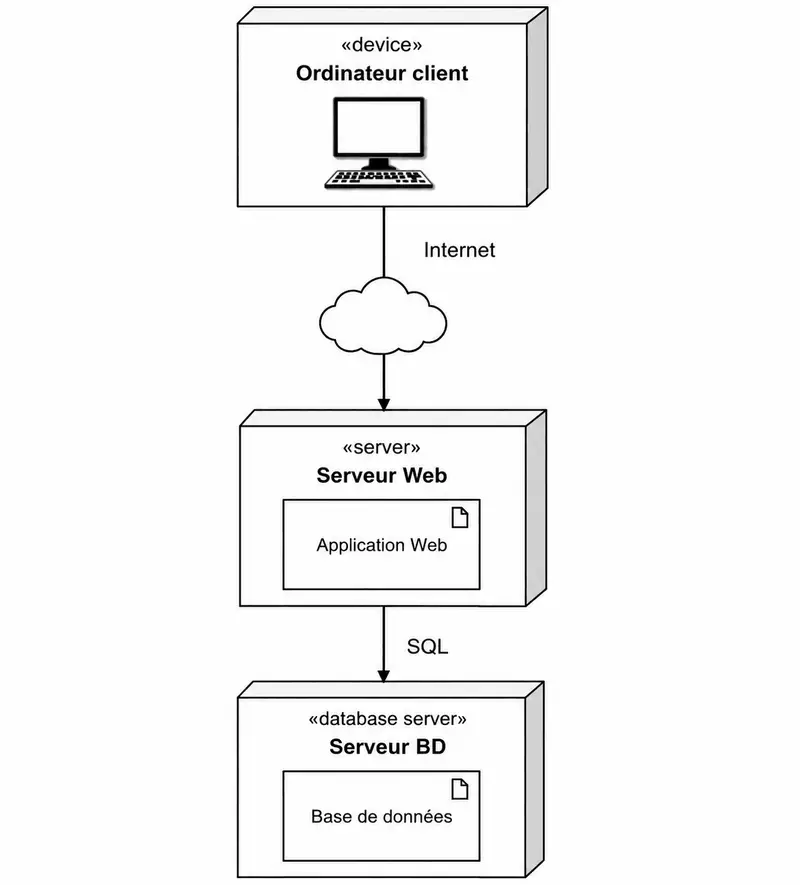

Exercice 1: Site Web simple

Un site Web est composé de :

• Un ordinateur client.
• Un serveur Web.
• Un serveur de base de données.

Le client accède au serveur Web via Internet. Le serveur Web communique avec la base de données.

Corrigé

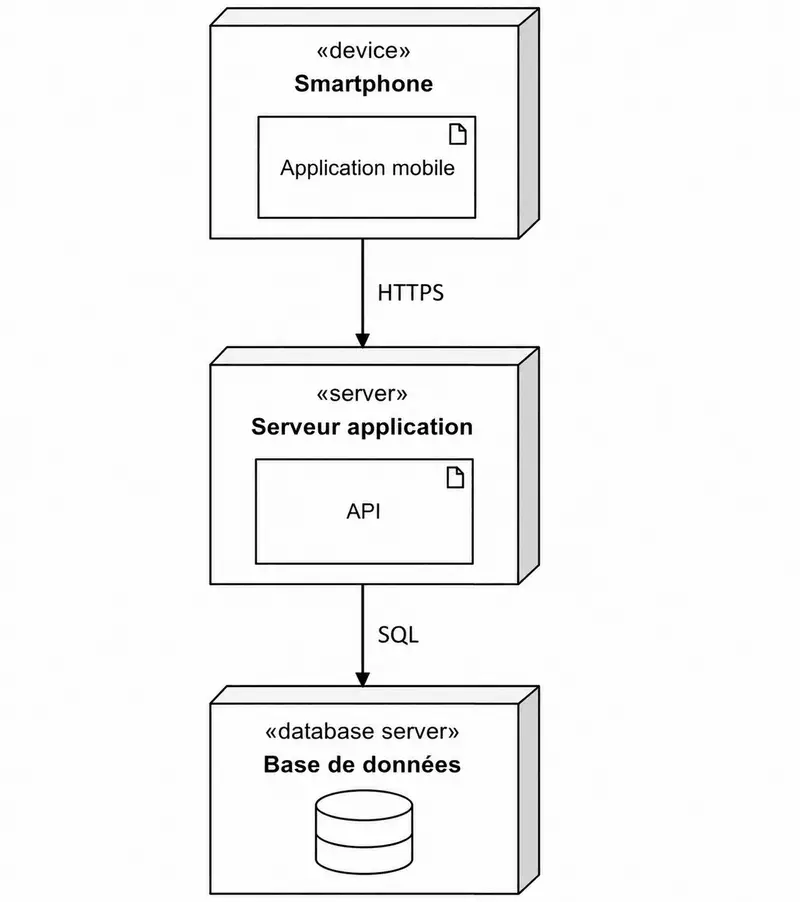

Exercice 2: Application mobile

Une application mobile communique avec un serveur d’application.

Le serveur d’application utilise une base de données.

Corrigé

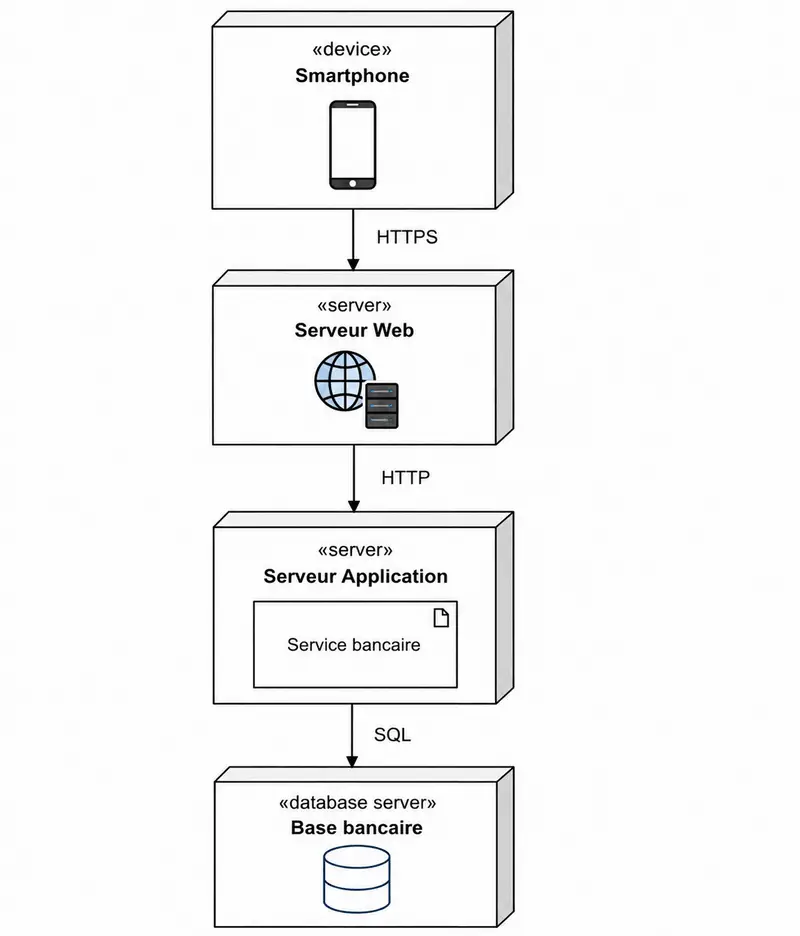

Exercice 3: Application bancaire

Une banque utilise :

• Un smartphone client.
• Un serveur Web.
• Un serveur d’application.
• Un serveur de base de données.

Le smartphone communique avec le serveur Web en HTTPS.

Le serveur Web communique avec le serveur d’application.

Le serveur d’application accède à la base de données.

Corrigé

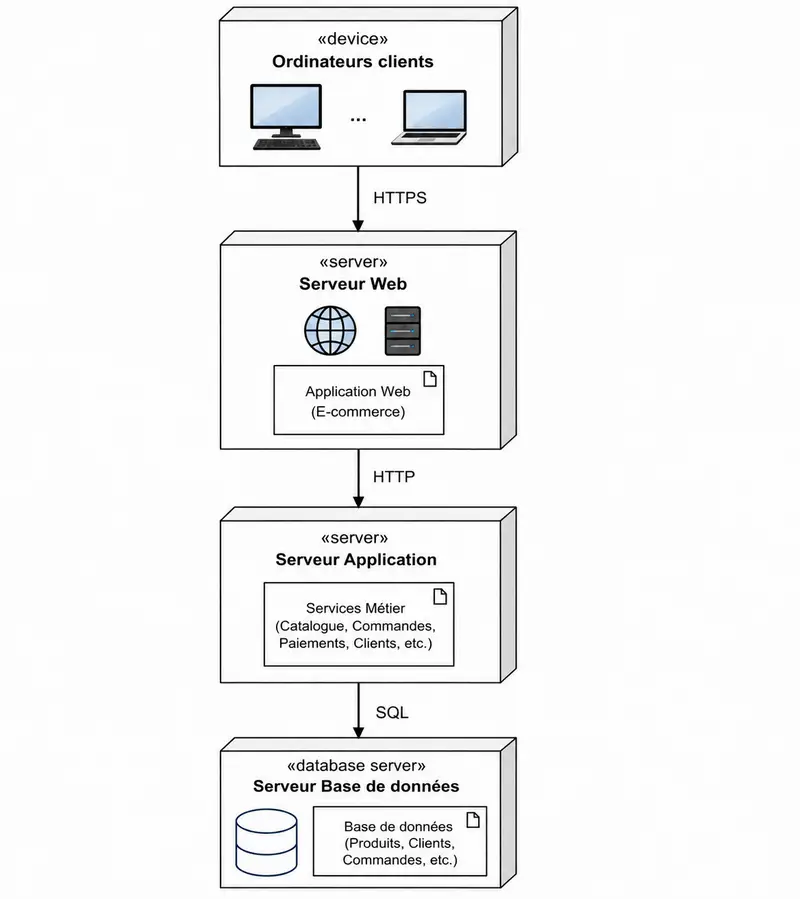

Exercice 4: Plateforme e-commerce

Un site de commerce électronique possède :

• Des ordinateurs clients.
• Un serveur Web.
• Un serveur d’application.
• Un serveur de base de données.

L’application Web permet aux clients de consulter les produits et de passer des commandes.

Corrigé

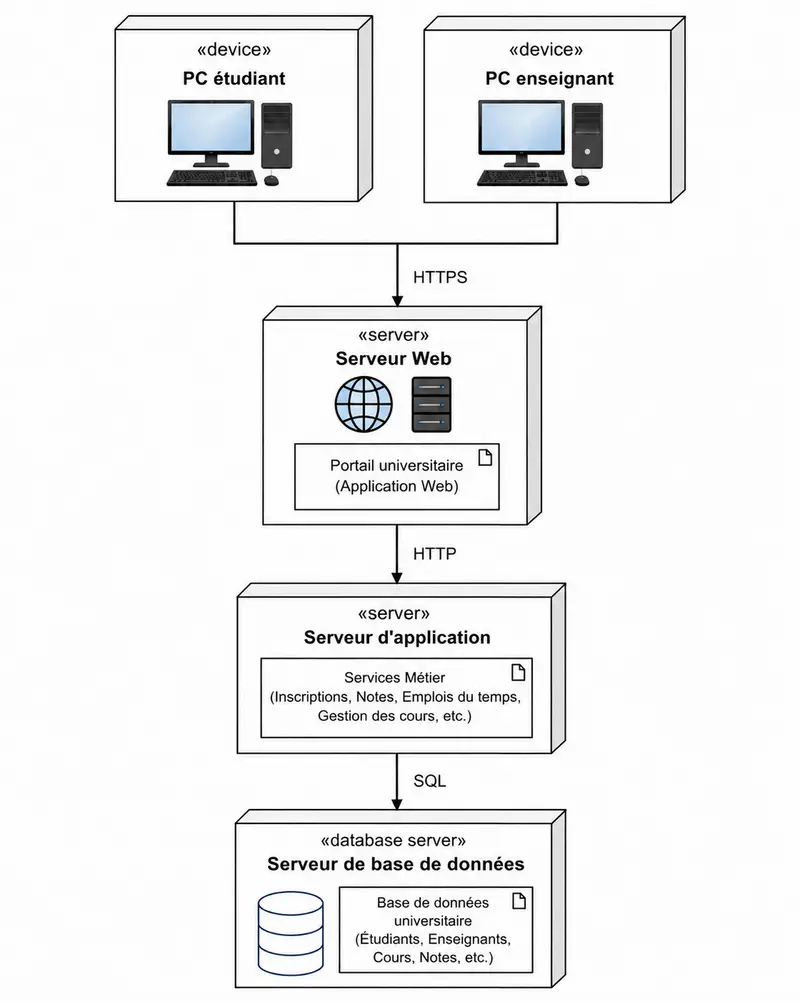

Exercice 5: Système universitaire

Une université dispose de :

• Ordinateurs étudiants.
• Ordinateurs enseignants.
• Serveur Web.
• Serveur d’application.
• Serveur de base de données.

Les étudiants et enseignants accèdent au portail universitaire.

Corrigé

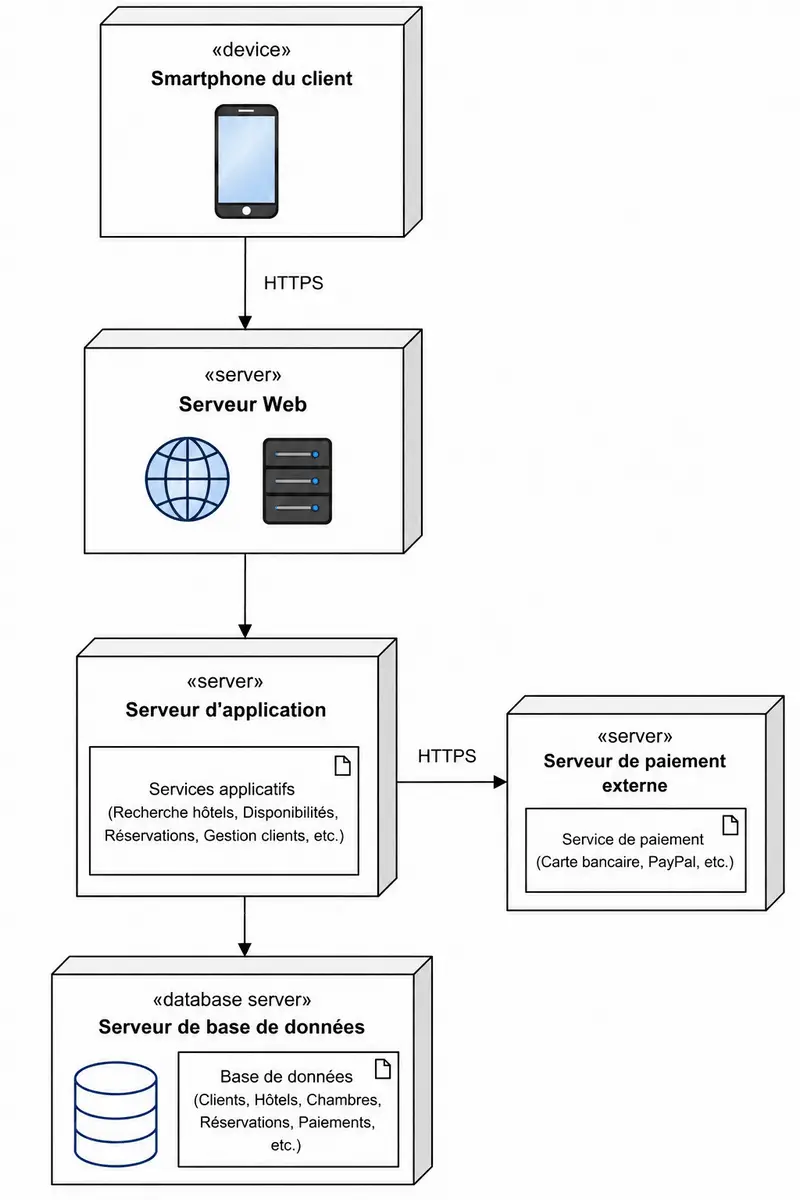

Exercice 6: Application de réservation d’hôtel

Une plateforme de réservation comprend :

• Smartphone du client.
• Serveur Web.
• Serveur d’application.
• Serveur de base de données.
• Serveur de paiement externe.

Corrigé

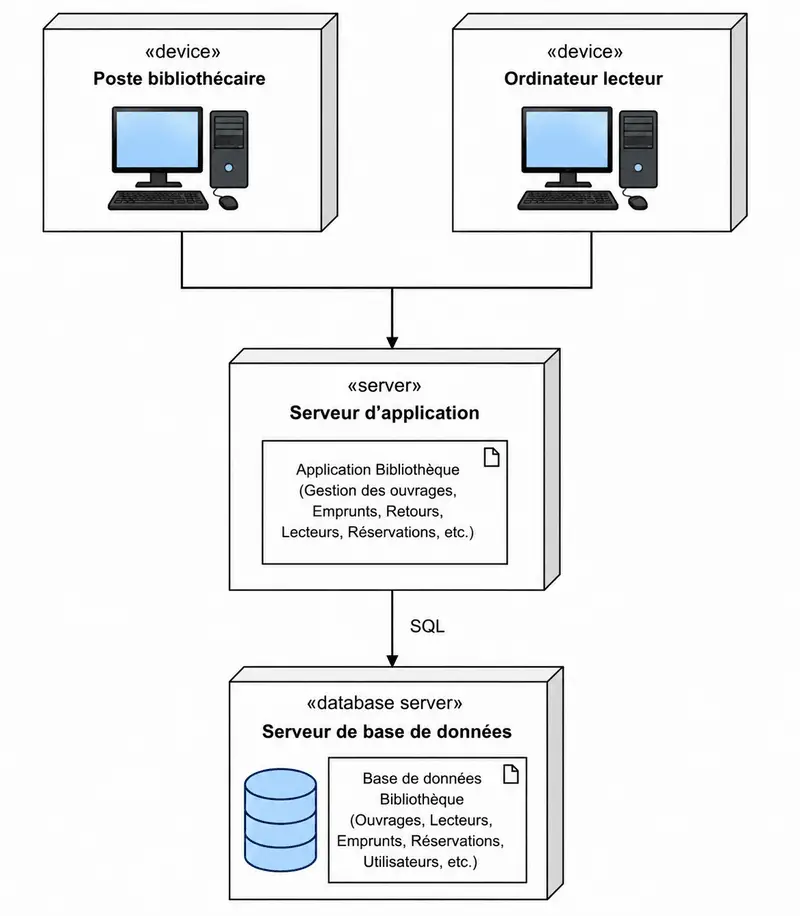

Exercice 7: Application de bibliothèque

Une bibliothèque utilise :

• Postes des bibliothécaires.
• Ordinateurs des lecteurs.
• Serveur d’application.
• Serveur de base de données.

Corrigé

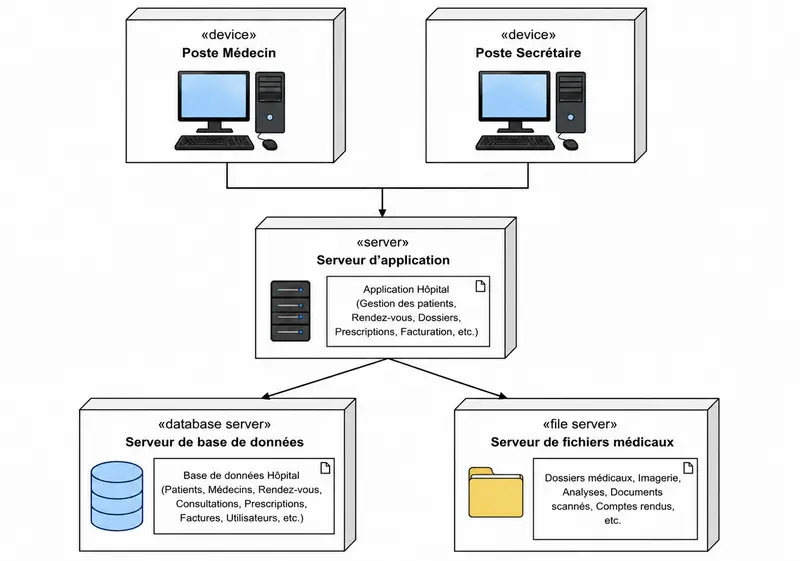

Exercice 8: Système de gestion d’un hôpital

Un hôpital possède :

• Postes des médecins.
• Postes des secrétaires.
• Serveur d’application.
• Serveur de base de données.
• Serveur de fichiers médicaux.

Corrigé

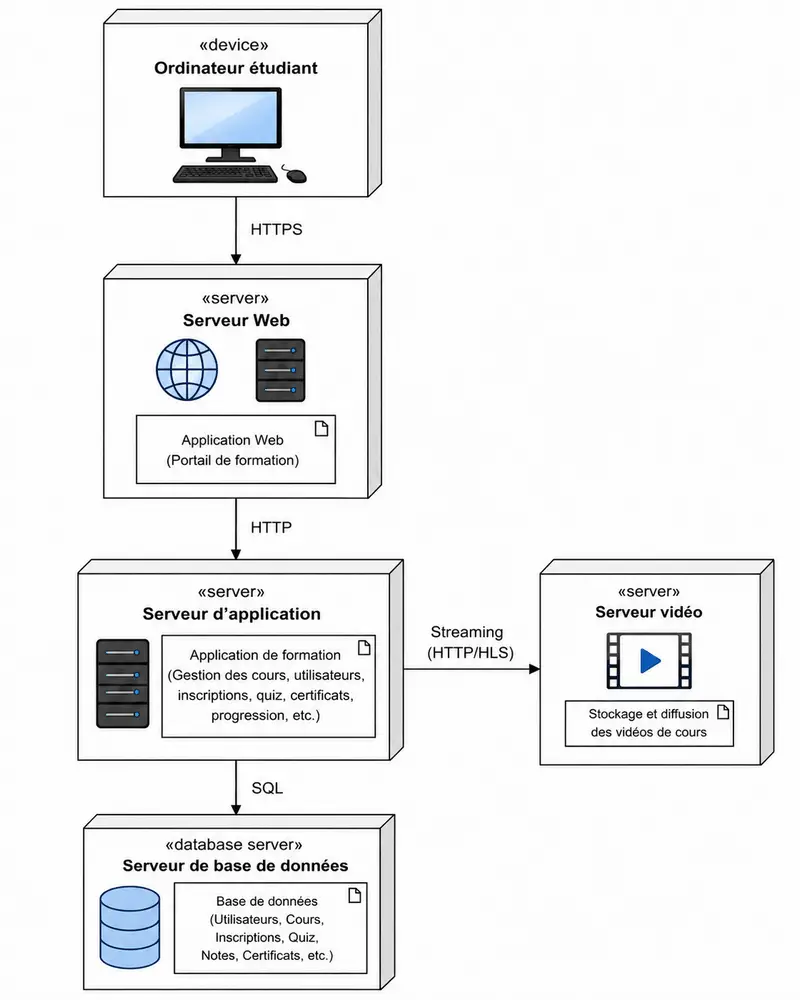

Exercice 9: Plateforme de formation en ligne

Une plateforme contient :

• Ordinateur étudiant.
• Serveur Web.
• Serveur d’application.
• Serveur vidéo.
• Serveur de base de données.

Corrigé

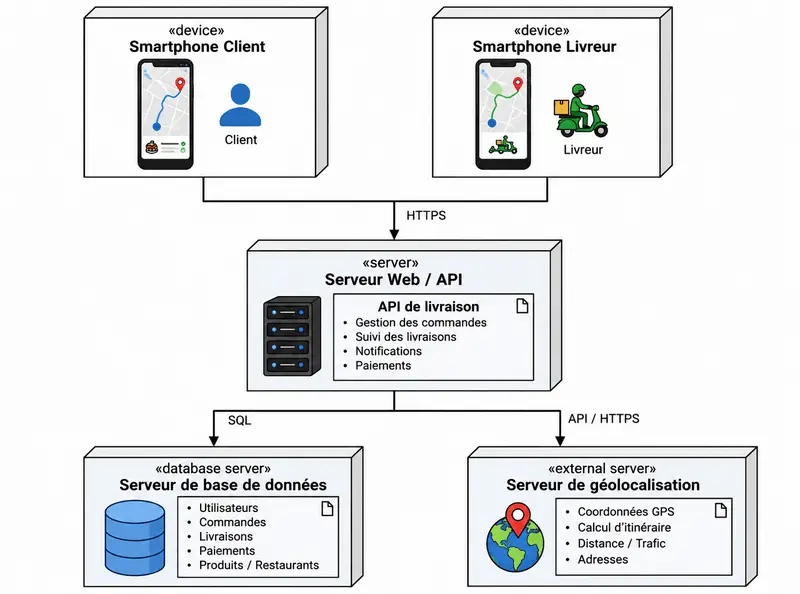

Exercice 10: Application de livraison

Une application de livraison comprend :

• Smartphone du client.
• Smartphone du livreur.
• Serveur Web/API.
• Serveur de base de données.
• Serveur de géolocalisation externe.

Corrigé

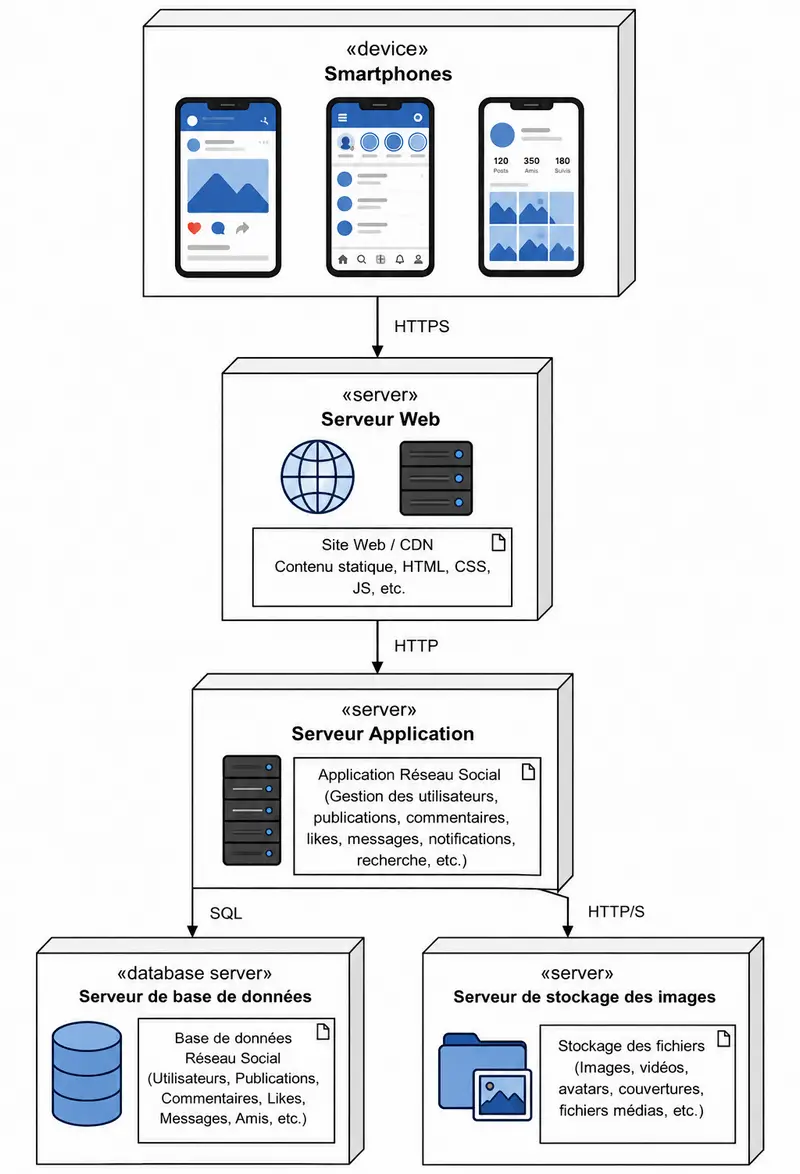

Exercice 11: Réseau social

Un réseau social est déployé sur :

• Smartphones.
• Serveur Web.
• Serveur d’application.
• Serveur de base de données.
• Serveur de stockage des images.

Corrigé

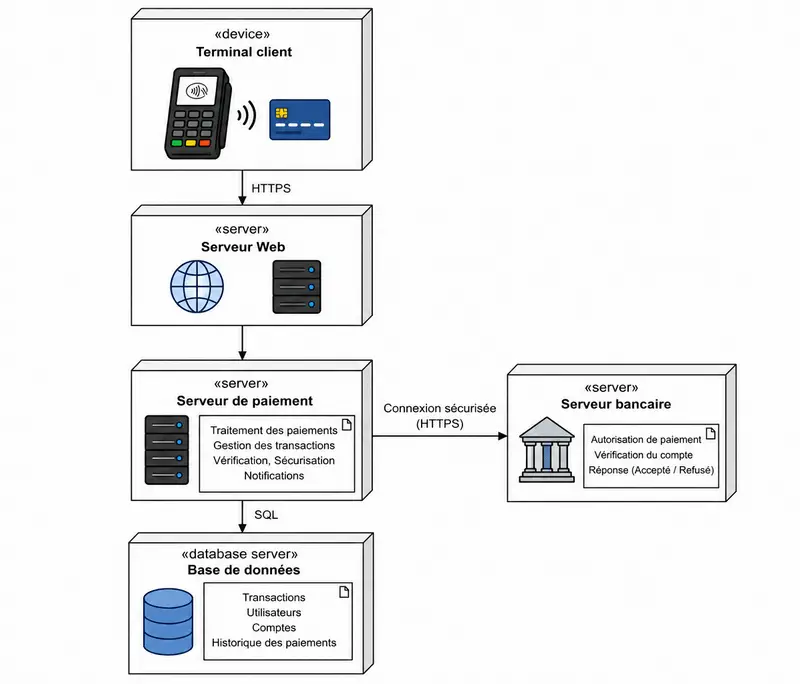

Exercice 12: Système de paiement

Un système de paiement possède :

• Terminal client.
• Serveur Web.
• Serveur de paiement.
• Serveur bancaire.
• Base de données.

Corrigé

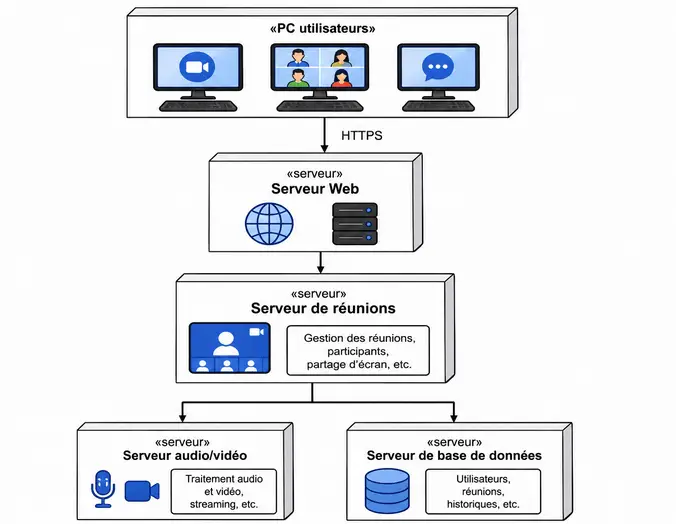

Exercice 13: Application de visioconférence

Une plateforme de visioconférence utilise :

• Ordinateurs des utilisateurs.
• Serveur Web.
• Serveur de réunions.
• Serveur audio/vidéo.
• Serveur de base de données.

Corrigé

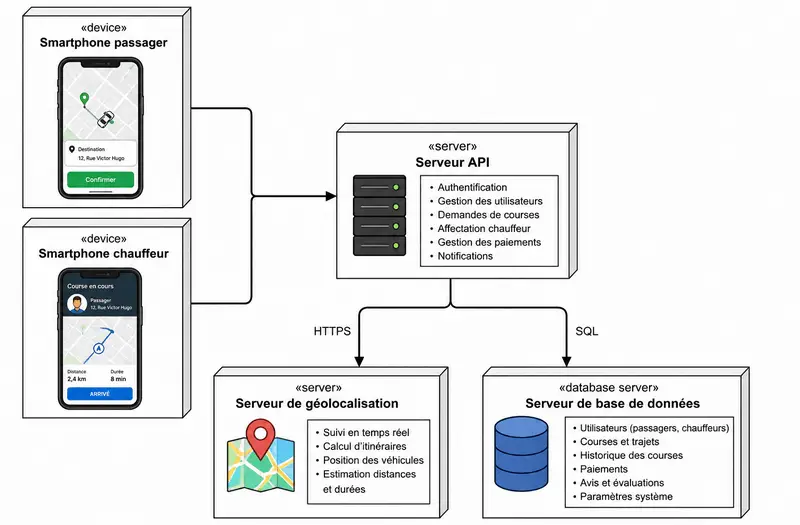

Exercice 14: Application de transport

Une application de transport comprend :

• Smartphone passager.
• Smartphone chauffeur.
• Serveur API.
• Serveur de géolocalisation.
• Serveur de base de données.

Corrigé

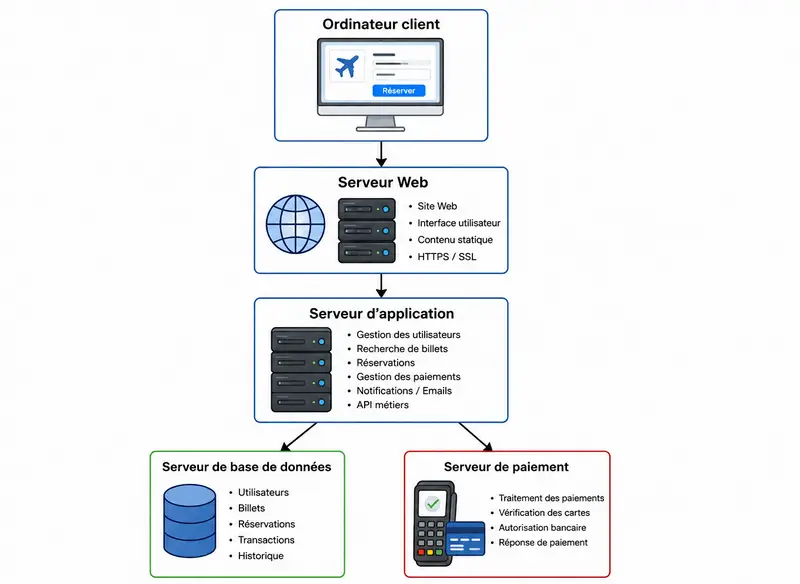

Exercice 15: Système de réservation de billets

Un système de réservation de billets est déployé sur :

• Ordinateur client.
• Serveur Web.
• Serveur d’application.
• Serveur de base de données.
• Serveur de paiement.

Corrigé

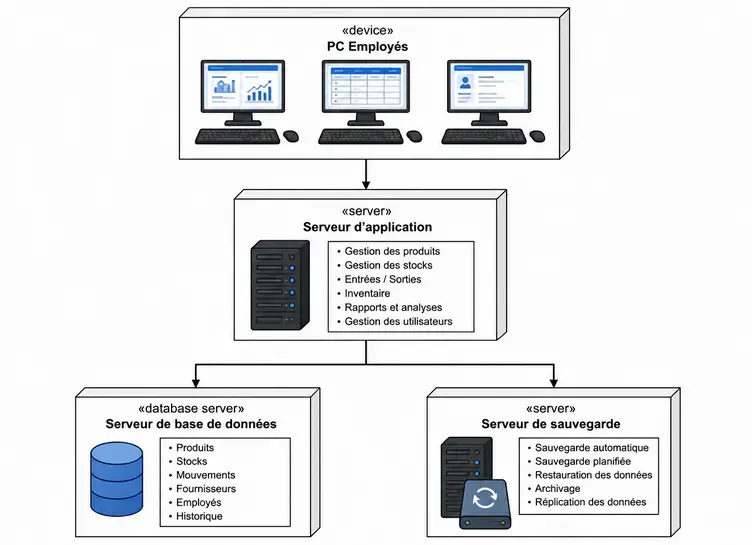

Exercice 16: Système de gestion de stock

Une entreprise possède :

• Postes des employés.
• Serveur d’application.
• Serveur de base de données.
• Serveur de sauvegarde.

Corrigé

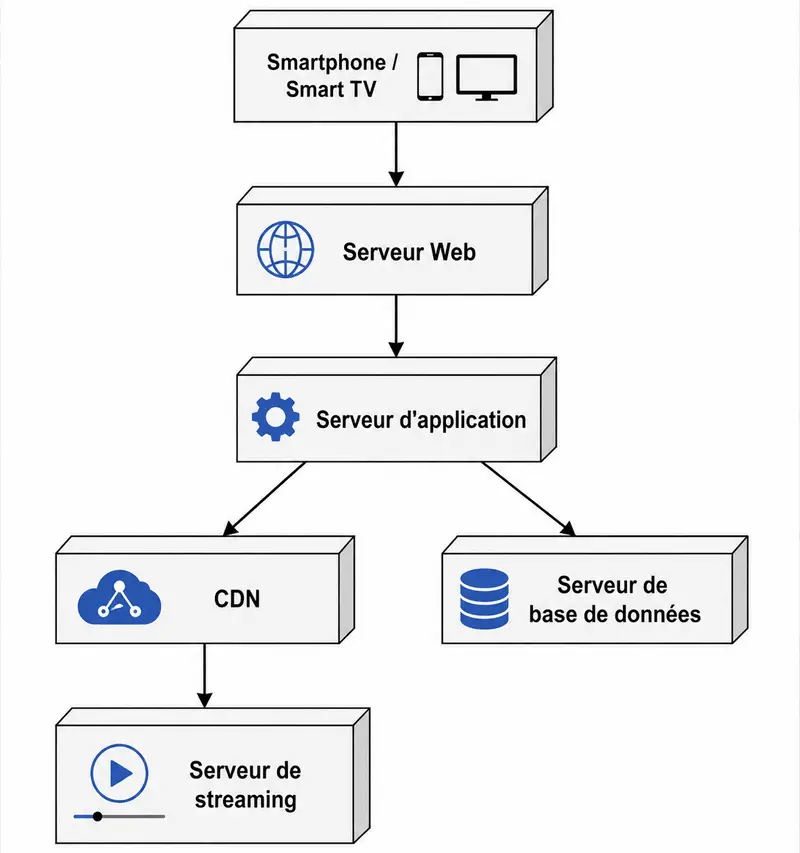

Exercice 17: Plateforme de streaming

Une plateforme vidéo est composée de :

• Smart TV / Smartphone.
• Serveur Web.
• Serveur d’application.
• Serveur de streaming.
• Serveur de base de données.
• CDN.

Corrigé

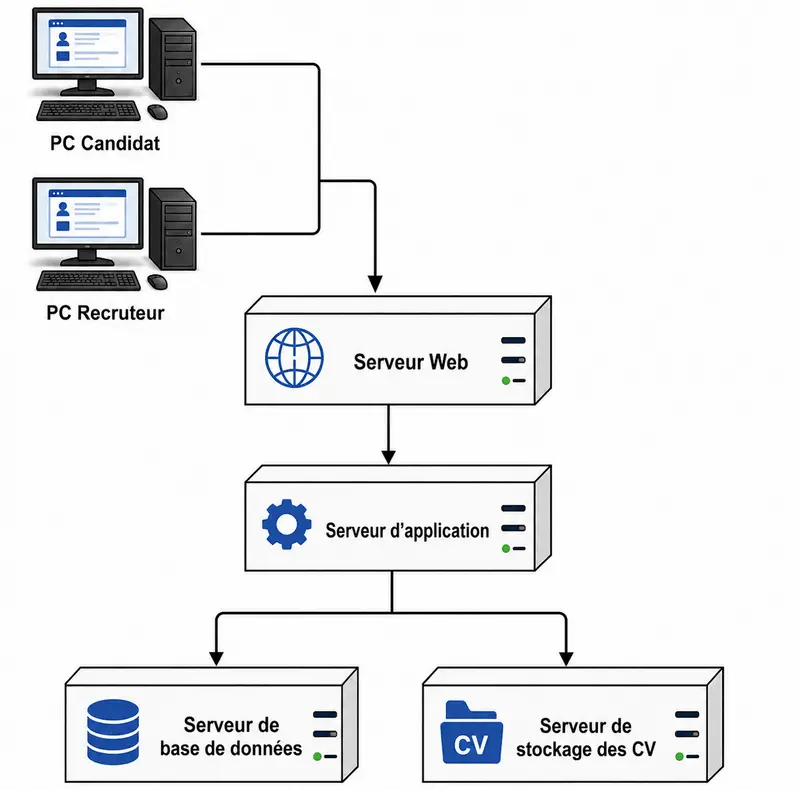

Exercice 18: Plateforme de recrutement

Une plateforme de recrutement contient :

• Ordinateur candidat.
• Ordinateur recruteur.
• Serveur Web.
• Serveur d’application.
• Serveur de base de données.
• Serveur de stockage des CV.

Corrigé

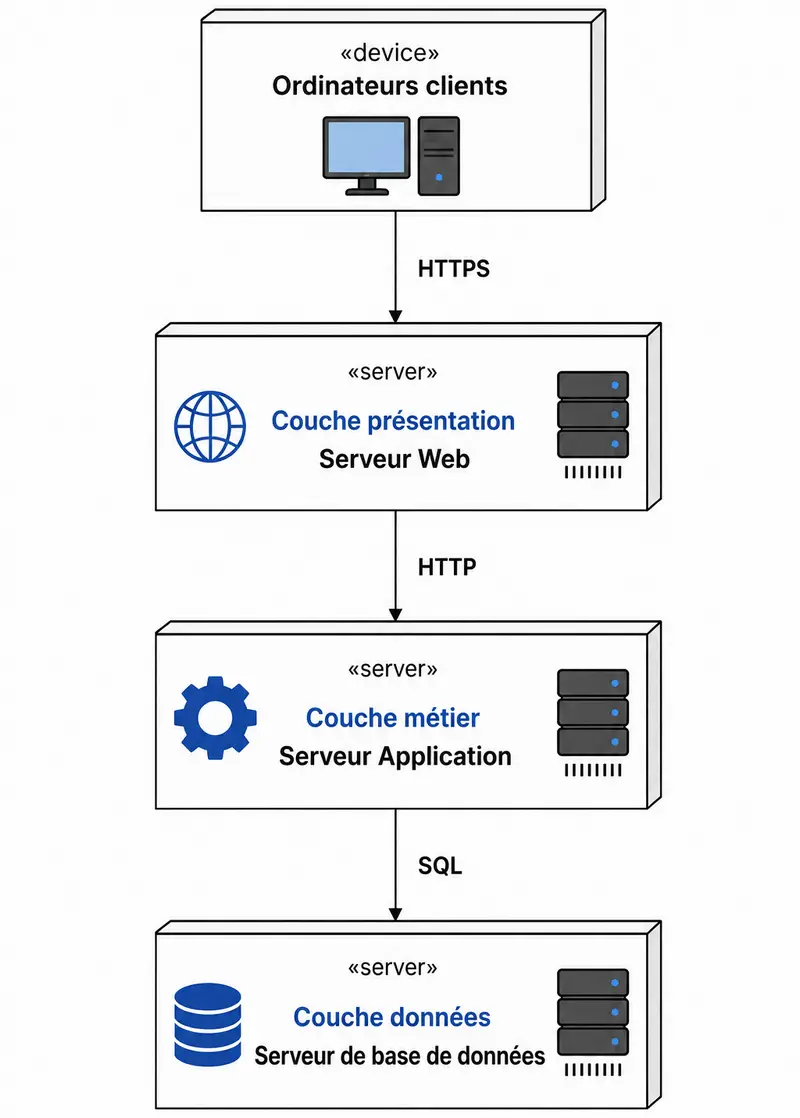

Exercice 19: Architecture trois niveaux

Une entreprise souhaite déployer une application selon une architecture 3-tiers :

• Couche présentation : serveur Web.
• Couche métier : serveur d’application.
• Couche données : serveur de base de données.

Les utilisateurs accèdent au système depuis leurs ordinateurs.

Corrigé

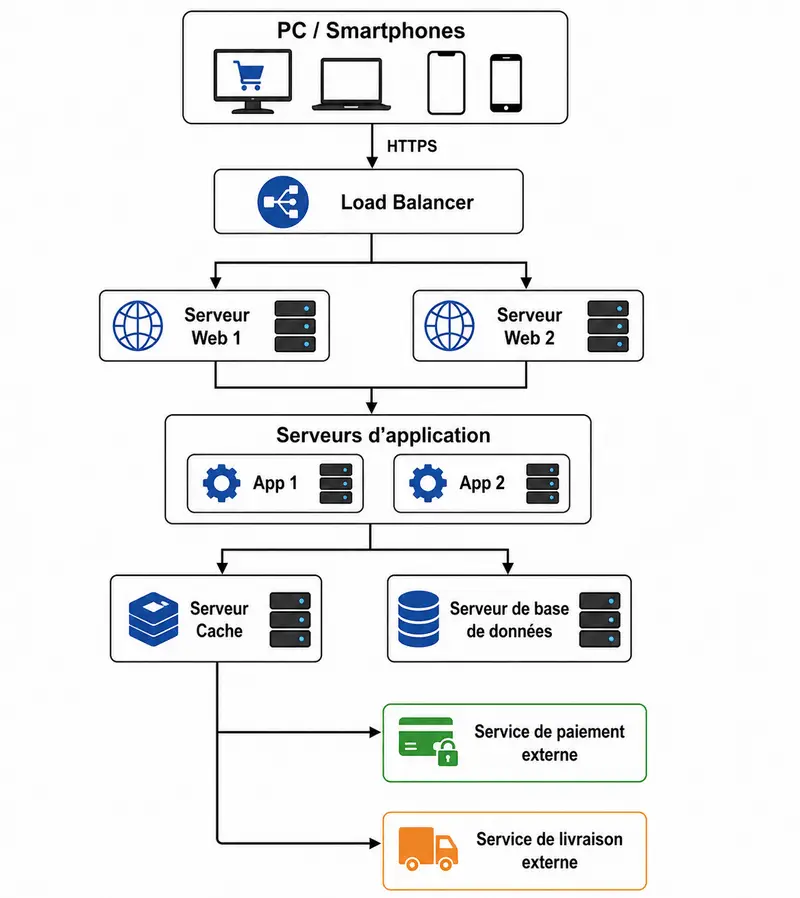

Exercice 20: Architecture e-commerce complète

Une grande plateforme e-commerce utilise :

• Ordinateurs et smartphones des clients.
• Load Balancer.
• Plusieurs serveurs Web.
• Plusieurs serveurs d’application.
• Serveur de base de données.
• Serveur de cache.
• Service de paiement externe.
• Service de livraison externe.

Corrigé

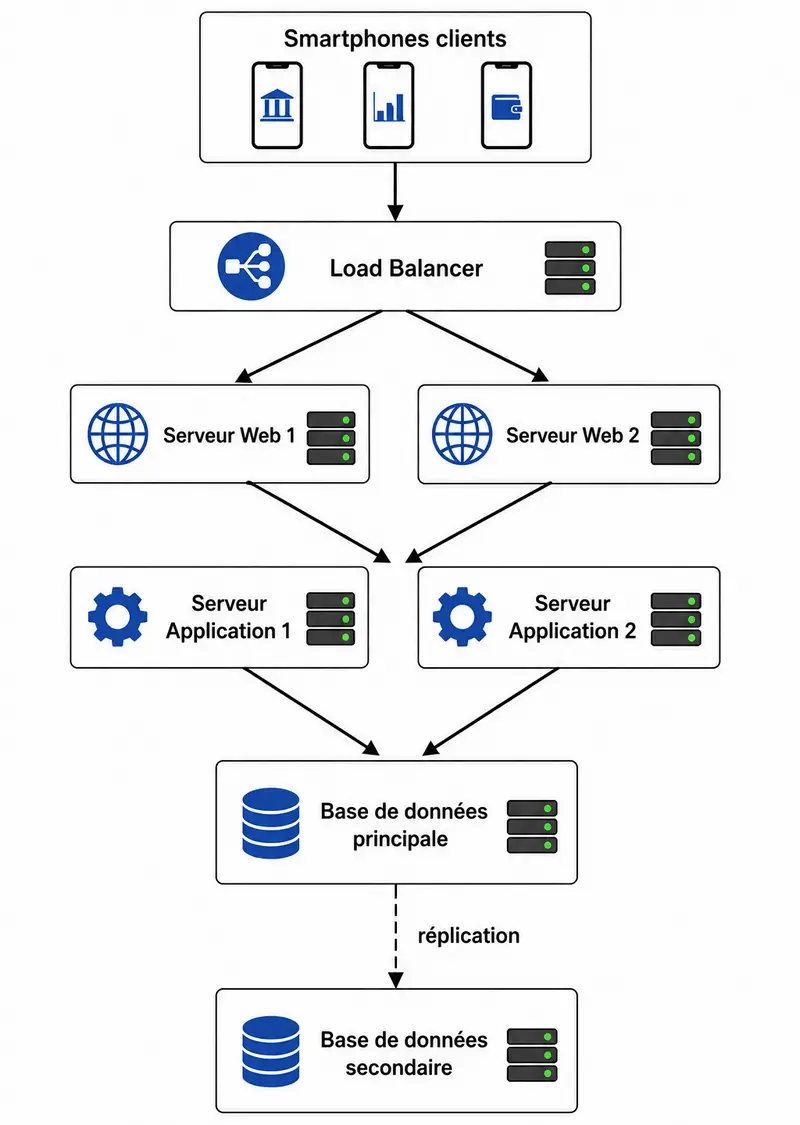

Exercice 21: Application bancaire hautement disponible

Une banque possède :

• Smartphones clients.
• Load Balancer.
• Deux serveurs Web.
• Deux serveurs d’application.
• Serveur de base de données principal.
• Serveur de base de données secondaire.

Corrigé

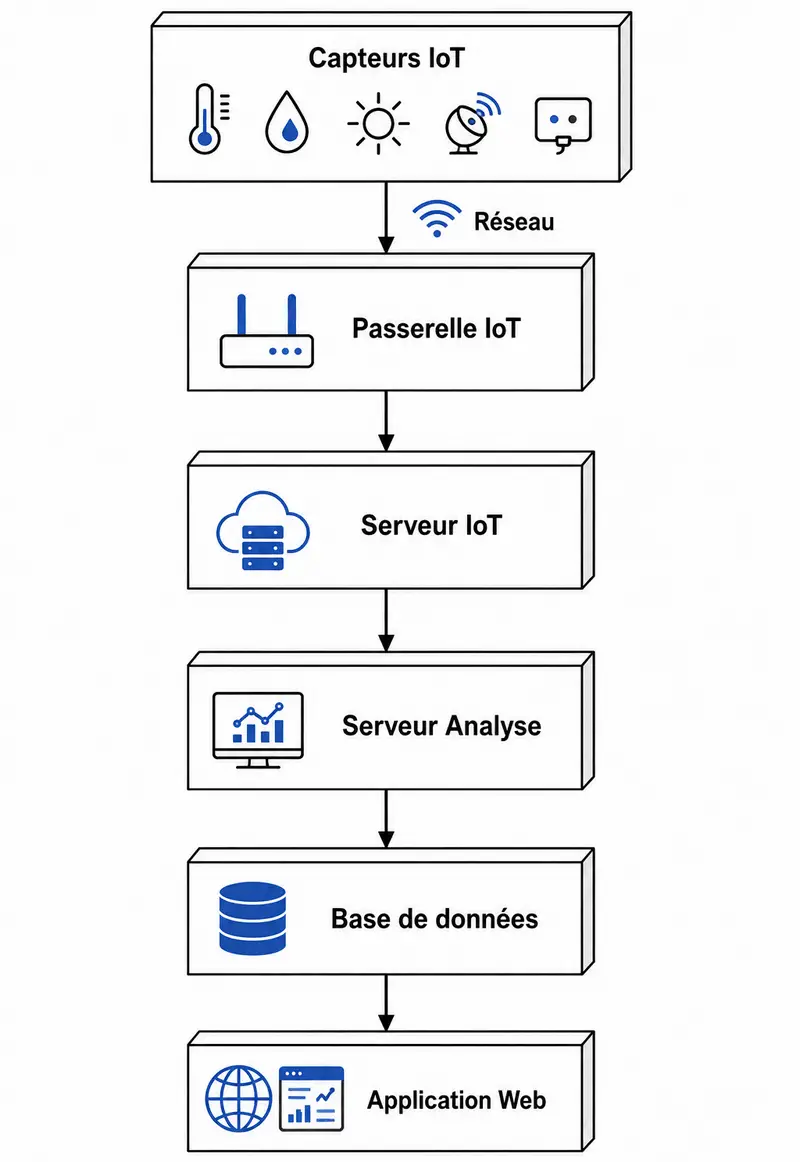

Exercice 22: Système IoT

Une entreprise possède des capteurs IoT qui transmettent leurs données vers une plateforme. Les composants physiques sont :

• Capteurs.
• Passerelle IoT.
• Serveur IoT.
• Serveur d’analyse.
• Base de données.
• Application Web.

Corrigé

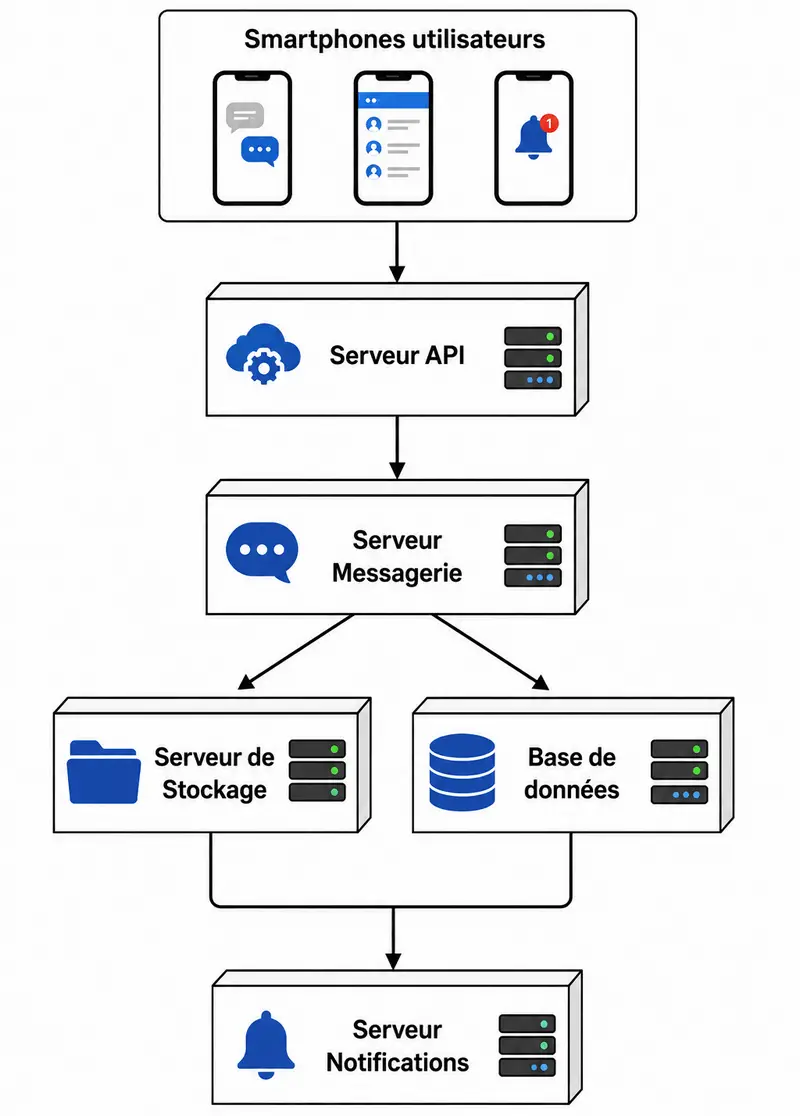

Exercice 23: Application de messagerie

Une application de messagerie contient :

• Smartphones utilisateurs.
• Serveur API.
• Serveur de messagerie.
• Serveur de notifications.
• Serveur de stockage.
• Base de données.

Corrigé

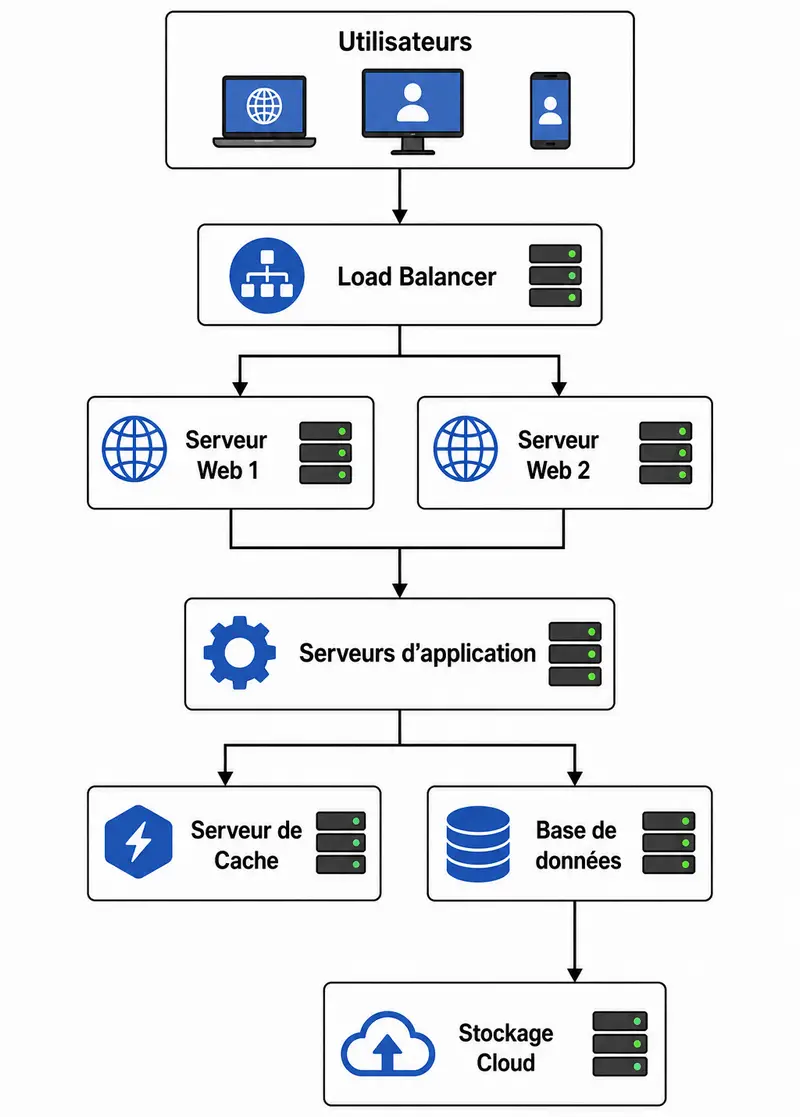

Exercice 24: Plateforme cloud

Une entreprise déploie une application dans le cloud. L’architecture comprend :

• Utilisateurs.
• Load Balancer.
• Serveurs Web.
• Serveurs d’application.
• Serveur de cache.
• Base de données.
• Stockage cloud.

Corrigé

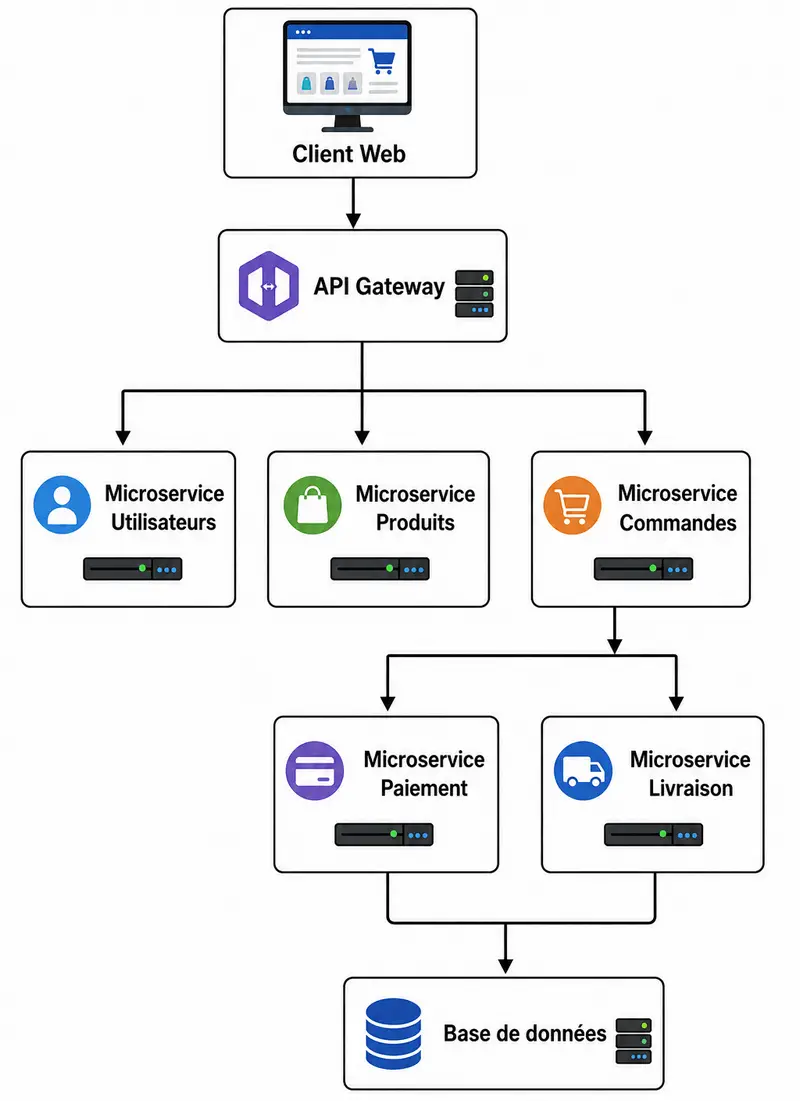

Exercice 25: Architecture microservices

Une plateforme e-commerce moderne utilise une architecture microservices. Les composants sont :

• Client Web.
• API Gateway.
• Microservice utilisateurs.
• Microservice produits.
• Microservice commandes.
• Microservice paiement.
• Microservice livraison.
• Base de données.

Chaque microservice peut être déployé sur un serveur différent.

Corrigé
