Exercices Corrigés UML: Diagramme d’Objets

Avec des exercices corrigés en UML sur les diagrammes d’objets, vous pratiquerez divers concepts sur les diagrammes d’objets. Vous commencerez par des exercices de base à des exercices plus avancés. La solution est fournie pour chaque exercice. Vous devez essayer de résoudre chaque problème par vous-même avant de vérifier la solution. Si vous avez des questions concernant chaque exercice, nous vous encourageons à les poster sur notre forum.

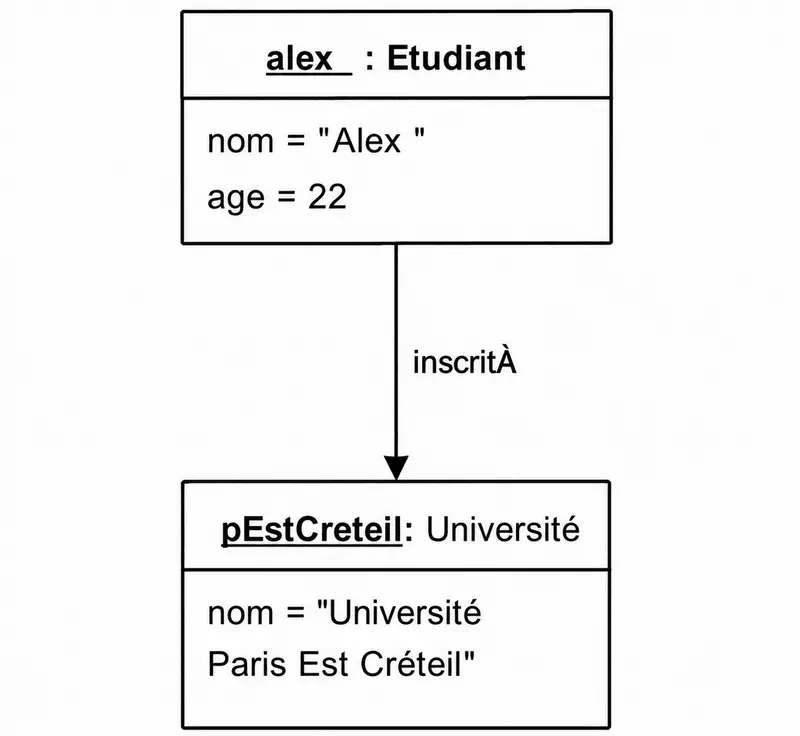

Exercice 1: Étudiant et université

Une université possède plusieurs étudiants. À un instant donné :

• Alex est étudiant.
• Il a 22 ans.
• Il est inscrit à l’université « Paris Est Créteil ».

Corrigé

Exercice 2: Client et commande

Une cliente nommée Marie possède une commande CMD001 d’un montant de 250 €.

Corrigé

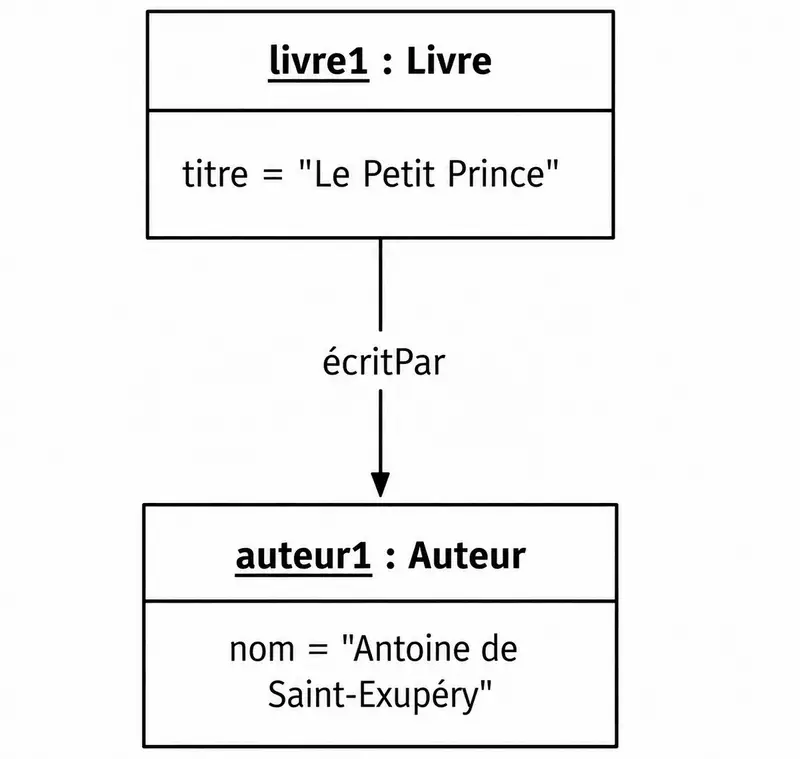

Exercice 3: Livre et auteur

Une bibliothèque possède le livre « Le Petit Prince », écrit par Antoine de Saint-Exupéry.

Corrigé

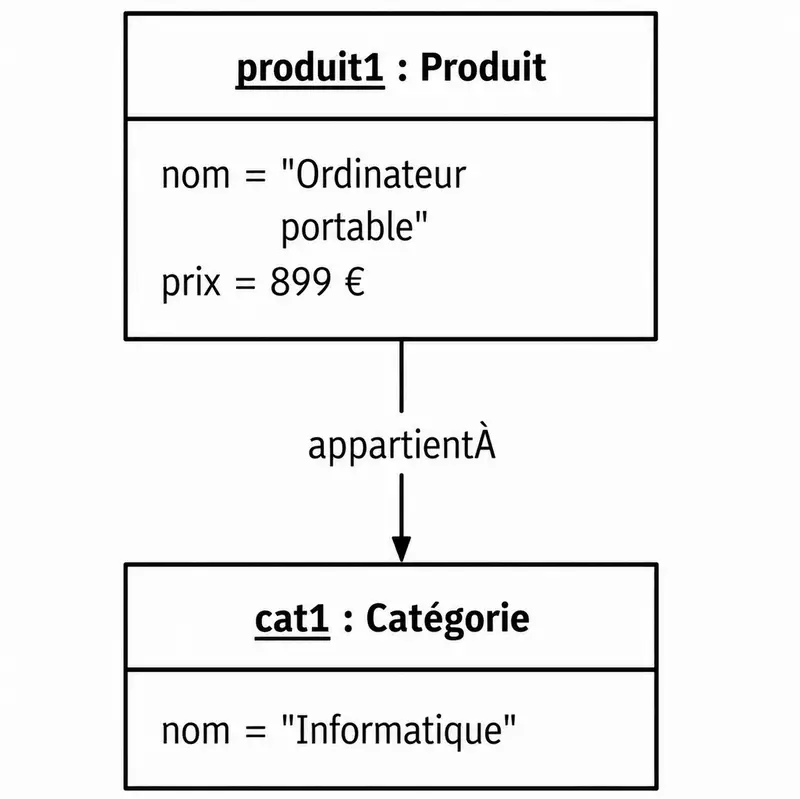

Exercice 4: Produit et catégorie

Une boutique vend un ordinateur portable au prix de 899 €.

Le produit appartient à la catégorie Informatique.

Corrigé

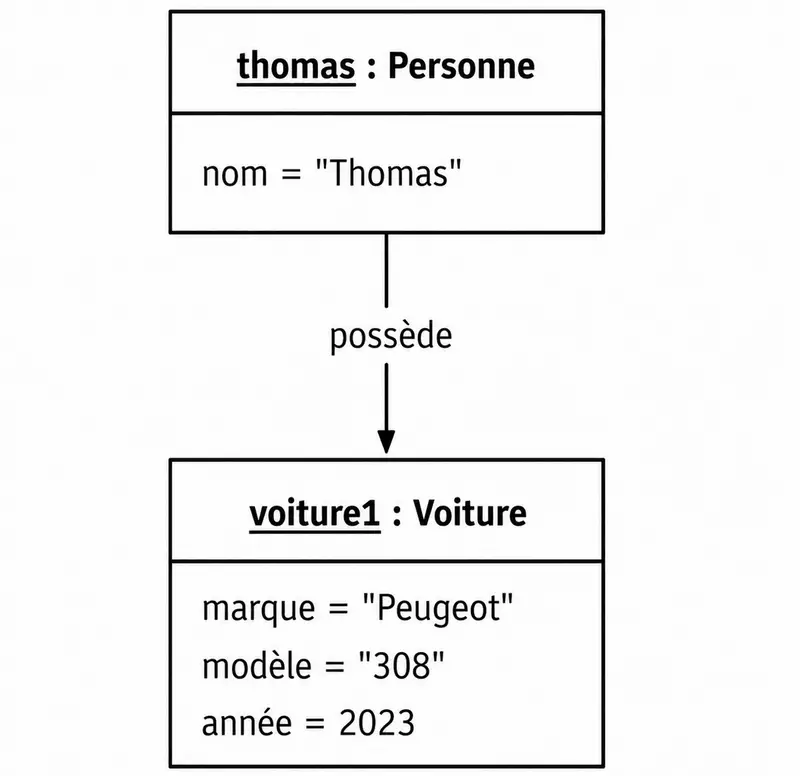

Exercice 5: Voiture et propriétaire

Thomas possède une voiture :

• Marque : Peugeot
• Modèle : 308
• Année : 2023

Corrigé

Exercice 6: Employé et département

Une entreprise possède un département Informatique.

Sophie, âgée de 29 ans, travaille dans ce département.

Corrigé

Exercice 7: Client, commande et produits

Lucas passe une commande contenant :

• Un ordinateur à 1 200 €.
• Une souris à 30 €.

Le montant total est de 1 230 €.

Corrigé

Exercice 8: Étudiant et cours

Emma est inscrite à deux cours :

• JavaScript
• UML

Corrigé

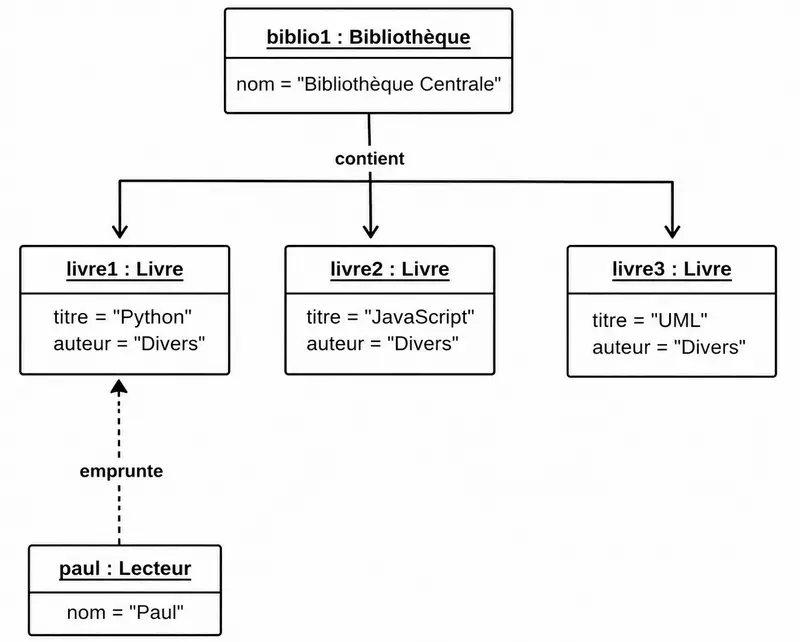

Exercice 9: Bibliothèque

Une bibliothèque contient trois livres :

• Python
• JavaScript
• UML

Le lecteur Paul a emprunté le livre Python.

Corrigé

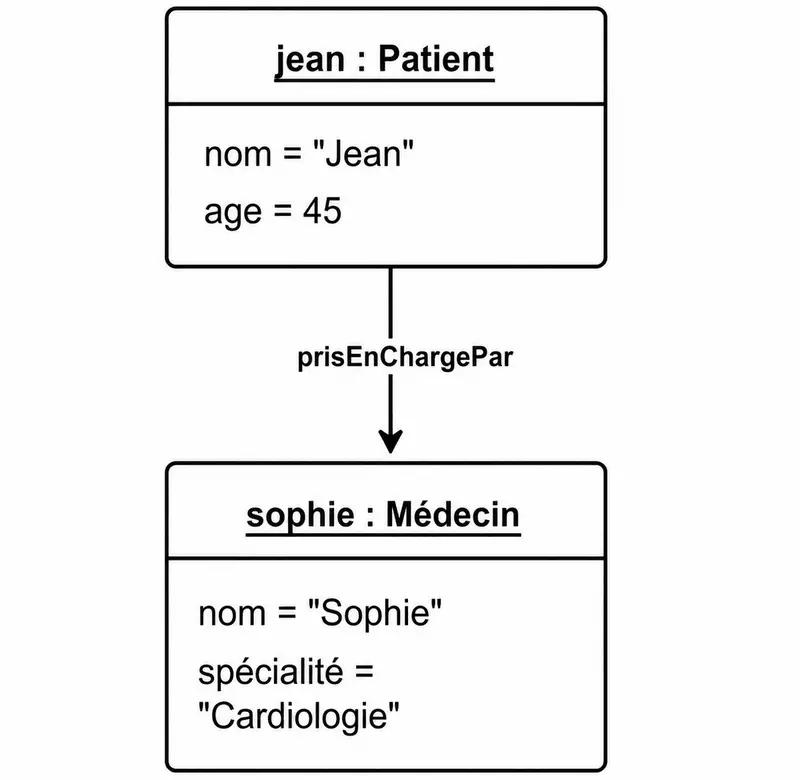

Exercice 10: Hôpital

À un instant donné :

• Le patient Jean a 45 ans.
• Le médecin Sophie est spécialisée en cardiologie.
• Sophie prend en charge Jean.

Corrigé

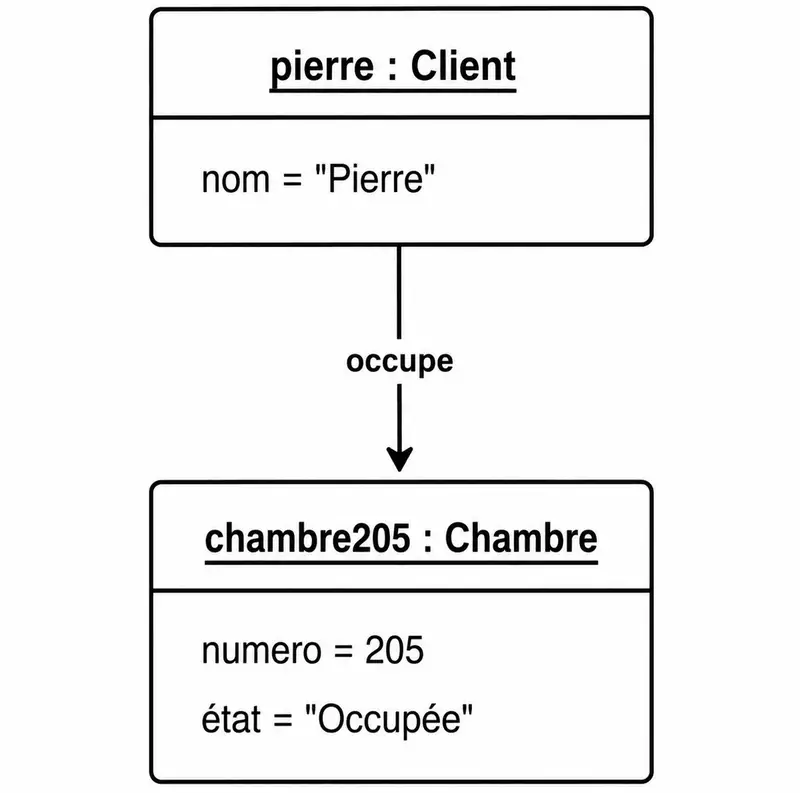

Exercice 11: Hôtel

Un hôtel possède une chambre numéro 205. À un instant donné :

• La chambre est occupée.
• Le client Pierre l’occupe.

Corrigé

Exercice 12: Banque

Alex possède un compte bancaire :

• Numéro : C001
• Solde : 8 500 €
• Type : Compte courant

Corrigé

Exercice 13: Réseau social

Lucas possède :

• un profil ;
• deux publications ;
• une amie nommée Emma.

Corrigé

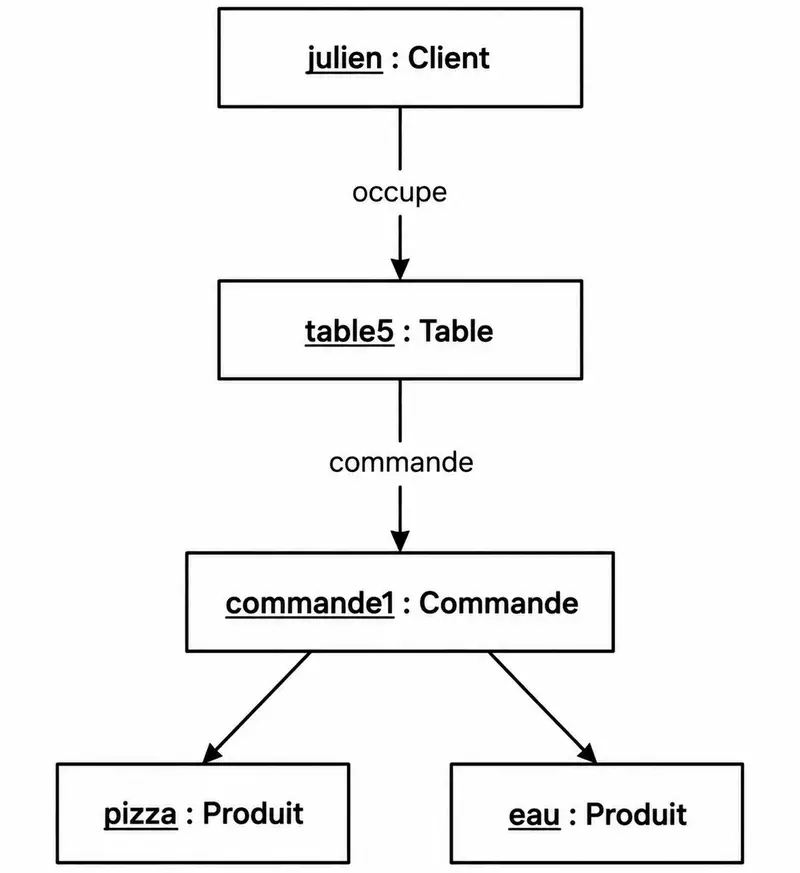

Exercice 14: Restaurant

Dans un restaurant :

• Julien occupe la table numéro 5.
• Il passe une commande.
• La commande contient une pizza et une bouteille d’eau.

Corrigé

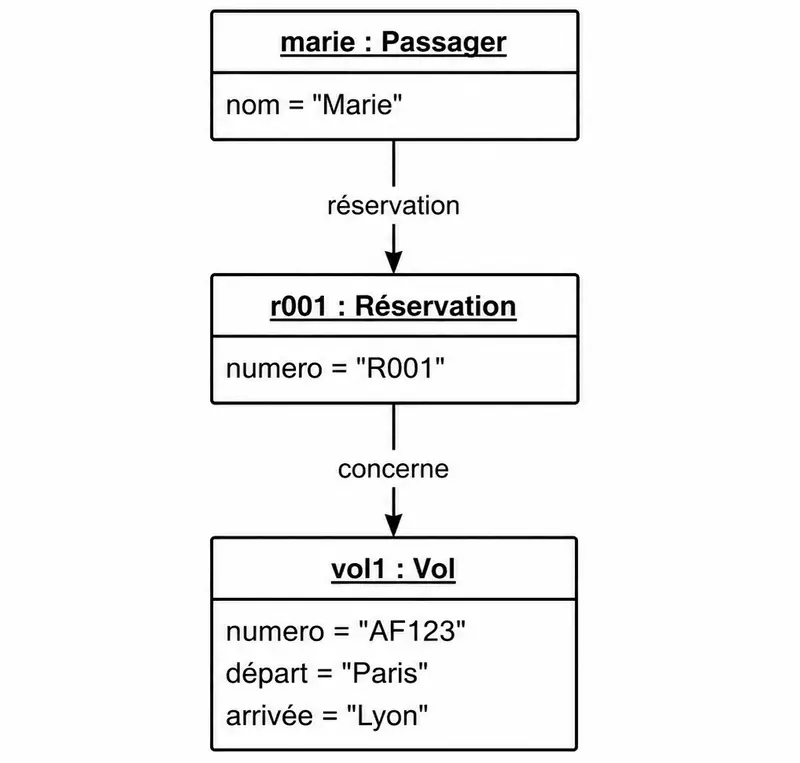

Exercice 15: Réservation de vol

Le passager Marie possède une réservation R001 pour le vol AF123.

Le vol part de Paris et arrive à Lyon.

Corrigé

Exercice 16: Entreprise

Une entreprise possède :

• Une directrice : Sophie.
• Deux employés : Paul et Thomas.
• Un département Informatique.
• Un département Marketing.

Paul travaille en Informatique et Thomas travaille en Marketing.

Corrigé

Exercice 17: Boutique en ligne

À un instant donné :

• Emma possède un panier.
• Le panier contient un ordinateur et un clavier.
• L’ordinateur coûte 900 €.
• Le clavier coûte 50 €.

Corrigé

Exercice 18: Plateforme de formation

À un instant donné :

• Lucas est inscrit à la formation JavaScript.
• Emma est également inscrite.
• La formation contient deux modules :
  • Variables
  • Fonctions

Corrigé

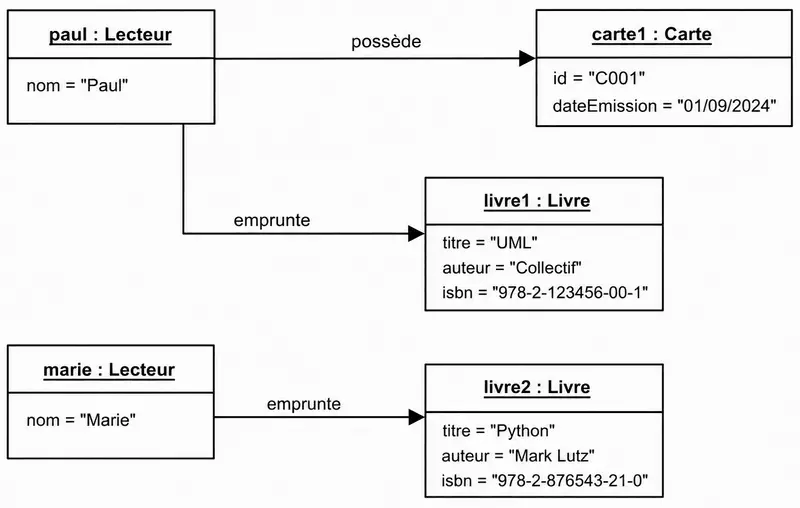

Exercice 19: Bibliothèque universitaire

À un instant donné :

• La bibliothèque possède deux livres.
• Paul possède une carte de bibliothèque.
• Paul a emprunté le livre « UML ».
• Marie a emprunté le livre « Python ».

Corrigé

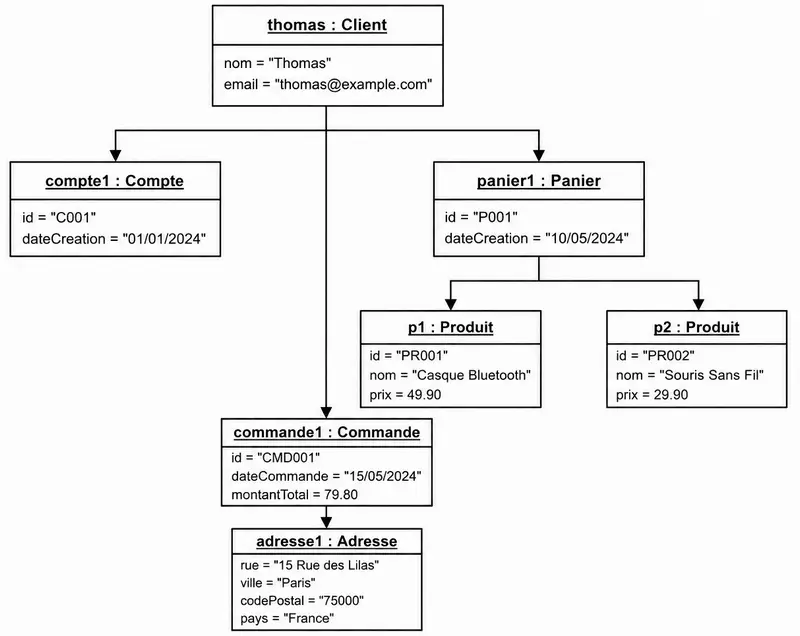

Exercice 20: Boutique en ligne complète

À un instant donné, Thomas :

• possède un compte client ;
• possède un panier ;
• son panier contient deux produits ;
• a passé une commande ;
• possède une adresse de livraison.

Corrigé

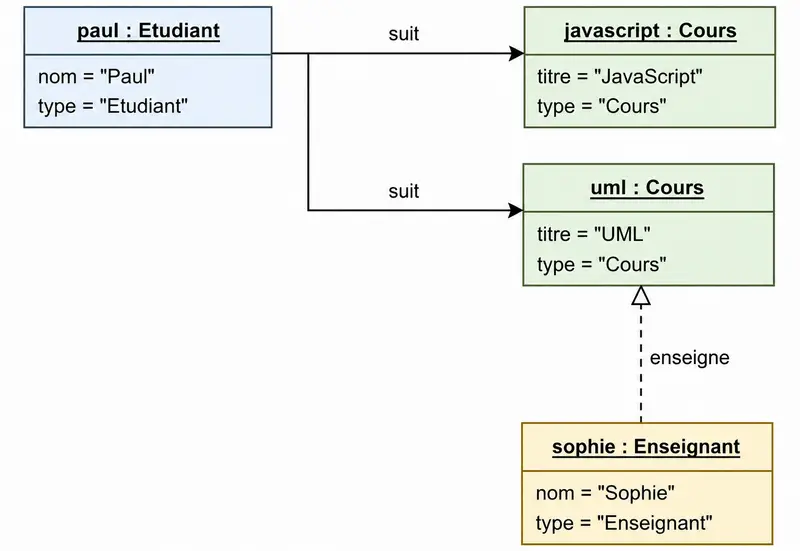

Exercice 21: Université

À un instant donné :

• Paul est étudiant.
• Sophie est enseignante.
• Paul suit les cours JavaScript et UML.
• Sophie enseigne le cours UML.

Corrigé

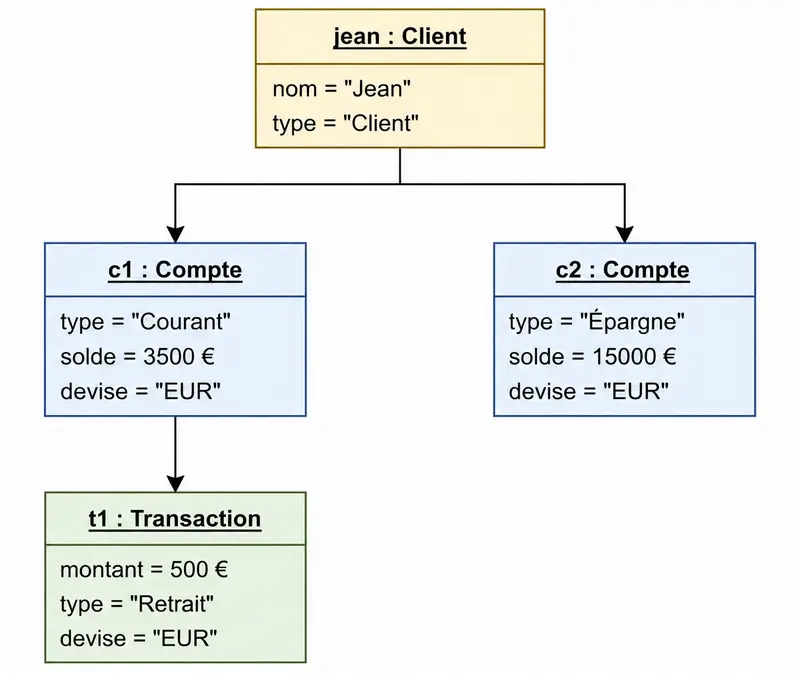

Exercice 22: Banque

Jean possède deux comptes :

• Compte courant : 3 500 €
• Compte épargne : 15 000 €

Une transaction de 500 € est effectuée depuis le compte courant.

Corrigé

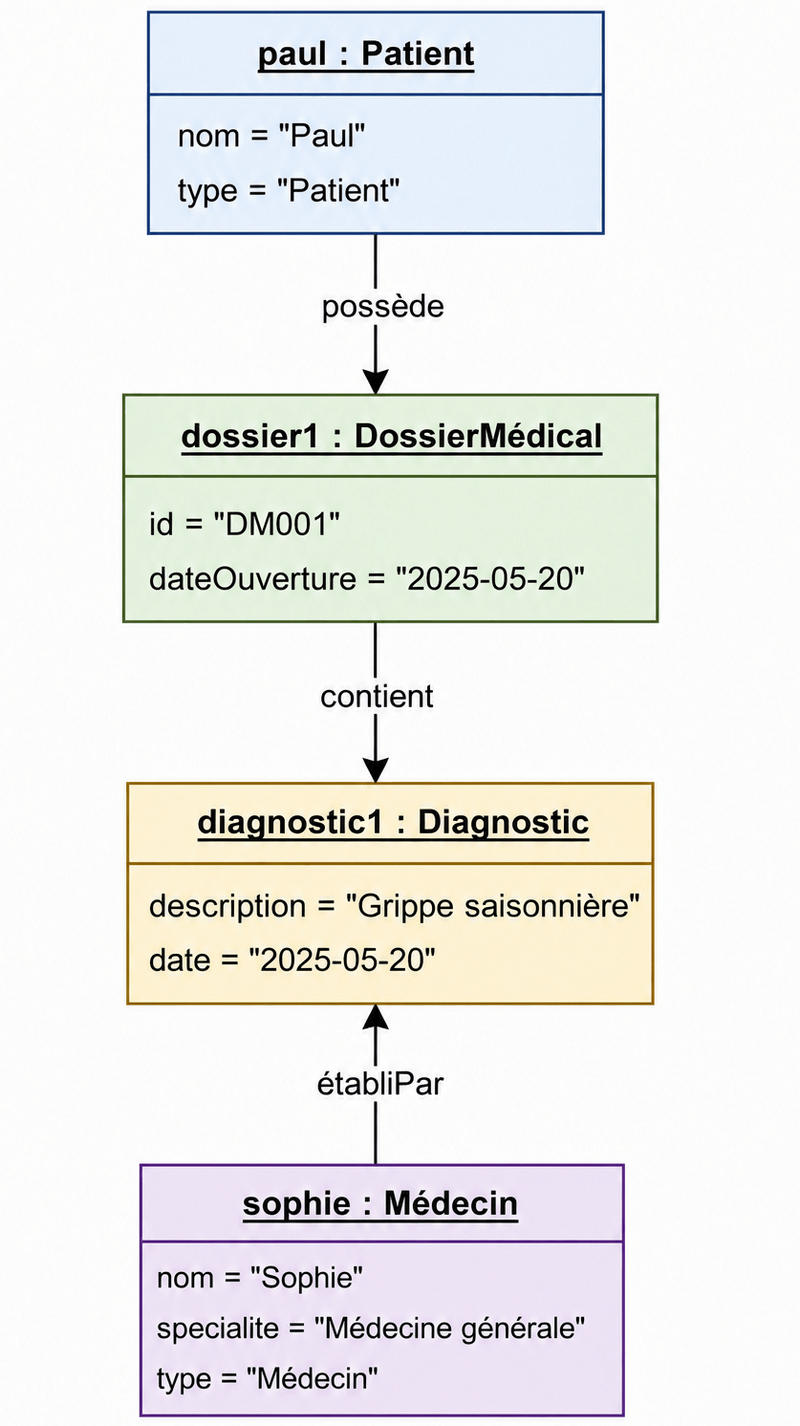

Exercice 23: Hôpital

À un instant donné :

• Paul est patient.
• Sophie est médecin.
• Paul possède un dossier médical.
• Le dossier contient un diagnostic.
• Sophie est responsable du dossier.

Corrigé

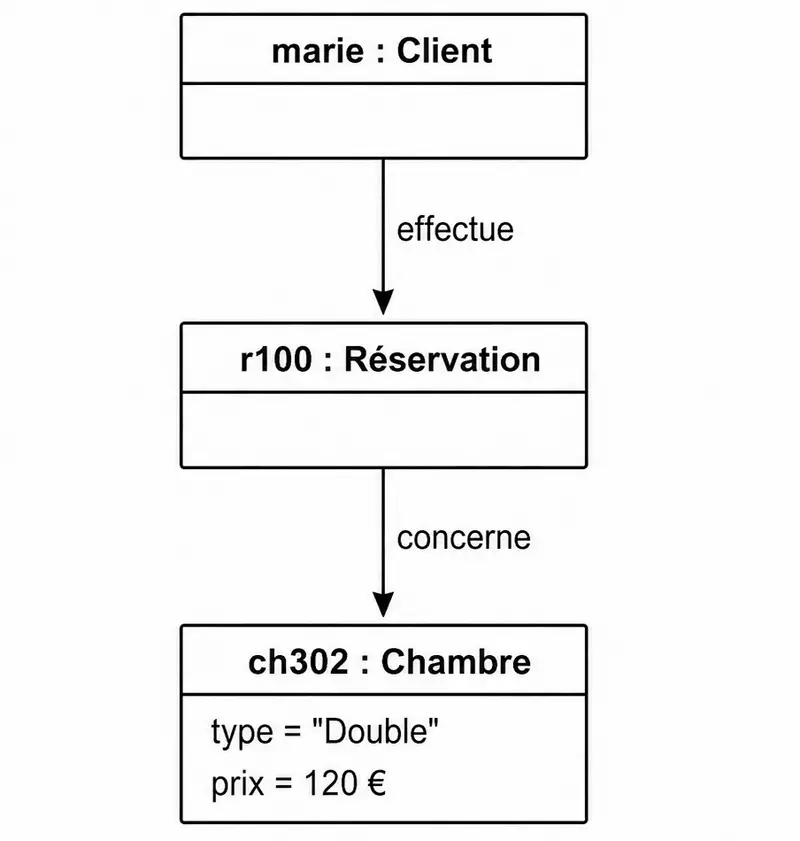

Exercice 24: Hôtel

Marie réserve la chambre 302.

La réservation porte le numéro R100.

La chambre est une chambre double dont le prix est de 120 € par nuit.

Corrigé

Exercice 25: Plateforme e-learning

À un instant donné :

• Lucas suit une formation Python.
• La formation contient trois modules.
• Lucas a terminé les deux premiers.
• Le troisième est en cours.

Corrigé
