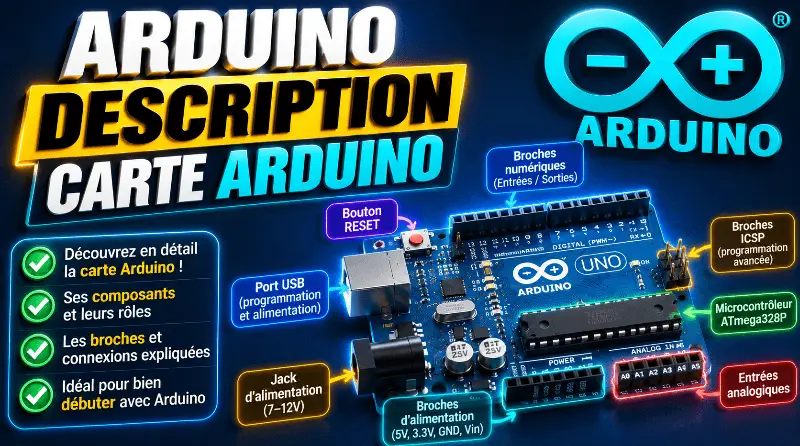

Programmer l’Arduino – Description de la carte Arduino

Dans ce chapitre, nous découvrirons les différents composants de l’Arduino. Nous étudierons la carte Arduino UNO parce que c’est la carte la plus populaire de la famille Arduino. En outre, c’est la meilleur carte pour commencer avec l’électronique et le codage. Certains cartes semblent un peu différents de ces donnés ci-dessous, mais la plupart des cartes Arduinos ont la majorité de ces composants en commun.





Power USB Power USB
(1) La carte Arduino peut être alimentée à l’aide du câble USB de votre ordinateur. Tout ce que vous devez faire est de connecter le câble USB à la connexion USB.
Barrel Jack Crystal Oscillator
(2) L’oscillateur aide Arduino à traiter les problèmes de temps. Comment Arduino calcule-t-il le temps? La réponse est, en utilisant l’oscillateur. Le nombre imprimé sur l’oscillateur Arduino est de 16.000H9H. Il nous dit que la fréquence est de 16 000 000 Hertz ou 16 MHz.
Voltage Regulator Régulateur de tension
(3) La fonction du régulateur de tension est de contrôler la tension donnée à la carte Arduino et de stabiliser les tensions continues utilisées par le processeur et d’autres éléments.
Crystal Oscillator Power (Barrel Jack)
(4) Cartes Arduino peuvent être alimentés directement à partir de l’alimentation AC en le connectant à la prise.
Arduino Reset Arduino Reset
(5) Vous pouvez réinitialiser votre carte Arduino, c’est-à-dire démarrer votre programme dès le début. Vous pouvez réinitialiser la carte UNO de deux façons. Tout d’abord, en utilisant le bouton de réinitialisation (16) sur la carte. Deuxièmement, vous pouvez connecter un bouton de réinitialisation externe à la broche Arduino identifiée RESET (5).
Pins Pin (3.3)
(6) 3.3V − Sortie alimentation 3.3 volt
Pins Pin (5)

  • (7) 5V − Sortie alimentation 5 volt
  • La plupart des composants utilisés avec la carte Arduino fonctionnent bien avec 3,3 volts et 5 volts.
Pins Pin (GND)
(8) GND (Ground) − Il existe plusieurs broches GND sur l’Arduino, dont l’une peut être utilisée pour relier votre circuit.
Pins Pin (Vin)
(9) Vin − Cette broche peut également être utilisée pour alimenter la carte Arduino à partir d’une source d’alimentation externe, comme l’alimentation secteur.
Analog pins Analog pins
(10) La carte Arduino UNO comporte cinq broches d’entrée analogiques A0 à A5. Ces broches peuvent lire le signal d’un capteur analogique comme le capteur d’humidité ou le capteur de température et le convertir en une valeur numérique pouvant être lue par le microprocesseur.
Main microcontroller Pin ICSP
(11) Principalement, ICSP (12) est un AVR, un petit en-tête de programmation pour Arduino composé de MOSI, MISO, SCK, RESET, VCC et GND. Il est souvent appelé un SPI (Serial Peripheral Interface), qui pourrait être considéré comme une « expansion » de la sortie. En fait, vous débrouillez le périphérique de sortie sur le maître du bus SPI.
ICSP pin Indicateur d’alimentation LED
(12) Cette LED s’allume lorsque vous branchez votre Arduino dans une source d’alimentation pour indiquer que votre carte est sous tension correctement. Si cette lumière ne s’allume pas, il y a quelque chose qui ne va pas avec la connexion.
Power LED indicator LEDs TX et RX
(13) Sur votre carte, vous trouverez deux étiquettes: TX (transmission) et RX (réception). Ils apparaissent en deux endroits sur la carte Arduino. Tout d’abord, au niveau des broches numériques 0 et 1, pour indiquer les broches responsables de la communication série. Deuxièmement, la led TX et RX (14). La led TX clignote avec une vitesse différente lors de l’envoi des données en série. La vitesse de clignotement dépend du débit en bauds utilisé par le tableau. RX clignote pendant la réception.
TX and RX LEDs E/S numérique
(14) La carte Arduino UNO comporte 14 broches d’E/S numériques (14) (dont 6 fournissent une sortie PWM (Modulation de largeur d’impulsion). Ces broches peuvent être configurées pour fonctionner comme broches numériques d’entrée pour lire les valeurs logiques (0 ou 1) ou comme numérique Des broches de sortie pour piloter différents modules comme les LED, les relais, etc. Les broches étiquetées «~» peuvent être utilisées pour générer PWM.
Digital I/O AREF
(15) AREF signifie Référence analogique. Il est parfois utilisé pour régler une tension de référence externe (entre 0 et 5 Volts) comme limite supérieure pour les broches d’entrée analogiques.
AREF Arduino Reset
(16) Vous pouvez réinitialiser votre carte Arduino, c’est-à-dire démarrer votre programme dès le début. Vous pouvez réinitialiser la carte UNO de deux façons. Tout d’abord, en utilisant le bouton de réinitialisation (16) sur la carte. Deuxièmement, vous pouvez connecter un bouton de réinitialisation externe à la broche Arduino identifiée RESET (5).
AREF Microcontrôleur
(17) Chaque carte Arduino possède son propre microcontrôleur (17). Vous pouvez l’assumer comme cerveau de votre carte Arduino. Le CI(circuit intégré) principal sur l’Arduino est légèrement différent de la carte. Les microcontrôleurs sont habituellement de la société ATMEL. Vous devez savoir quel type du CI sur votre carte avant de charger un nouveau programme de l’IDE Arduino. Cette information est disponible en haut du CI. Pour plus de détails sur la construction et les fonctions CI, vous pouvez consulter la fiche technique.
